Автоматический выключатель ВА47-100: характеристики, выбор и применение

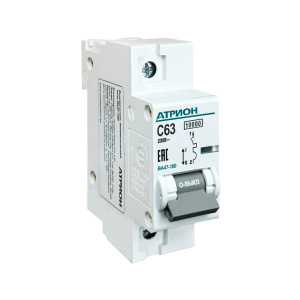

Автоматический выключатель ВА47-100 — это модульный аппарат защиты для установки на DIN-рейку, рассчитанный на номинальные токи до 100 А и предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. По конструкции и принципу работы он относится к промышленным автоматам по МЭК/IEC 60947-2, отличаясь от распространённого ВА47-29 более высокими номиналами и, как правило, увеличенной отключающей способностью. Применяется он там, где ток нагрузки превышает типовые 63 А: на вводах распределительных щитов, для защиты силовых линий, групповых сборок и крупных потребителей.

Что такое ВА47-100 и чем он отличается от ВА47-29?

ВА47-100 представляет собой серию модульных автоматических выключателей, конструктивно унифицированных с привычными выключателями шириной 18 мм.. Главное отличие от младшей серии ВА47-29 — расширенный диапазон номинальных токов, который доходит до 100 А, тогда как ВА47-29 обычно ограничен значением 63 А. Это делает ВА47-100 универсальным решением для участков схемы, где требуется и компактность модульного исполнения, и повышенная токовая несущая способность.

Вторая особенность — более высокая отключающая способность. Если у массовых модульных автоматов она составляет 4,5–6 кА, то у аппаратов класса ВА47-100 производители чаще заявляют 6 или 10 кА. Это важно при установке ближе к источнику питания, где токи короткого замыкания объективно выше: на вводе здания, после трансформаторной подстанции, на магистральных линиях. Чем ближе точка установки к питающему трансформатору, тем больший ток КЗ способна «увидеть» защита, и тем выше должна быть её коммутационная стойкость.

Третья деталь — механическая и тепловая прочность контактной группы и расцепителей, рассчитанных на длительное протекание больших рабочих токов. Автомат на 80 или 100 А выделяет заметно больше тепла, чем аппарат на 16 А, поэтому к его исполнению, клеммам и условиям монтажа предъявляются повышенные требования. Важно понимать: ВА47-100 — это обозначение типа, используемое рядом производителей, а конкретные параметры (отключающая способность, класс токоограничения, диапазон номиналов) нужно проверять по паспорту выбранной модели.

Где применяется ВА47-100 и какие задачи решает?

Основная сфера применения ВА47-100 — защита силовых и вводных цепей в распределительных щитах жилых, общественных и промышленных объектов. За счёт номиналов до 100 А он закрывает нишу между обычными групповыми автоматами и более крупными аппаратами в литом корпусе (типа ВА88 или ABB Tmax). Там, где ставить автомат в литом корпусе избыточно по цене и габаритам, а модульного на 63 А уже не хватает, ВА47-100 оказывается оптимальным компромиссом.

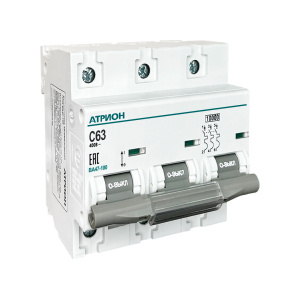

Типичная задача — вводной автомат квартиры, коттеджа или небольшого коммерческого помещения с выделенной мощностью, превышающей возможности 63-амперного аппарата. При трёхфазном вводе часто применяют четырёхполюсное исполнение, коммутирующее три фазы и нейтраль. Вторая распространённая задача — защита отходящих силовых линий: питание отдельного щита, мощной насосной группы, электроплиты большой мощности, сварочного оборудования, станка или группы розеток в мастерской.

В промышленной и щитовой сборке ВА47-100 востребован как аппарат защиты межсекционных связей и питающих фидеров внутри шкафа, когда компоновка требует именно модульного монтажа на рейку. Для сборщиков электрощитов и OEM-производителей это удобно: единый форм-фактор упрощает монтаж, маркировку и обслуживание, а разнообразие числа полюсов (1P, 2P, 3P, 4P) и характеристик срабатывания позволяет гибко проектировать схему под конкретную нагрузку.

Отдельно стоит отметить применение в системах с преобладанием двигательной (реактивной нагрузки). Насосы, вентиляторы, компрессоры, станки при пуске дают кратковременный бросок тока, и именно корректный выбор времятоковой характеристики (чаще C или D) определяет, будет ли автомат ложно срабатывать при каждом запуске или надёжно отработает только при реальной аварии.

Как устроен и по какому принципу работает ВА47-100?

Внутри корпуса ВА47-100 находятся два независимых расцепителя, обеспечивающих защиту от двух разных видов аварий. Тепловой расцепитель — это биметаллическая пластина, которая нагревается протекающим током и при длительной перегрузке изгибается, освобождая механизм расцепления. Он работает с выдержкой времени: чем больше превышение номинального тока, тем быстрее срабатывает защита. Такая характеристика защищает проводку от медленного перегрева, когда ток превышает допустимый, но ещё далёк от значений короткого замыкания.

Электромагнитный расцепитель — это катушка (соленоид) с подвижным сердечником, которая реагирует на резкое многократное превышение тока. При коротком замыкании ток мгновенно возрастает в десятки раз, сердечник втягивается и практически без выдержки времени размыкает контакты. Именно порог срабатывания электромагнитного расцепителя определяет времятоковую характеристику — B, C или D.

Важнейший узел — дугогасительная камера. При размыкании контактов под большим током возникает электрическая дуга, которую необходимо быстро погасить. Камера из стальных пластин растягивает и охлаждает дугу, деля её на короткие участки, что и обеспечивает заявленную отключающую способность. Качество дугогасительной системы прямо влияет на то, выдержит ли автомат ток короткого замыкания в 6 или 10 кА без разрушения.

Механизм свободного расцепления гарантирует, что при срабатывании защиты контакты разомкнутся независимо от того, удерживает ли оператор рукоятку во включённом положении. Это ключевой элемент безопасности: автомат нельзя «передержать» включённым во время аварии. Какие технические характеристики у ВА47-100?

Ниже приведены типовые параметры модульных автоматов класса ВА47-100, соответствующих требованиям МЭК/IEC 60947-2). Конкретные значения отключающей способности и диапазон номиналов зависят от производителя и исполнения, поэтому их всегда проверяют по паспорту изделия.

Отдельно важно понимать разницу между Icn (номинальная отключающая способность по МЭК/IEC 60898-1) и Icu (предельная отключающая способность по МЭК/IEC 60947-2, применяется к промышленным аппаратам). Для модульных промышленных автоматовнормируется именно Icu. Значение 10 кА означает, что аппарат гарантированно отключит ток короткого замыкания такой величины и останется работоспособным по циклу испытаний.

Что означают характеристики B, C и D и как выбрать нужную?

Времятоковая характеристика определяет, при какой кратности тока срабатывает электромагнитный расцепитель — то есть при какой перегрузке автомат отключится мгновенно. Это один из ключевых параметров выбора, напрямую влияющий на то, будет ли защита ложно срабатывать при пусковых токах и насколько быстро отреагирует на короткое замыкание.

Характеристика B предполагает мгновенное срабатывание при токе 3–5 номиналов. Она подходит для цепей с преимущественно активной нагрузкой и малыми пусковыми токами: освещение, нагревательные приборы, протяжённые линии с большим сопротивлением, где важна высокая чувствительность. Для крупных силовых аппаратов ВА47-100 характеристика B встречается реже.

Характеристика C — самая распространённая, срабатывание происходит при 5–10 номиналах. Это универсальный выбор для смешанной нагрузки: розеточные группы, бытовая техника, умеренные двигательные нагрузки. Большинство вводных и групповых автоматов ВА47-100 поставляются именно с кривой C, так как она даёт разумный баланс между защитой и устойчивостью к пусковым броскам.

Характеристика D рассчитана на срабатывание при 10–20 номиналах и предназначена для нагрузок с большими пусковыми токами: электродвигатели, трансформаторы, насосы, компрессоры, сварочное и подъёмное оборудование. Там, где автомат с кривой C отключался бы при каждом пуске, кривая D обеспечивает устойчивую работу. Таблица ниже обобщает выбор характеристики под тип нагрузки.

Как подобрать номинал ВА47-100 под нагрузку и провод?

Выбор номинального тока автомата строится не от мощности нагрузки «с запасом», а от допустимой токовой нагрузки защищаемого кабеля. Главный принцип: автомат должен отключиться раньше, чем проводник перегреется. Поэтому номинал автомата выбирают так, чтобы он был не больше длительно допустимого тока кабеля с учётом условий прокладки. Завышение номинала — частая и опасная ошибка: автомат на 63 А на линии с проводом 6 мм² не защитит проводку от перегрузки.

Для ориентира: медный кабель сечением 10 мм² при открытой прокладке допускает длительный ток порядка 50–60 А, 16 мм² — около 75–80 А, 25 мм² — до 100 А и выше. Условия прокладки (в трубе, в стене, в пучке, при высокой температуре) снижают эти значения, поэтому проектный расчёт ведут по ПУЭ и реальным коэффициентам. Отсюда вытекает логика: автомат на 100 А имеет смысл только при соответствующем сечении кабеля, иначе защита бессмысленна.

Рассмотрим примеры на номиналах. Автомат C16 обычно защищает розеточные линии с проводом 2,5 мм² или мощные одиночные потребители на отдельной линии 1,5–2,5 мм² в зависимости от расчёта. C25 — типовой номинал для электроплиты или группы розеток на проводе 4 мм². C32 часто используют для варочной панели, проточного водонагревателя или подвода к субпанели на проводе 6 мм². Для ВА47-100 характерны старшие номиналы — 50, 63, 80, 100 А — которые ставят на вводе или на магистральных линиях с проводом 16–35 мм².

При подборе также учитывают селективность — согласование защит так, чтобы при аварии на отходящей линии отключался только её автомат, а вышестоящий вводной оставался включённым. Для этого вводной аппарат должен иметь больший номинал и, по возможности, характеристику, обеспечивающую временную или токовую ступень. Полную селективность в модульных автоматах достичь сложно, но правильный подбор номиналов и кривых значительно снижает риск «срыва» всего щита при локальной аварии.

Какие типовые ошибки допускают при выборе ВА47-100?

Самая частая ошибка — подбор автомата по мощности нагрузки без привязки к сечению кабеля. Логика «поставлю побольше, чтобы не выбивало» приводит к тому, что проводка остаётся без защиты от перегрузки: автомат «не замечает» ток, при котором кабель уже греется. Правильная последовательность обратная — сначала рассчитывается сечение под нагрузку, затем номинал автомата под это сечение.

Вторая ошибка — игнорирование отключающей способности. На вводе здания, особенно вблизи мощной трансформаторной подстанции, ток короткого замыкания может превышать 6 кА. Установка аппарата с Icn 4,5 кА в такой точке недопустима: при КЗ автомат может не справиться с дугой и выйти из строя, не отключив цепь. Для вводных и магистральных позиций рекомендуется выбирать исполнение на 10 кА.

Третья ошибка — неверная времятоковая характеристика. Автомат с кривой B или C на двигательной нагрузке будет срабатывать при каждом пуске из-за пускового броска тока. И наоборот, кривая D на чисто осветительной линии снижает чувствительность защиты к токам КЗ в конце протяжённой линии, где ток замыкания невелик. Характеристику подбирают под реальный характер нагрузки.

Четвёртая распространённая проблема — слабая затяжка клемм и подключение провода неподходящего сечения. На токах 80–100 А даже небольшое переходное сопротивление в контакте вызывает значительный локальный нагрев, обугливание изоляции и в итоге отказ. Клеммы необходимо затягивать рекомендованным моментом и периодически проверять, особенно после первых недель эксплуатации, когда происходит усадка соединений.

Как правильно монтировать и эксплуатировать ВА47-100?

Монтаж выполняется на стандартную DIN-рейку 35 мм в щите со степенью защиты, соответствующей условиям помещения. Подключение силовых проводов должно вестись проводником расчётного сечения с аккуратно снятой изоляцией — жила вставляется в клемму на всю её глубину, без «залезания» изоляции под зажим и без оголённого участка снаружи. Для многопроволочных гибких проводников рекомендуется применять наконечники (гильзы), обеспечивающие надёжный контакт по всей площади.

При группировке автоматов удобно использовать распределительные гребёнки (шины), однако для старших номиналов 80–100 А нужно убедиться, что гребёнка рассчитана на соответствующий ток. Перегруженная по току шина — ещё один источник нагрева. Правило подключения (сверху питание, снизу нагрузка) для большинства современных аппаратов не является критичным, но рекомендуется соблюдать единообразие по всему щиту для удобства обслуживания.

Важен тепловой режим внутри шкафа. Несколько аппаратов на большие токи, установленных вплотную, нагревают друг друга, и фактическая токовая способность каждого снижается — это называется групповым коэффициентом. В плотно скомпонованных щитах предусматривают вентиляцию, оставляют тепловые зазоры или применяют принудительное охлаждение. Автоматы калибруются при температуре около +30 °C, и в жарком щите реальный порог срабатывания теплового расцепителя смещается.

В эксплуатации полезно периодически проводить ручное включение-отключение рукояткой: это очищает контакты и проверяет исправность механизма. Если автомат ощутимо нагревается в рабочем режиме, издаёт запах нагретого пластика или самопроизвольно отключается без видимой перегрузки, это повод для диагностики соединений и, при необходимости, замены аппарата. Автоматический выключатель — изделие с ограниченным числом коммутационных циклов, и после многократных отключений токов КЗ его ресурс вырабатывается.

Можно ли подобрать аналог ВА47-100 среди других брендов?

Обозначение ВА47-100 используют несколько производителей, и между ними возможна функциональная замена при совпадении ключевых параметров: номинального тока, числа полюсов, времятоковой характеристики и отключающей способности. При подборе аналога в первую очередь сверяют именно эти четыре параметра, а затем — габариты и тип клемм, чтобы аппарат корректно встал в существующую компоновку щита.

В модульном сегменте схожие задачи решают автоматы разных серий различных брендов — от бюджетных до премиальных. При замене важно не только совпадение номинала, но и соответствие класса отключающей способности месту установки: нельзя заменить аппарат на 10 кА изделием на 4,5 кА на вводной позиции. Для силовых линий выше 100 А рассматривают переход на автоматы в литом корпусе, которые дают больший диапазон токов и регулируемые расцепители.

При подборе замены также обращают внимание на бренд и его подтверждённое качество дугогасительной системы, поскольку именно от неё зависит реальное поведение при коротком замыкании. Декларируемые 10 кА должны подтверждаться сертификатом соответствия МЭК/IEC 60947-2. Это особенно важно для профессиональной сборки щитов, где цена отказа защиты несопоставима с экономией на аппарате.

Частые вопросы

На какой максимальный ток рассчитан ВА47-100?

Старший номинал серии ВА47-100 составляет 100 А, при этом в линейке доступны аппараты на 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 А. Для токов выше 100 А применяют автоматические выключатели в литом корпусе.

Чем ВА47-100 отличается от ВА47-29?

Главные отличия — более высокий диапазон номинальных токов (до 100 А против 63 А у ВА47-29) и, как правило, увеличенная отключающая способность до 10 кА; при этом ширина полюса составляет 1,5 модуля.Какую отключающую способность выбрать для ввода?

Для вводных и магистральных позиций, особенно вблизи трансформаторной подстанции, рекомендуется исполнение на 10 кА. Аппараты на 4,5–6 кА уместны для групповых линий в глубине схемы, где ток короткого замыкания объективно ниже.

Какую характеристику брать — C или D?

Для смешанной бытовой и розеточной нагрузки подходит характеристика C (срабатывание при 5–10 номиналах). Для двигателей, насосов, компрессоров и трансформаторов с большими пусковыми токами выбирают D (10–20 номиналов), чтобы исключить ложные отключения при пуске.

Какое сечение кабеля нужно для автомата на 100 А?

Ориентировочно для тока 100 А применяют медный кабель сечением 25–35 мм² в зависимости от условий прокладки и температуры. Точное сечение рассчитывают по ПУЭ с учётом способа прокладки и поправочных коэффициентов, так как в трубе или пучке допустимый ток снижается.

Можно ли ставить ВА47-100 для защиты электродвигателя?

Для защиты двигателя от короткого замыкания ВА47-100 с характеристикой D применим, но он не заменяет защиту от перегрузки двигателя. Для полноценной защиты электродвигателя используют связку автомата с тепловым реле или специализированный автомат защиты двигателя.

Нужно ли соблюдать подключение питания сверху и нагрузки снизу?

Для большинства современных модульных автоматов направление подключения не критично, они работают при подаче питания как сверху, так и снизу. Тем не менее рекомендуется единообразная схема по всему щиту (питание сверху, нагрузка снизу) для удобства обслуживания и безопасности.

Почему автомат на 80–100 А нагревается?

Умеренный нагрев при больших рабочих токах нормален. Чрезмерный нагрев чаще всего связан со слабой затяжкой клемм, недостаточным сечением провода, плотной компоновкой без вентиляции или перегрузкой линии. Следует проверить момент затяжки контактов и тепловой режим щита.
