Щиты и шкафы из нержавеющей стали: как выбрать, марки стали, IP и применение

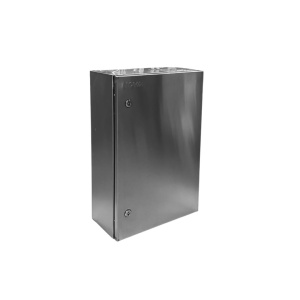

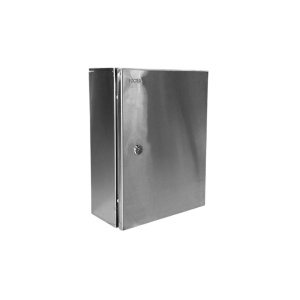

Щит (шкаф) из нержавеющей стали — это металлический корпус для размещения и защиты электрооборудования, изготовленный из коррозионностойких хромоникелевых сплавов (чаще всего AISI 304 или AISI 316). Такие корпуса применяют там, где обычная окрашенная или оцинкованная сталь не выдерживает — во влажной, химически агрессивной, солевой или гигиенически строгой среде. Для большинства наружных и промышленных задач выбирают марку AISI 304 со степенью защиты IP54–IP66, а для контакта с кислотами, хлоридами и морским воздухом — AISI 316. Ключевое правило подбора: марка стали подбирается под агрессивность среды, а степень защиты IP — под место установки и наличие пыли и струй воды.

Что такое нержавеющий щит и чем он отличается от обычного?

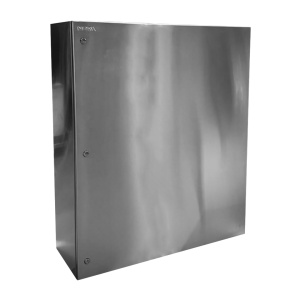

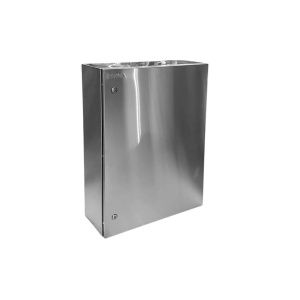

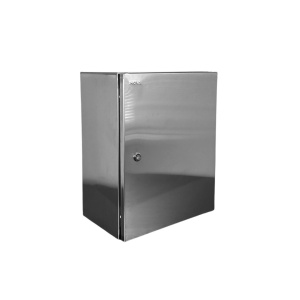

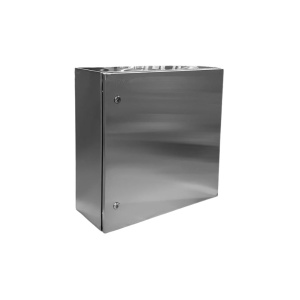

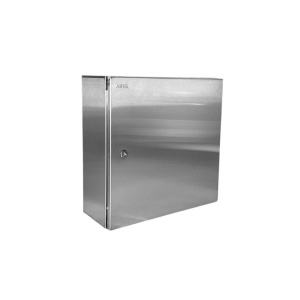

Нержавеющий щит конструктивно повторяет классический металлический корпус: это несущий короб, дверь на петлях или крышка, монтажная панель (плата) для установки аппаратуры, уплотнитель по периметру и замковая система. Принципиальное отличие — материал. Вместо углеродистой стали с лакокрасочным или цинковым покрытием здесь используется легированная сталь, в которой коррозионная стойкость обеспечивается самой структурой металла, а не внешним слоем. Это значит, что защитные свойства не исчезают при царапине, сколе краски или истирании кромки.

Нержавеющая сталь содержит не менее 10,5% хрома, который образует на поверхности тончайшую пассивную оксидную плёнку. Эта плёнка самовосстанавливается при повреждении в присутствии кислорода, поэтому корпус сохраняет стойкость весь срок службы. В окрашенном стальном шкафу повреждённое покрытие становится очагом ржавчины, тогда как нержавеющая поверхность продолжает защищать металл по всей площади, включая отверстия, кромки и места сверловки под вводы.

Второе отличие — внешний вид и гигиеничность. Матовая шлифованная поверхность нержавейки не пылит, легко моется, не выделяет частиц покрытия и не требует периодической подкраски. Именно поэтому такие корпуса стали стандартом в пищевой, фармацевтической и медицинской отраслях, где поверхности регулярно подвергают мойке, дезинфекции и обработке паром.

Третье — механическая прочность и температурная устойчивость. Нержавеющая сталь сохраняет свойства в широком диапазоне температур, не охрупчивается на морозе и не деформируется при умеренном нагреве, что важно для наружной установки и производств с перепадами температур.

Где применяются и какие задачи решают нержавеющие шкафы?

Нержавеющие корпуса выбирают там, где цена ошибки с коррозией высока, а доступ к оборудованию для обслуживания ограничен. Пищевая промышленность — одна из самых массовых сфер: молочные, мясоперерабатывающие, пивоваренные и кондитерские производства ежедневно проводят санитарную мойку оборудования растворами кислот и щелочей под давлением. Обычный шкаф в таких условиях ржавеет за один–два сезона, а нержавеющий служит десятилетиями, оставаясь пригодным к сертифицированной эксплуатации на пищевом контуре.

Химические и фармацевтические производства используют нержавеющие корпуса для защиты электрощитов и приборов автоматики от паров кислот, растворителей и дезинфектантов. В водоподготовке, канализационных насосных станциях и очистных сооружениях шкафы постоянно контактируют с хлором, влагой и агрессивными испарениями, поэтому здесь особенно оправдана марка AISI 316.

Отдельная большая ниша — наружная установка в приморских и промышленных зонах. Солёный морской воздух, выбросы предприятий и дорожные реагенты создают хлоридную нагрузку, которая разъедает оцинковку и окраску. Нержавеющие уличные шкафы для связи, уличного освещения, светофорных объектов, АЗС и причальных сооружений решают эту задачу без частого обслуживания.

Нержавеющие щиты востребованы и в судостроении, нефтегазовой отрасли, на открытых промплощадках, в тоннелях, бассейнах и аквапарках, где сочетаются влага, хлор и требования к гигиене. Общая задача во всех случаях одна — обеспечить долговечную, ремонтопригодную и легко очищаемую оболочку для электрооборудования в среде, губительной для обычной стали.

Какие марки нержавеющей стали применяют и чем они различаются?

В производстве корпусов используют преимущественно аустенитные хромоникелевые стали. Наиболее распространена марка AISI 304 (российский аналог — 08Х18Н10), сочетающая хорошую коррозионную стойкость, пластичность, свариваемость и умеренную цену. Она покрывает большинство задач: пищевое производство без хлоридной нагрузки, наружную установку в городских условиях, влажные помещения.

Для сред с хлоридами, кислотами и морским климатом применяют AISI 316 (аналог — 03Х17Н14М2), в состав которой введён молибден (около 2–3%). Молибден резко повышает устойчивость к точечной (питтинговой) и щелевой коррозии, вызываемой хлор-ионами.

Иногда встречаются корпуса из AISI 430 (ферритная сталь без никеля) — они дешевле, но заметно уступают по коррозионной стойкости и применяются в сухих или слабоагрессивных помещениях. Для ответственного электротехнического оборудования такая сталь используется редко. Сравнение основных марок приведено в таблице ниже.

Как расшифровать степень защиты IP и какую выбрать?

Степень защиты оболочки по ГОСТ 14254 (аналог МЭК/IEC 60529) обозначается двумя цифрами после букв IP. Первая цифра (0–6) — защита от проникновения твёрдых тел и пыли, вторая (0–9) — защита от воды. Для нержавеющих промышленных шкафов типичны значения IP54, IP55, IP65 и IP66. Понимание смысла этих цифр критично для правильного подбора под место установки.

IP54 означает защиту от пыли в количестве, не нарушающем работу, и от брызг воды со всех сторон — этого достаточно для многих внутренних производственных помещений. IP65 обеспечивает полную пыленепроницаемость и защиту от струй воды из сопла, что подходит для цехов с мойкой и уличной установки под навесом. IP66 добавляет стойкость к мощным струям воды и выбирается для открытых площадок и зон интенсивной санитарной обработки под давлением.

Отдельно стоит степень защиты от механических ударов — код IK по ГОСТ Р МЭК 62262. Для мест, где возможны удары (проезды, цеха, общественные зоны), выбирают корпуса с высоким классом, например IK08–IK10. Нержавеющая сталь сама по себе прочна, но итоговая ударостойкость зависит от толщины листа и конструкции двери.

Важно помнить: заявленный IP обеспечивается не только корпусом, но и правильной сборкой — качеством уплотнителя, герметичностью кабельных вводов и сальников, целостностью двери. Любое дополнительное отверстие под кнопку или ввод, выполненное без герметизации, снижает фактическую степень защиты независимо от паспортного значения оболочки.

Как устроен нержавеющий шкаф и из каких элементов состоит?

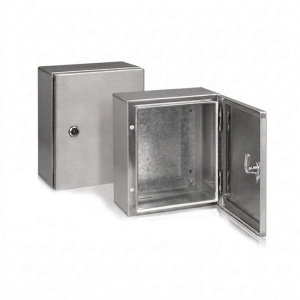

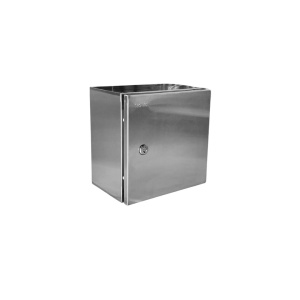

Корпус состоит из несущего короба, двери или съёмной крышки, монтажной панели и элементов герметизации. Короб обычно выполняется из листа толщиной 1,2–2,0 мм в зависимости от габаритов и назначения; для крупных напольных шкафов применяют каркасную конструкцию с усиливающими профилями. Дверь навешивается на скрытые или наружные петли из нержавеющей стали и прижимается замком, создавая равномерное обжатие уплотнителя.

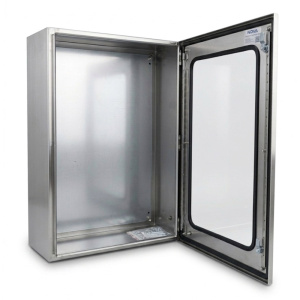

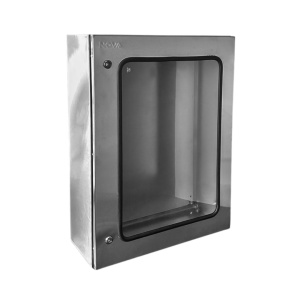

Уплотнитель — ключевой элемент герметичности. Чаще используется вспененный полиуретан, залитый по периметру двери, или профильная резина. От его качества и равномерности прижима напрямую зависит фактическая степень защиты. Монтажная панель, устанавливаемая внутри на стойки, служит основанием для DIN-реек, автоматических выключателей, клеммников, контакторов, источников питания и приборов автоматики.

Важная деталь — система заземления. Нержавеющая сталь электропроводна, и металлические части корпуса (короб, дверь, панель) должны быть объединены в единую систему уравнивания потенциалов гибкими перемычками с болтовым соединением, обеспечивая защиту персонала по ГОСТ. Кабельные вводы организуются через нижнюю или боковую стенку с помощью герметичных сальников или вводных пластин, сохраняющих заявленный IP.

Для наружного исполнения корпуса комплектуют козырьком от дождя и солнца, а при необходимости — системой терморегуляции: нагревателем с термостатом против конденсата зимой и вентиляцией или фильтрами летом. Поскольку герметичный шкаф плохо отводит тепло, тепловой расчёт внутренней начинки обязателен — об этом ниже.

Как выбрать нержавеющий щит: на что обратить внимание?

Подбор начинается с анализа среды и места установки, а затем переходит к габаритам и тепловому режиму. Неправильная последовательность — частая причина ошибок, когда корпус выбирают по цене и габаритам, а потом он корродирует или перегревается. Ниже перечислены ключевые критерии, которые стоит оценить до покупки.

• Марка стали под среду: AISI 304 для влаги и пищевки без хлоридов, AISI 316 для химии ихлора.
• Степень защиты IP и IK: под место установки, наличие пыли, струй воды и риск механических ударов.
• Габариты и компоновка: запас места по глубине и высоте для аппаратуры, монтажной панели и прокладки кабеля с учётом радиусов изгиба.
• Тепловой режим: суммарное тепловыделение аппаратов и необходимость нагрева, вентиляции или кондиционирования.

Определив среду, выбирают марку стали и толщину листа. Затем по месту установки назначают степень защиты: внутри сухого помещения достаточно IP54, в цехе с мойкой — IP65, на улице — IP66 с козырьком. Габариты подбирают с запасом 20–30% по монтажному полю — это облегчает сборку, улучшает теплоотвод и оставляет резерв под будущее расширение схемы.

Отдельно оценивают исполнение: навесной (настенный) шкаф для небольших щитов, напольный однодверный или двухдверный для крупных сборок, а также модульные системы для рядной установки. Для наружных объектов важны наличие цоколя или монтажных лап, антивандального замка и возможности пломбирования. Наконец, проверяют комплектность: монтажная панель, крепёж заземления, сальниковые вводы, система терморегуляции — всё это влияет на итоговую трудоёмкость сборки.

Как рассчитать тепловой режим и не допустить перегрева?

Герметичный нержавеющий шкаф с высокой степенью защиты практически не обменивается воздухом с окружающей средой, поэтому тепло, выделяемое аппаратурой, накапливается внутри. Перегрев сокращает срок службы электроники, источников питания и частотных преобразователей, а также может привести к ложным срабатываниям и отказам. Поэтому тепловой расчёт — обязательный этап проектирования, а не опция.

Суммарные тепловыделения складывают по всем компонентам: автоматика и клеммы дают немного, но силовые аппараты, блоки питания, контакторы под нагрузкой и особенно частотные преобразователи и приводы могут выделять десятки и сотни ватт. Полученную тепловую мощность сравнивают с площадью поверхности корпуса, способной рассеивать тепло при заданной разнице температур внутри и снаружи.

Если естественного охлаждения недостаточно, применяют активные решения. Фильтр-вентиляторы подходят, когда наружная среда чистая и допускает понижение IP в зоне установки. Для герметичных исполнений IP65–IP66 используют воздухо-воздушные или воздухо-водяные теплообменники либо шкафные кондиционеры, не нарушающие степень защиты. В холодном климате, наоборот, устанавливают нагреватель с термостатом, чтобы исключить конденсат и обледенение.

Практическая рекомендация — не размещать тепловыделяющие компоненты вплотную и у верха шкафа, где скапливается горячий воздух, а оставлять вентиляционные зазоры и располагать чувствительную электронику ниже силовых аппаратов. Для наружных шкафов учитывают солнечную нагрузку: тёмная или плохо проветриваемая установка на солнце может поднять внутреннюю температуру на 15–25 °C выше наружной.

Примеры подбора по применению и типовым номиналам

Рассмотрим подбор на практике. Для небольшого щита управления насосом в водоподготовке с вводным автоматом C16 и парой контакторов подойдёт навесной шкаф из AISI 316 со степенью защиты IP65: среда содержит хлор, нагрузка невелика, тепловыделение умеренное, достаточно естественного охлаждения. Если тот же щит стоит на улице у открытого резервуара, добавляют козырёк и нагреватель против конденсата.

Для цехового распределительного щита пищевого производства с вводом C25–C32, группой модульных автоматов и УЗО оптимален напольный или навесной корпус из AISI 304 с IP65–IP66: ежедневная мойка требует стойкости к струям воды, а хлоридной нагрузки в таком цехе обычно нет. Монтажную панель берут с запасом по высоте под будущие группы, а кабельные вводы организуют снизу через герметичные сальники.

Для шкафа с частотным преобразователем, управляющим двигателем на открытой промплощадке, выбор определяется не только средой, но и теплом: привод на номинал, сопоставимый с автоматом C32 и выше, выделяет значительную мощность, поэтому к нержавеющему корпусу IP66 добавляют теплообменник или кондиционер. Экономия на охлаждении здесь приводит к перегреву и аварийным остановам.

Общий принцип: номинал вводного аппарата (C16, C25, C32) указывает на масштаб нагрузки и косвенно — на тепловыделение и требуемый запас места, но решающими остаются марка стали под среду и корректный тепловой расчёт. Таблица ниже обобщает ориентиры подбора.

Практические рекомендации по монтажу и эксплуатации

При установке корпус крепят так, чтобы исключить скопление влаги: уличные шкафы монтируют с небольшим наклоном или на цоколе, кабельные вводы располагают снизу, чтобы вода не затекала внутрь по кабелю. Вокруг шкафа оставляют пространство для открывания двери, обслуживания и теплоотвода, а при рядной установке соблюдают зазоры, указанные производителем.

Кабельные вводы выполняют через сальники, подобранные по диаметру кабеля и классу IP. Важно не пережимать уплотнитель сальника и обеспечить разгрузку кабеля от натяжения. Внутреннюю разводку ведут аккуратными жгутами в перфорированных каналах, оставляя запас на подключение и соблюдая радиусы изгиба силовых кабелей.

В эксплуатации нержавеющие поверхности периодически очищают от загрязнений нейтральными моющими средствами и мягкой тканью; для стойких пятен применяют специальные пасты для нержавейки. Нельзя использовать стальные щётки, абразивы и хлорсодержащие средства на поверхности AISI 304 — они повреждают пассивный слой и провоцируют коррозию. После санитарной мойки на пищевых производствах корпус ополаскивают чистой водой, удаляя остатки реагентов.

Периодический осмотр включает проверку целостности уплотнителя, затяжки замков и сальников, состояния заземляющих перемычек и работы системы терморегуляции. Для наружных шкафов зимой контролируют работу нагревателя и отсутствие конденсата, летом — чистоту вентиляционных фильтров. Своевременное обслуживание сохраняет заявленную степень защиты и продлевает срок службы оборудования внутри.

Частые вопросы

Какую степень защиты IP выбрать для уличного нержавеющего шкафа?

Для наружной установки рекомендуется минимум IP65, а при воздействии мощных струй воды и интенсивной мойки — IP66. Дополнительно устанавливают козырёк от дождя и солнца и, при морозах, нагреватель против конденсата.

Нужно ли заземлять нержавеющий корпус?

Да. Нержавеющая сталь электропроводна, поэтому короб, дверь и монтажную панель объединяют гибкими перемычками в единую систему уравнивания потенциалов и подключают к защитному заземлению согласно ГОСТ, обеспечивая безопасность персонала.

Ржавеет ли нержавеющая сталь вообще?

При правильном подборе марки — практически нет. Но AISI 304 в хлоридной среде, при контакте с обычной сталью или при повреждении поверхности абразивом и искрами может давать точечную коррозию. В агрессивных условиях применяют AISI 316 и нержавеющий крепёж.

Можно ли сверлить и дорабатывать нержавеющий шкаф на объекте?

Можно, но осторожно: используют острый инструмент, предназначенный для нержавейки, избегают перегрева и загрязнения железными частицами. Все новые отверстия закрывают герметичными сальниками или заглушками, иначе степень защиты IP снижается.

Как охлаждать герметичный нержавеющий шкаф с частотником?

Для корпусов IP65–IP66 применяют воздухо-воздушные или воздухо-водяные теплообменники либо шкафные кондиционеры, которые не нарушают герметичность. Фильтр-вентиляторы годятся только там, где допустимо снижение степени защиты и среда чистая.

Какая толщина стали считается достаточной?

Для навесных шкафов обычно применяют лист 1,2–1,5 мм, для крупных напольных корпусов — 1,5–2,0 мм и каркасную конструкцию. Выбор зависит от габаритов, механических нагрузок и требуемого класса ударостойкости IK.

Дороже ли нержавеющий шкаф и оправданы ли затраты?

Да, он дороже окрашенного стального, но в агрессивной среде окупается за счёт долговечности, отсутствия подкраски и обслуживания покрытия, а также соответствия санитарным требованиям. В пищевке, химии и на улице это чаще всего экономически выгоднее на дистанции.
