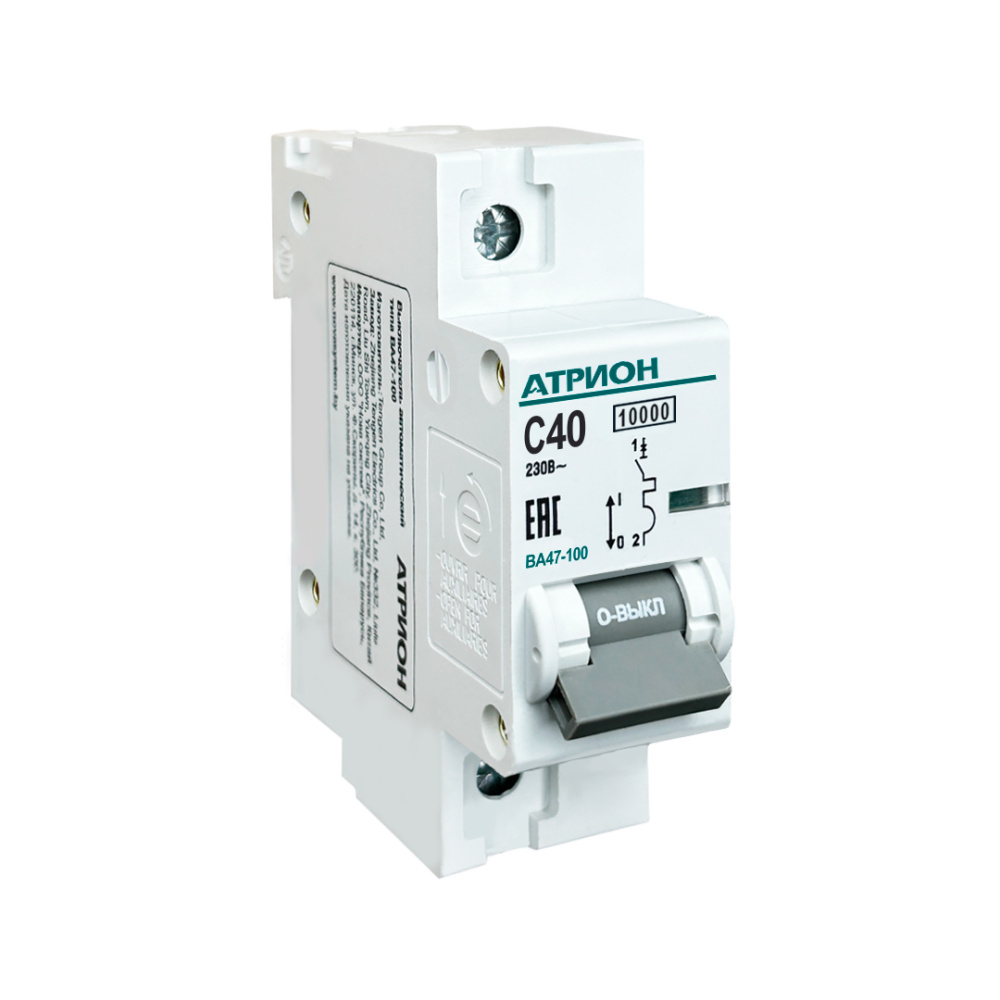

Выключатель автоматический BA47-100, 1P, 40A, хар-ка С, 10kA, 1.5M
Артикул:
VA47100-1-40C
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
1P
Номинальный ток (In), A
40
Все характеристики
10,01 руб.
/ шт
Цена без НДС
В наличии (21)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
1P |
|
Номинальный ток (In), A
|
40 |
|
Тип защитной характеристики
|
C |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
1,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x27 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,16 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-1-40C Выключатель автоматический ВА47-100, 1Р, 40А, хар.С MCB47100-1-40C-BAS Автоматический выключатель 1P 40А (C) 10kA ВА 47-100 EKF Basic |
Описание
Выключатель автоматический BA47-100 1P 40A с характеристикой C и отключающей способностью 10 кА — однополюсный модульный аппарат для защиты групповых и распределительных цепей переменного тока 230/400 В от перегрузок и коротких замыканий. Номинальный ток 40 А, монтаж на DIN-рейку 35 мм, ширина корпуса около 1,5 модуля (~27 мм). Применяется в квартирных, офисных и промышленных щитах при смешанной нагрузке с умеренными пусковыми токами.
Что защищает автомат BA47-100 40A и как работает?
Аппарат объединяет два расцепителя. Тепловой (биметаллический) реагирует на длительную перегрузку с обратнозависимой выдержкой времени и отключает цепь при токах, превышающих номинал. Электромагнитный (соленоидный) срабатывает практически мгновенно при коротком замыкании, когда ток достигает зоны мгновенного расцепления.
Серия соответствует требованиям ГОСТ IEC 60898-1 к бытовым и аналогичным автоматическим выключателям. Отключающая способность 10 кА означает, что аппарат гарантированно разрывает ток КЗ до 10 000 А без разрушения — такого запаса достаточно для большинства вводных и групповых линий жилых и коммерческих объектов.

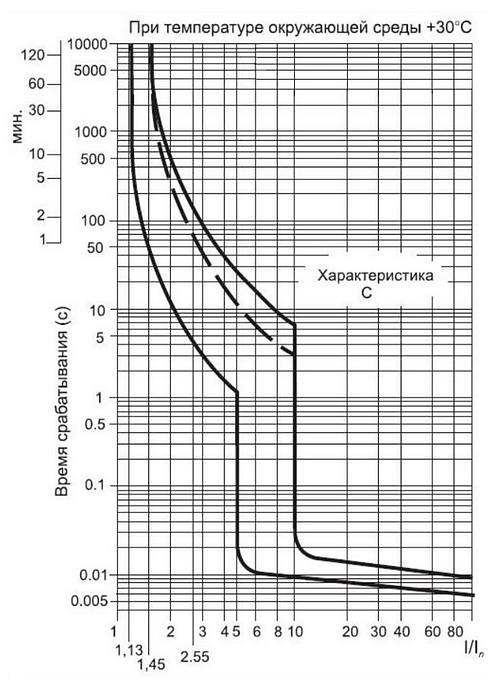

Что означает характеристика C?
Характеристика C определяет диапазон мгновенного электромагнитного расцепления — от 5 до 10 номинальных токов (для 40 А это ориентировочно 200–400 А). Это универсальный вариант для цепей с умеренными пусковыми токами: розеточные группы, освещение, бытовые приборы, насосы и небольшие двигатели.
Для чисто активной нагрузки без пусковых бросков применяют характеристику B (3–5·In), а для оборудования с высокими пусковыми токами — трансформаторов, крупных двигателей — характеристику D (10–20·In). Правильный выбор характеристики исключает ложные отключения при включении нагрузки.
Как подобрать номинал и полюсность?
Номинальный ток выбирают по сечению кабеля и расчётному току линии так, чтобы автомат защищал проводник от перегрева. Для 40 А типично применяют медный кабель сечением 6 мм². Однополюсное исполнение коммутирует только фазный проводник и используется в однофазных групповых цепях; нейтраль при этом не разрывается.
При выборе учитывают селективность с вышестоящим аппаратом, климатическое исполнение и условия монтажа. Рабочий ресурс модульных автоматов составляет порядка нескольких тысяч циклов механической и электрической коммутации.
Основные характеристики
|
Параметр |
Значение |
|---|---|
|
Серия |
BA47-100 |
|
Число полюсов |
1P |
|
Номинальный ток (In) |
40 А |
|
Характеристика |
C |
|
Отключающая способность |
10 кА |
|
Номинальное напряжение |
230/400 В AC |
|
Ширина |
~1,5 модуля (≈27 мм) |
|
Монтаж |
DIN-рейка 35 мм |
|
Стандарт |
ГОСТ IEC 60898-1 |
Частые вопросы
Можно ли ставить однополюсный автомат на ноль?
Нет. Однополюсный автомат коммутирует только фазный проводник. Разрывать нейтраль отдельным однополюсным аппаратом нельзя — для этого применяют двухполюсные автоматы.
Какой кабель использовать под автомат 40 А?
Обычно применяют медный кабель сечением 6 мм². Точное сечение определяют по условиям прокладки, длине линии и расчётному току с учётом ПУЭ.
В чём разница между 10 кА и 4,5 кА?
Это отключающая способность — максимальный ток КЗ, который автомат разорвёт безопасно. 10 кА даёт больший запас и подходит для вводных и распределительных цепей вблизи источника питания.
Чем характеристика C отличается от B?
У C мгновенное расцепление наступает при 5–10·In, у B — при 3–5·In. C лучше переносит пусковые токи, B чувствительнее к перегрузке и подходит для чисто активной нагрузки.
Подходит ли автомат для трёхфазной сети?
Один полюс рассчитан на фазу 230 В. Для трёхфазной нагрузки собирают три однополюсных аппарата или применяют трёхполюсный автомат с общим расцеплением.
