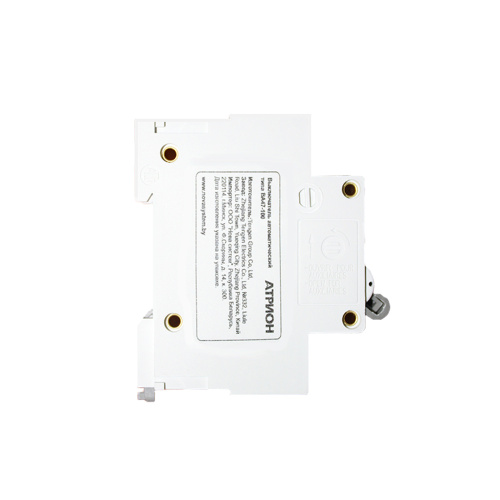

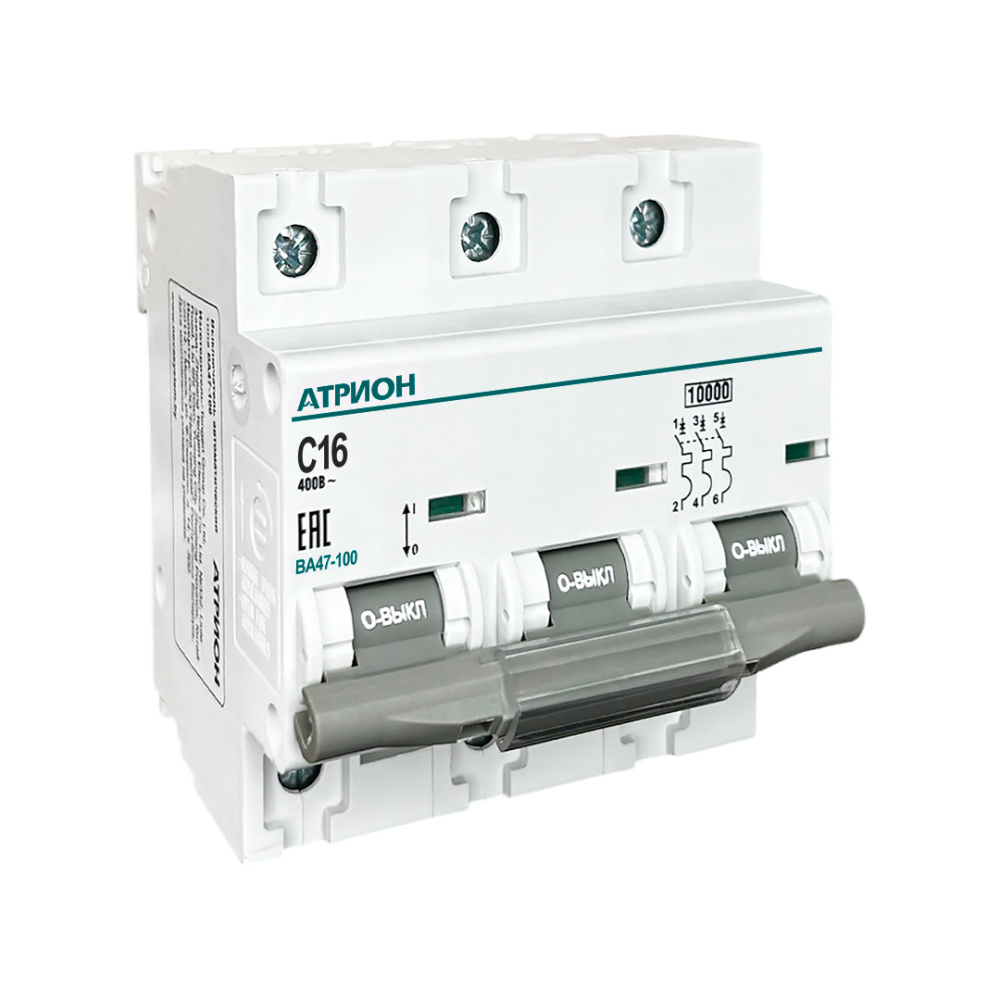

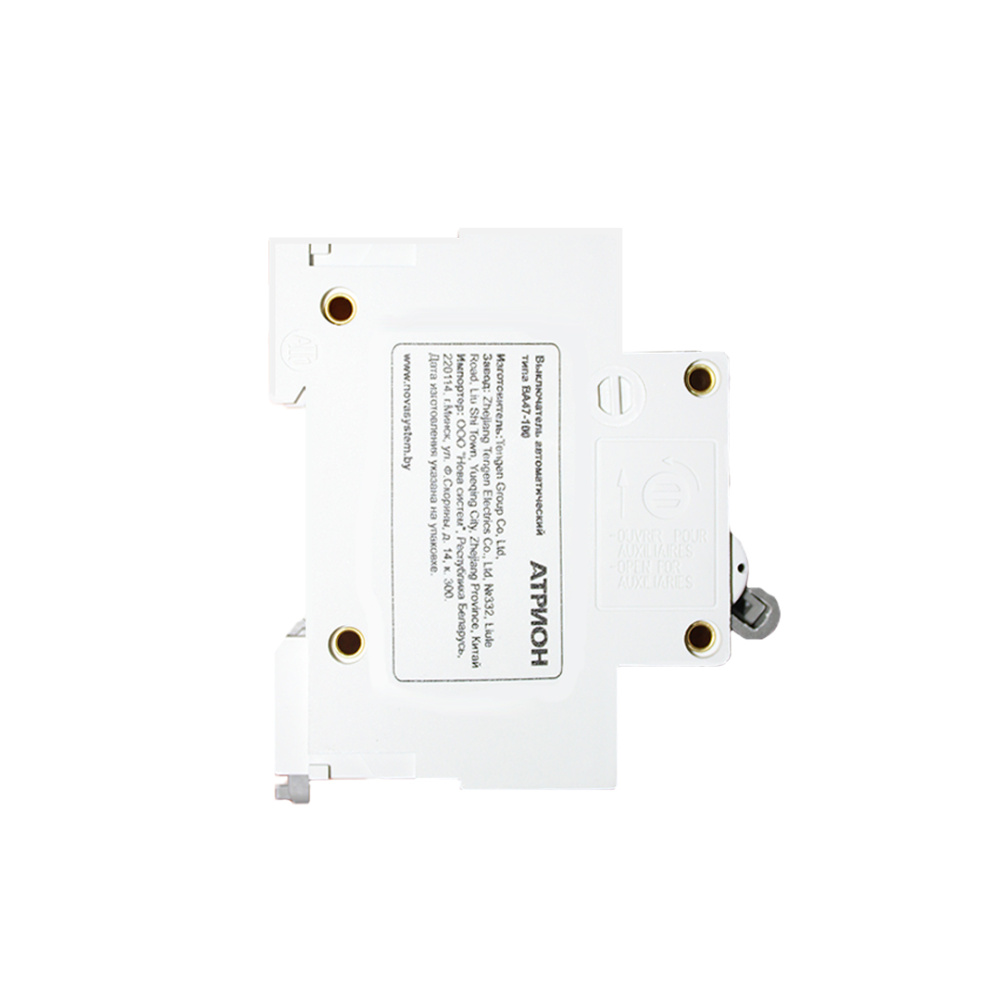

Выключатель автоматический BA47-100, 3P, 16A, хар-ка C, 10kA, 4.5M
- Previous
- Next
Артикул:
VA47100-3-16C
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
3P
Номинальный ток (In), A
16
Все характеристики
30,03 руб.
/ шт
Цена без НДС
В наличии (90)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
3P |
|
Номинальный ток (In), A
|
16 |
|
Тип защитной характеристики
|
C |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
4,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x81 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,48 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-3-16C Выключатель автоматический ВА47-100, 3Р, 16А, хар.С MCB47100-3-16C-BAS Автоматический выключатель 3P 16А (C) 10kA ВА 47-100 EKF Basic MCB47100-3-16C-BAS Автоматический выключатель 3P 16А (C) 10kA ВА 47-100 EKF Basic |
Описание
Автоматический выключатель ВА47-100 3P 16A с характеристикой C и отключающей способностью 10 кА — трёхполюсный модульный аппарат для защиты трёхфазных цепей от перегрузки и короткого замыкания. Номинальный ток 16 А при кривой C подходит для смешанной нагрузки с умеренными пусковыми токами: электродвигатели малой мощности, насосы, вентиляция, распределительные линии. Монтаж на DIN-рейку 35 мм, ширина корпуса 3 модуля, рабочее напряжение до 400 В AC.
Для чего применяется ВА47-100 3P 16A с кривой C?
Аппарат устанавливается в вводно-распределительных щитах и групповых линиях трёхфазной сети 380/400 В. Три полюса коммутируются одновременно общим рычагом, что обеспечивает синхронное отключение всех фаз при аварии в любой из них. Это важно для питания трёхфазных двигателей, где обрыв одной фазы недопустим.

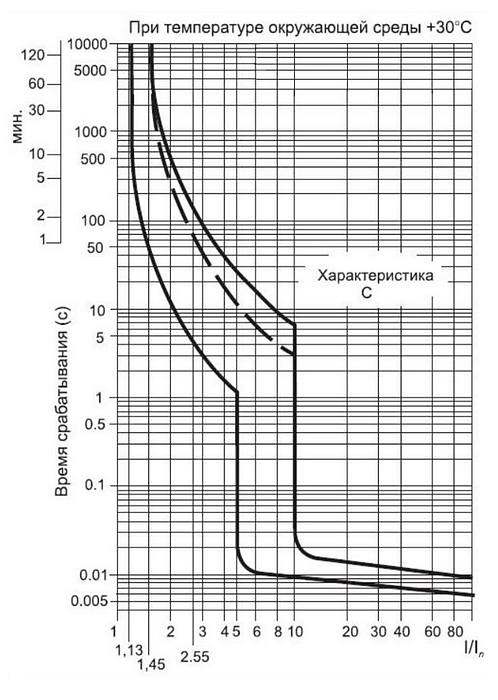

Характеристика C означает, что электромагнитный расцепитель срабатывает при токе 5–10 номиналов, то есть в диапазоне 80–160 А для версии на 16 А. Такой порог исключает ложные отключения от пусковых токов, но сохраняет защиту при коротком замыкании. Тепловой расцепитель реагирует на длительную перегрузку по обратнозависимой выдержке времени.
Что означает отключающая способность 10 кА?
Icn (номинальная наибольшая отключающая способность по ГОСТ IEC 60898-1) 10 кА показывает максимальный ток короткого замыкания, который аппарат гарантированно разорвёт без разрушения. Значение 10 кА характерно для вводных и ответственных линий вблизи трансформаторной подстанции, где ожидаемые токи КЗ выше, чем в бытовых цепях с запасом 4,5 кА.
Указание «4.5M» в наименовании отражает класс исполнения и токоограничение; для корректного согласования защит ориентируйтесь на паспортную таблицу производителя и селективность с вышестоящим аппаратом.
Какие технические характеристики у ВА47-100 3P 16A?
|
Параметр |
Значение |
|---|---|
|
Число полюсов |
3P |
|
Номинальный ток (In) |
16 А |
|
Время-токовая характеристика |
C (5–10·In) |
|
Отключающая способность (Icn) |
10 000 А |
|
Номинальное напряжение |
400 В AC |
|
Стандарт |
ГОСТ IEC 60898-1 |
|
Монтаж |
DIN-рейка 35 мм |
|
Ширина |
3 модуля |
|
Степень защиты |
IP20 |
Как выбрать номинал и характеристику?
Номинальный ток выбирают по длительному рабочему току линии с учётом сечения и допустимой токовой нагрузки кабеля: автомат должен защищать провод, а не наоборот. Для линии на 16 А типично сечение медного кабеля 2,5 мм², при условии корректного способа прокладки и температуры среды.
Характеристику подбирают по типу нагрузки: B — для чисто активной и осветительной, C — для смешанной с умеренными пусками, D — для высоких бросков тока (трансформаторы, мощные двигатели). При проектировании щита соблюдают селективность, чтобы при аварии отключался только ближайший к повреждению аппарат.
Частые вопросы
Можно ли ставить ВА47-100 3P на однофазную линию?
Технически да, но нерационально: заняты три модуля вместо одного. Для однофазной цепи используют 1P-аппарат соответствующего номинала.
Чем отличается характеристика C от B?
Электромагнитный расцепитель кривой B срабатывает при 3–5·In, кривой C — при 5–10·In. C устойчивее к пусковым токам двигателей и трансформаторов.
Что такое 10 кА в маркировке?
Это номинальная отключающая способность — максимальный ток КЗ, который автомат безопасно разорвёт. 10 кА применяют ближе к питающей подстанции.
Какое сечение кабеля под автомат 16 А?
Типично 2,5 мм² по меди при стандартных условиях прокладки; точное значение определяют расчётом с учётом длины и температуры.
Подходит ли ВА47-100 для защиты электродвигателя?
Автомат защищает линию от КЗ и перегруза, но для двигателя дополнительно нужна защита от перегрузки по току (тепловое реле или мотор-автомат).
