Выключатель автоматический BA47-100, 3P, 100A, хар-ка C, 10kA, 4.5M

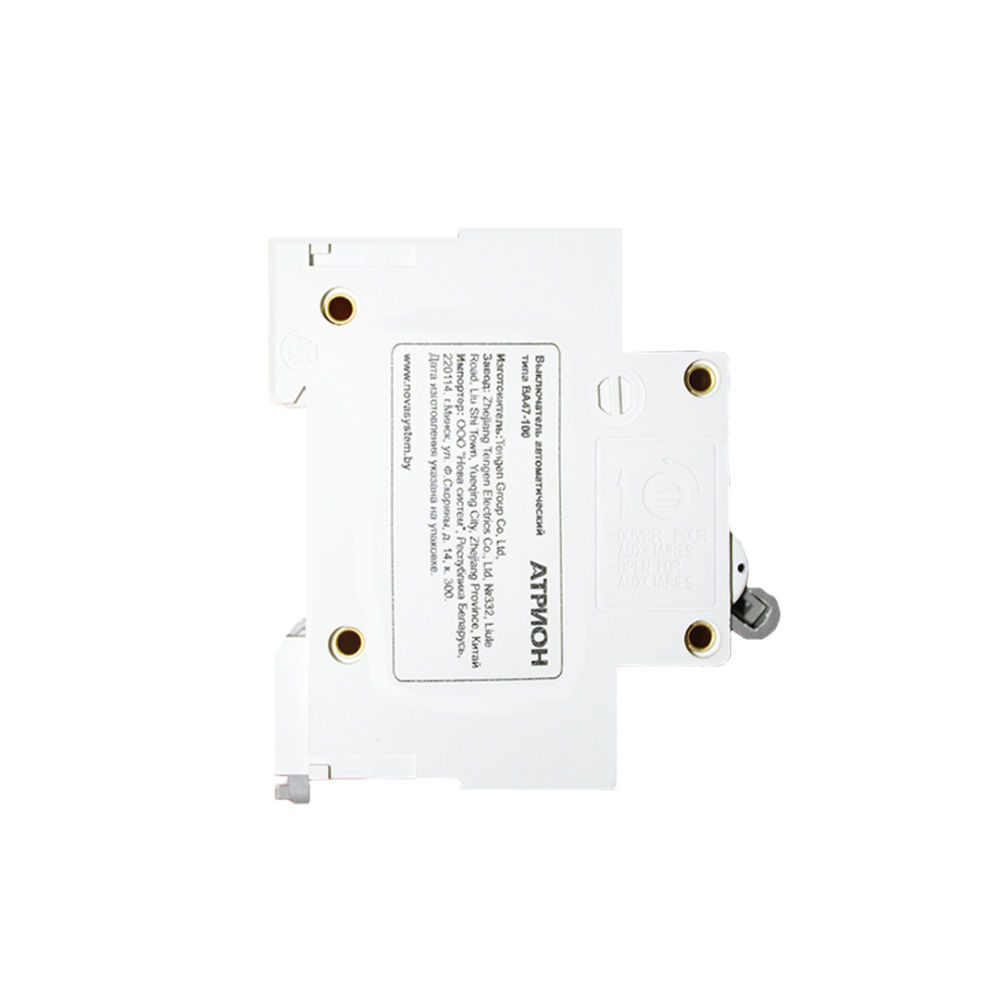

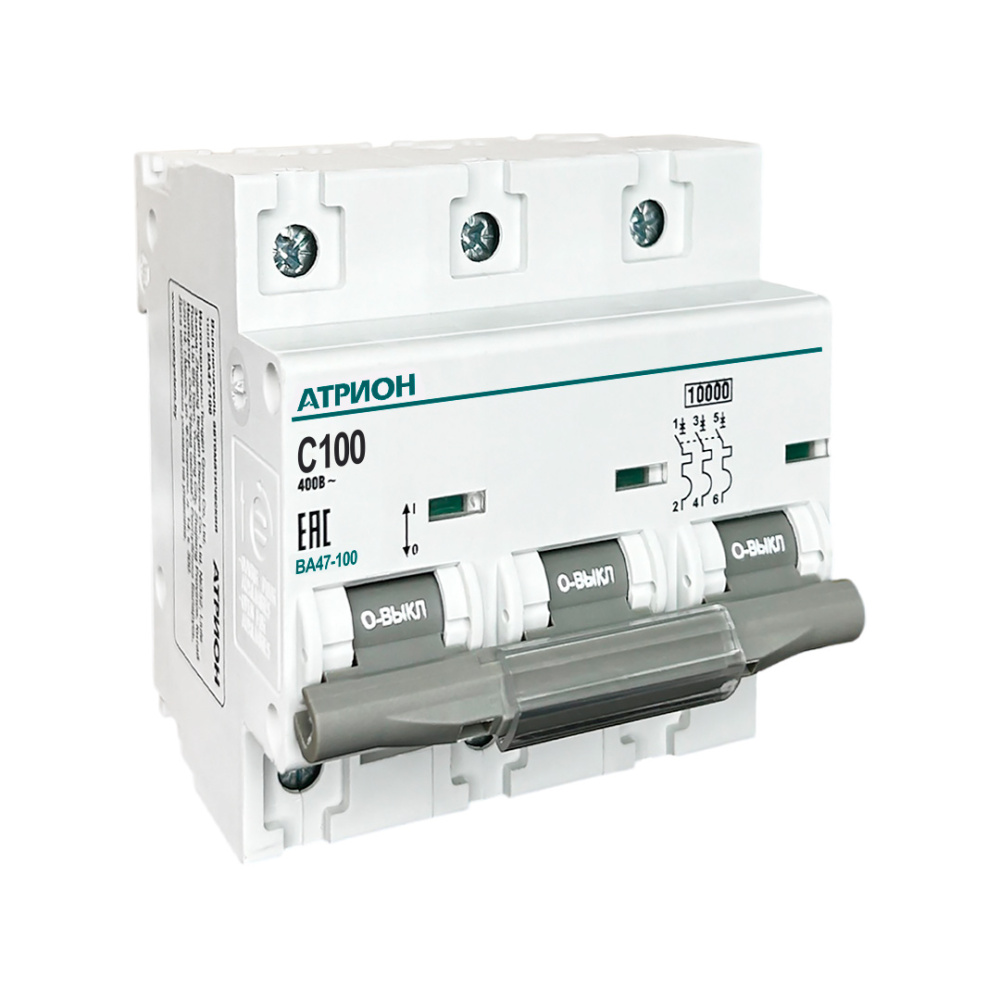

Выключатель автоматический ВА47-100, 3P, 100 А, характеристика C (артикул VA47100-3-100C, бренд АТРИОН) — трёхполюсный модульный автомат на 100 А для защиты силовых линий переменного тока 230/400 В от перегрузки и короткого замыкания. Отключающая способность — 10 кА, ширина — 4,5 модуля, монтаж на DIN-рейку 35 мм, подключение проводника сечением до 50 мм². Применяется как вводной или групповой аппарат в щитах ВРУ, ЩО и распределительных шкафах. Есть на складе NOVA SYSTEM в Минске и Гомеле.

Технические характеристики ВА47-100 3P 100А C

Как работает защита

В аппарате две независимые системы защиты от сверхтока.

• Электротепловой расцепитель. При длительной перегрузке ток нагревает биметаллическую пластину, она изгибается и освобождает механизм свободного расцепления — контакты размыкаются. Реагирует на перегрузку с выдержкой времени, тем большей, чем меньше превышение тока.
• Электромагнитный расцепитель. При коротком замыкании ток в катушке возрастает многократно, сердечник мгновенно воздействует на механизм расцепления. Отключение происходит за миллисекунды.

Характеристика C или D: что выбрать для 100 А

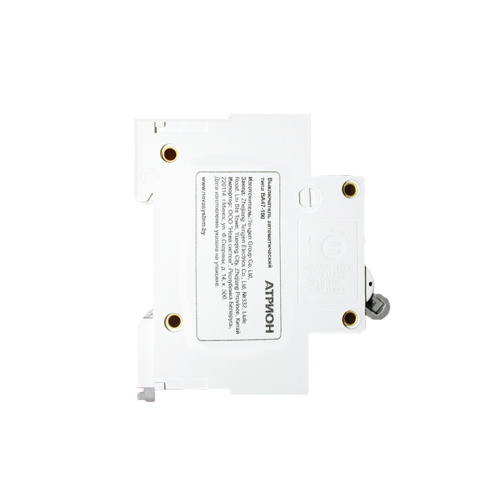

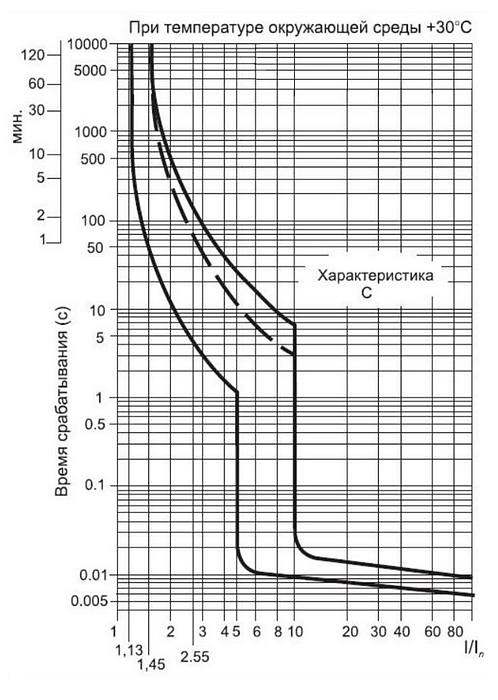

Тип защитной характеристики определяет кратность тока мгновенного электромагнитного расцепления по IEC/EN 60898-1:

• C — от 5 до 10 In (для 100 А это 500–1000 А). Универсальный вариант: смешанная нагрузка, освещение, розеточные группы, вводы распределительных щитов, оборудование с умеренными пусковыми токами.
• D — от 10 до 20 In (1000–2000 А). Берут там, где пусковой ток кратно превышает номинальный: электродвигатели, трансформаторы, сварочное оборудование, конденсаторные установки. Характеристика C в таких цепях может ложно отключаться при каждом пуске.

Если линия питает двигатель или трансформатор — смотрите исполнение ВА47-100 3P 100А хар. D, оно есть в этом же разделе каталога.

Где применяется

• Вводной аппарат щитов ВРУ и ЩО небольших и средних объектов;
• групповые линии в распределительных щитах производственных и коммерческих зданий;
• щиты собственных нужд, шкафы автоматики, сборки на объектах ЖКХ;
• серийная сборка щитового оборудования — там, где нужен предсказуемый по габаритам аппарат на 100 А в модульном исполнении.

Ограничение: аппарат рассчитан только на сети переменного тока. Для цепей постоянного тока он не применяется.

Аксессуары и совместимость

К ВА47-100 подходит расцепитель независимый с блок-контактом РН45-63 (110–400 В AC/DC, 1CO, 3 А при 415 В AC, ширина 1 модуль, монтаж справа). Он же используется с серией ВА47-29. Расцепитель нужен, когда автомат должен отключаться по сигналу — от системы пожарной сигнализации, кнопки аварийного отключения или контроллера.

Гребенчатая шина к этому аппарату не подключается — распределение выполняется кросс-модулем или распределительным блоком.

Аналоги

Прямой аналог по типоразмеру и характеристикам — EKF ВА 47-100 Basic, MCB47100-3-100C-BAS (3P, 100 А, C, 10 кА). Если нужно подобрать замену аппарату другого производителя по номиналу, характеристике и отключающей способности — воспользуйтесь сервисом «Подбор аналогов» на novasystem.by или напишите инженеру NOVA SYSTEM.

Вопросы и ответы

Сколько места занимает ВА47-100 3P в щите?

4,5 модуля, ширина 81 мм. Габариты аппарата — 84 × 77 × 81 мм (высота × глубина × ширина). При компоновке ряда DIN-рейки закладывайте именно 4,5 модуля, а не 3.

Какой кабель можно подключить к ВА47-100 на 100 А?

Клемма — одинарная хомутного типа. Максимальное сечение: 50 мм² для одножильного проводника и 35 мм² для многожильного.

Что означает отключающая способность 10 кА?

Аппарат гарантированно отключит ток короткого замыкания величиной до 10 000 А и останется работоспособным. Значение выбирают не меньше расчётного тока КЗ в точке установки — чем ближе к трансформаторной подстанции, тем выше требование.

Можно ли подавать питание снизу?

Да. Подключение питания произвольное — как сверху, так и снизу. Монтажное положение аппарата тоже произвольное.

Чем отличается характеристика C от D?

Кратностью тока мгновенного расцепления: C срабатывает при 5–10 номиналах, D — при 10–20. C — для смешанной и осветительной нагрузки, D — для двигателей, трансформаторов и другой нагрузки с большими пусковыми токами.

Можно ли опломбировать аппарат?

Да, конструкция предусматривает пломбировку. Есть индикация положения контактов.

При какой температуре работает ВА47-100?

Диапазон рабочих температур окружающей среды: от −40 до +50 °C. Собственная степень защиты аппарата — IP20, поэтому он устанавливается внутри щита или шкафа с соответствующим объекту IP.

Есть ли ВА47-100 в других исполнениях?

Да. Серия выпускается в одно-, двух-, трёх- и четырёхполюсном исполнении с номинальными токами до 100 А, характеристики C и D. Полный ряд — в разделе «Выключатели автоматические» каталога novasystem.by по фильтру серии ВА47-100.

Почему выгодно покупать в NOVA SYSTEM

NOVA SYSTEM — мультибрендовый дистрибьютор электротехнической продукции, работает с 2008 года, 15 брендов и более 20 000 SKU в ассортименте. АТРИОН — собственный бренд компании, поставки идут напрямую с завода-изготовителя, без посреднических наценок. Склады в Минске и Гомеле, доставка по всей Беларуси собственным транспортом и перевозчиками, по Минску — день в день при заявке до 11:00. Работаем только с юридическими лицами, оплата по безналичному расчёту. Техническую консультацию по подбору аппарата даёт инженер компании.
