Контакторы 6–100А: как подобрать по мощности двигателя, категории применения и напряжению катушки

Контактор — это электромагнитный коммутационный аппарат для частого дистанционного включения и отключения силовых цепей под нагрузкой, управляемый низковольтным сигналом на катушку. Чтобы правильно подобрать контактор в диапазоне 6–100 А, нужно опираться на три параметра одновременно: номинальный рабочий ток и мощность двигателя в конкретной категории применения (для асинхронных двигателей это AC-3), напряжение сети (обычно 230/400 В переменного тока) и напряжение катушки управления (220 В AC, 24 В AC/DC, 110 В AC и др.). Практическое правило: для двигателя 400 В в категории AC-3 мощность 4 кВт требует контактора примерно на 9–12 А, 7,5 кВт — на 16–18 А, 11 кВт — на 25 А, 15 кВт — на 32 А, 22 кВт — на 40–50 А, 45 кВт — на 95–100 А. Ниже разберём методику расчёта, категории применения и типовые ошибки.

Что такое контактор и какие задачи он решает?

Контактор относится к аппаратам дистанционного управления и предназначен для частой коммутации силовых нагрузок — электродвигателей, нагревательных элементов, освещения, конденсаторных батарей, трансформаторов. В отличие от автоматического выключателя, задача которого — защита цепи при перегрузке и коротком замыкании, контактор выполняет именно оперативную функцию: включает и отключает нагрузку по команде оператора, датчика или логики управления. Ресурс современных контакторов рассчитан на миллионы циклов срабатывания, поэтому они применяются там, где выключатель с ручным приводом не подходит из-за высокой частоты коммутаций.

Конструктивно контактор состоит из электромагнитной системы (катушка, магнитопровод, подвижный якорь), силовых главных контактов и вспомогательных (блокировочных) контактов. При подаче напряжения на катушку магнитное поле притягивает якорь, замыкая главные контакты и подключая нагрузку. При снятии напряжения возвратная пружина размыкает контакты. Именно эта способность управляться слаботочным сигналом делает контактор основой автоматизации: одна кнопка, реле, ПЛК или датчик способны коммутировать десятки киловатт мощности.

В электрощитовом производстве контактор почти всегда работает в связке с устройствами защиты. Классическая схема пуска двигателя включает автоматический выключатель или предохранители, тепловое реле перегрузки и сам контактор. Такое сочетание обеспечивает и защиту от короткого замыкания, и защиту от длительной перегрузки, и оперативное управление. Для сборщиков щитов важно понимать, что подбор контактора нельзя вести в отрыве от всей коммутационно-защитной цепочки.

Диапазон 6–100 А охватывает наиболее массовый сегмент задач: от управления небольшими насосами, вентиляторами и приводами конвейеров до пуска мощных двигателей насосных станций, компрессоров и станочного оборудования. Внутри этого диапазона выбор конкретного номинала определяется характером нагрузки, а не просто «током, который надо коммутировать».

Где применяются контакторы 6–100А?

Основная сфера применения контакторов данного диапазона — управление трёхфазными асинхронными двигателями в промышленности, коммунальном хозяйстве и инженерных системах зданий. Насосы систем водоснабжения и отопления, вентиляторы приточно-вытяжной вентиляции, компрессоры холодильных установок, приводы транспортёров, ворот, мешалок и дозаторов — везде, где двигатель включается и отключается автоматически, стоит контактор соответствующего номинала.

Вторая крупная область — коммутация резистивных и осветительных нагрузок. Электрические котлы, ТЭНы промышленных печей и сушильных камер, мощные системы освещения складов, теплиц и уличного освещения управляются контакторами. Здесь нагрузка не имеет пусковых токов двигательного характера, поэтому применяется более «лёгкая» категория, о которой речь пойдёт ниже, и контактор при том же токе способен коммутировать большую мощность.

Третье направление — реверсивные и звезда-треугольник схемы пуска. Для реверса двигателя (изменения направления вращения) используют два контактора с механической и электрической блокировкой, исключающей их одновременное включение. В схеме пуска «звезда-треугольник» задействуют три контактора, что снижает пусковой ток мощных двигателей. В этих применениях правильный подбор номинала каждого аппарата особенно важен, поскольку линейный и треугольный контакторы работают с разным током.

Отдельно стоят модульные контакторы на DIN-рейку — компактные аппараты для распределительных щитов жилых и коммерческих зданий. Они управляют освещением лестничных клеток, подогревом, электрокотлами, системами «умный дом». Такие контакторы имеют бесшумное или малошумное исполнение.

Что такое категория применения и почему это главный параметр?

Категория применения по стандарту МЭК/IEC 60947-4-1 (в России и Беларуси — ГОСТ IEC 60947-4-1) определяет условия коммутации: какой ток контактор включает и отключает относительно номинального. Это ключевой параметр, потому что один и тот же контактор при разных категориях имеет разную допустимую мощность. Игнорирование категории — самая распространённая ошибка подбора, приводящая к преждевременному выгоранию контактов.

Для переменного тока основные категории следующие. AC-1 — неиндуктивная или слабоиндуктивная нагрузка, коэффициент мощности cos φ ≥ 0,95: нагреватели, лампы накаливания, распределение. В этой категории контактор реализует свой полный тепловой ток. AC-3 — асинхронные двигатели с короткозамкнутым ротором: пуск и отключение работающего двигателя. Пусковой ток достигает 6–8 номинальных, поэтому в AC-3 допустимая мощность заметно ниже, чем в AC-1. AC-4 — самая тяжёлая категория: пуск двигателей, реверс на ходу, толчковый режим (импульсное включение), когда контактор разрывает ток, в 6 раз превышающий номинальный. В AC-4 допустимый ток ещё ниже.

Практический вывод для сборщика: контактор с маркировкой «40 А AC-1» и «18 А / 7,5 кВт AC-3» — это один и тот же аппарат. Для нагревателя его можно нагрузить на 40 А, а для двигателя — только на мощность 7,5 кВт при 400 В. Поэтому при подборе всегда смотрят строку паспорта, соответствующую реальному характеру нагрузки. Для двигательных применений ориентируются на AC-3, а если предполагаются частые реверсы и толчковый режим — на AC-4.

Для цепей постоянного тока действуют категории DC-1, DC-3, DC-5 с аналогичной логикой. Постоянный ток тяжелее коммутировать из-за отсутствия перехода через ноль, поэтому допустимые значения при том же аппарате ниже, а гашение дуги требует особых мер. В большинстве щитового применения диапазона 6–100 А доминируют категории AC-1 и AC-3.

Как подобрать контактор по мощности двигателя?

Подбор по двигателю ведётся в категории AC-3 и напрямую по мощности, поскольку производители маркируют контакторы именно предельной мощностью двигателя при данном напряжении. Общий алгоритм таков: определяют напряжение сети (обычно 400 В для трёхфазной), берут номинальную мощность двигателя с таблички и выбирают контактор, у которого паспортная мощность AC-3 при этом напряжении не меньше требуемой. Рекомендуется закладывать запас 15–25 %, особенно для тяжёлых условий пуска, высокой частоты включений и повышенной температуры окружающей среды.

Если нужен расчёт номинального тока двигателя, используют формулу I = P / (√3 · U · cos φ · η), где P — мощность в ваттах, U — линейное напряжение, cos φ — коэффициент мощности (обычно 0,8–0,86), η — КПД двигателя (0,85–0,92). Например, двигатель 11 кВт, 400 В, cos φ 0,84, КПД 0,88 даёт рабочий ток около 21,5 А, под который берут контактор AC-3 на 25 А. Однако на практике удобнее пользоваться готовыми таблицами соответствия мощности и типоразмера.

Важно учитывать, что при снижении напряжения та же мощность требует большего тока. Контактор на 11 кВт при 400 В окажется рассчитан лишь примерно на 5,5–7,5 кВт при 230 В, потому что при меньшем напряжении растёт ток. Поэтому таблицы всегда привязаны к конкретному напряжению сети. Для сетей 690 В существуют отдельные значения, но в диапазоне 6–100 А они встречаются реже.

При режимах с частыми пусками (более 30–60 включений в час), длительном разгоне тяжёлой инерционной нагрузки (вентиляторы большого диаметра, центрифуги) или толчковом управлении контактор подбирают с переходом на категорию AC-4 либо на один-два типоразмера выше. Это снижает износ контактов и продлевает ресурс до сотен тысяч циклов вместо десятков тысяч.

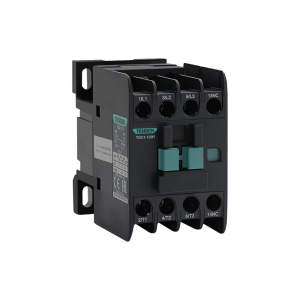

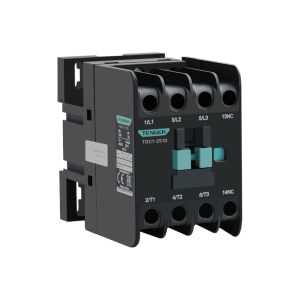

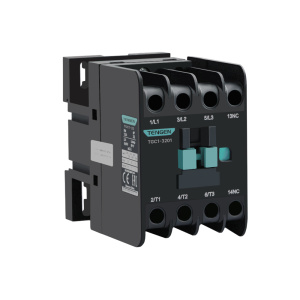

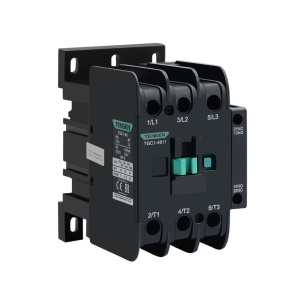

Таблица подбора контакторов по мощности и току

Ниже приведены усреднённые ориентировочные значения для трёхфазных двигателей 400 В в категории AC-3. Точные цифры зависят от конкретной серии производителя, поэтому окончательный выбор сверяют с паспортом изделия. Таблица помогает быстро определить нужный типоразмер на этапе проектирования щита.

Обратите внимание на разницу между столбцами AC-3 и AC-1: контактор с током AC-3 40 А в резистивной цепи выдерживает порядка 60 А. Это подтверждает, что для нагревателей и освещения можно выбирать меньший типоразмер, а для двигателей — обязательно ориентироваться на колонку мощности AC-3.

Как выбрать напряжение катушки управления?

Напряжение катушки — второй по важности параметр после силовой части. Катушка определяет, каким сигналом будет управляться контактор, и должна соответствовать напряжению цепи управления в щите. Наиболее распространённые исполнения: 230 В AC (управление напрямую от фазы сети), 400 В AC, 110 В AC, 24 В AC и 24 В DC. Выбор зависит от схемы управления и требований безопасности.

Катушка 230 В AC — самое массовое решение для промышленных щитов, где цепь управления запитана от той же сети, что и силовая часть. Она проста и не требует дополнительных источников. Однако при большом количестве аппаратов и протяжённых линиях управления, а также в целях электробезопасности переходят на 24 В. Низковольтные катушки 24 В DC применяют в системах с ПЛК, где выходы контроллера коммутируют напряжение 24 В постоянного тока, и в цепях, требующих гальванической развязки и защиты персонала.

При выборе катушки учитывают допустимый разброс напряжения срабатывания и удержания. По стандарту контактор должен надёжно включаться при 85–110 % номинала катушки и удерживаться в пределах 75–110 %. Если напряжение в цепи управления «просаживается» из-за длинных линий или слабого трансформатора, катушка может гудеть, не добирать или дребезжать контактами. Для протяжённых линий постоянного тока и точного управления предпочтительны DC-катушки, для которых характерно меньшее потребление в режиме удержания.

Отдельного внимания заслуживает потребляемая мощность катушки. Переменнотоковые катушки имеют повышенный пусковой ток в момент притяжения якоря (пусковая ВА заметно выше удерживающей), что нужно учитывать при расчёте нагрузки на источник управления и подборе управляющих реле или выходов ПЛК. Электронные катушки с широким диапазоном питания (например, 24–60 В или 100–250 В) упрощают унификацию и снижают складские позиции, поскольку одна катушка перекрывает несколько напряжений.

Как подобрать по применению: двигатель, нагреватель, конденсаторы?

Разные типы нагрузки предъявляют разные требования, и подбор по применению не сводится к току. Для асинхронного двигателя, как уже сказано, ориентир — мощность AC-3 с запасом на пусковые токи. Для нагревательной и осветительной нагрузки достаточно тока AC-1, но при коммутации ламп с ЭПРА и светодиодных драйверов учитывают импульсные пусковые токи заряда конденсаторов, которые могут кратковременно многократно превышать номинал.

Для коммутации конденсаторных батарей компенсации реактивной мощности применяют специальные контакторы с токоограничивающими резисторами или отдельными демпфирующими контактами. Обычный контактор при включении разряженной батареи испытывает бросок тока, в десятки раз превышающий номинальный, что быстро выводит контакты из строя. Поэтому конденсаторные контакторы маркируют отдельной категорией и величиной в киловарах (kvar), а не только в амперах.

<Для трансформаторной нагрузки и первичных цепей учитывают бросок тока намагничивания, который может достигать 8–12 номиналов трансформатора в первые полупериоды. Здесь также закладывают запас по типоразмеру. При коммутации нагрузок с большой индуктивностью полезно предусмотреть варисторные или RC-цепочки для гашения перенапряжений на контактах и защиты катушки от коммутационных импульсов.

Для реверсивных приводов и схем «звезда-треугольник» подбор ведут по-разному для каждого контактора комплекта. В схеме звезда-треугольник главный и треугольный контакторы рассчитывают на полный ток, а звёздный — примерно на треть, поскольку он работает только в пусковом режиме короткое время. Правильное распределение номиналов позволяет сэкономить без потери надёжности, но требует понимания схемы.

Типовые ошибки при подборе контакторов

Первая и главная ошибка — подбор контактора по току автоматического выключателя или по «току нагрузки» без учёта категории применения. Если для двигателя 15 кВт взять контактор «на 32 А AC-1», в двигательном режиме его реальная мощность окажется недостаточной, контакты будут перегреваться и подгорать при каждом пуске. Всегда сверяйтесь со строкой AC-3.

Вторая ошибка — игнорирование частоты коммутаций и режима работы. Контактор, подобранный для редких включений, при 100–200 срабатываниях в час и толчковом управлении быстро выработает механический и электрический ресурс. В таких случаях нужен переход в AC-4 или увеличение типоразмера, а иногда — применение полупроводниковых пускателей вместо электромеханических.

Третья ошибка — несоответствие напряжения катушки цепи управления и неучёт просадок. Заказ катушки 230 В при цепи управления 24 В (или наоборот) приводит либо к несрабатыванию, либо к выходу катушки из строя. Также встречается путаница AC и DC исполнений при одинаковой цифре напряжения — 24 В AC и 24 В DC катушки не взаимозаменяемы. Проверяйте род тока.

Четвёртая ошибка — отсутствие теплового реле или неправильная его настройка. Контактор сам по себе не защищает двигатель от перегрузки; для этого служит тепловое реле, диапазон уставки которого подбирают под номинальный ток двигателя. Пятая распространённая ошибка — недоучёт температуры окружающей среды: при монтаже в плотном щите без вентиляции и температуре выше 40–55 °C допустимый ток контактора снижается, и его нужно выбирать с дополнительным запасом.

Как монтировать и эксплуатировать контакторы?

Монтаж контакторов диапазона 6–100 А выполняют преимущественно на DIN-рейку 35 мм либо на монтажную панель винтами, в зависимости от типоразмера. Крупные аппараты на 65–100 А чаще крепят на панель. Ориентация установки обычно вертикальная; отклонение от рекомендованного положения может влиять на работу возвратной пружины и якоря, поэтому монтажное положение сверяют с инструкцией производителя.

Между смежными аппаратами и токоведущими частями выдерживают тепловые зазоры для конвекционного охлаждения и соблюдают моменты затяжки клемм — недотянутый контакт греется и обгорает, перетянутый повреждает зажим. Сечение подключаемых проводников выбирают по рабочему току с учётом способа прокладки; на силовые клеммы контакторов на 63–100 А устанавливают наконечники соответствующего сечения. Момент затяжки указывается в паспорте и обычно контролируется динамометрической отвёрткой.

В эксплуатации ресурс контактора определяется двумя показателями: механическая износостойкость (число циклов без нагрузки, обычно миллионы) и коммутационная (электрическая) износостойкость под током, которая на порядок ниже и зависит от категории применения. Периодический осмотр главных контактов на предмет обгорания и потемнения помогает вовремя заменить аппарат до отказа. Дребезг, гудение и вибрация якоря сигнализируют о проблемах с напряжением катушки или загрязнении магнитопровода.

Для повышения надёжности схемы применяют вспомогательные контакты для самоблокировки и сигнализации, а также механические и электрические блокировки в реверсивных группах. При работе с индуктивными нагрузками устанавливают демпфирующие RC-цепи или варисторы, снижающие искрение и электромагнитные помехи. Соблюдение этих практик обеспечивает заявленный ресурс и стабильную работу привода.
