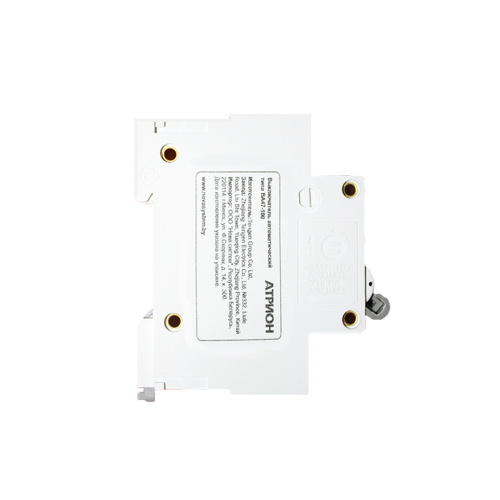

Выключатель автоматический BA47-100, 3P, 80A, хар-ка C, 10kA, 4.5M

Артикул: VA47100-3-80C

Характеристики

Серия продукта

BA47-100

Тип продукта

выключатель автоматический

Описание полюсов

Номинальный ток (In), A

Все характеристики

30,03 руб. / шт

Цена без НДС

В наличии (445)

- +

В корзину

Быстрый заказ

Консультация инженера

Индивидуальные условия

Удобный онлайн заказ

Доставка по всей Беларуси

Серия продукта	BA47-100
Тип продукта	выключатель автоматический
Описание полюсов	3P
Номинальный ток (In), A	80
Тип защитной характеристики	C
Монтаж	на DIN-рейку
? ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu). Отключающая способность (Icu) IEC/EN 60947-2, kA	10
Вид коммутируемого напряжения, V	AC
Количество модулей	4,5
Степень защиты	IP20
? (HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width) Габаритные размеры (HxDxW), mm	84x77x81
Номинальная частота (f), Гц	50
Максимальное сечение подключаемого проводника, mm²	50
Номинальное рабочее напряжение (Un), V	230/400 AC
Тип клеммы	одинарная хомутный зажим
Температура окружающей среды (рабочая), °С	-40_+50
Механическая износостойкость, не менее циклов	20000
Стандарты	ГОСТ Р 50345, IEC/EN 60898-1
Подключение питания	произвольное
Возможность подключения гребенки	нет
Индикация положения контактов	есть
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Вес, g	0,48
Электрическая износостойкость, не менее циклов	6000
Возможность пломбировки	есть
Аналоги	VA47100-3-80C Выключатель автоматический ВА47-100, 3Р, 80А, хар.С MCB47100-3-80C-BAS Автоматический выключатель 3P 80А (C) 10kA ВА 47-100 EKF Basic MCB47100-3-80C-BAS Автоматический выключатель 3P 80А (C) 10kA ВА 47-100 EKF Basic

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100. фото

Быстрый просмотр

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100.

Артикул: РН45-63

В наличии (652)

16,90 руб. / шт

Цена без НДС

В корзину

- +

В корзину

Описание

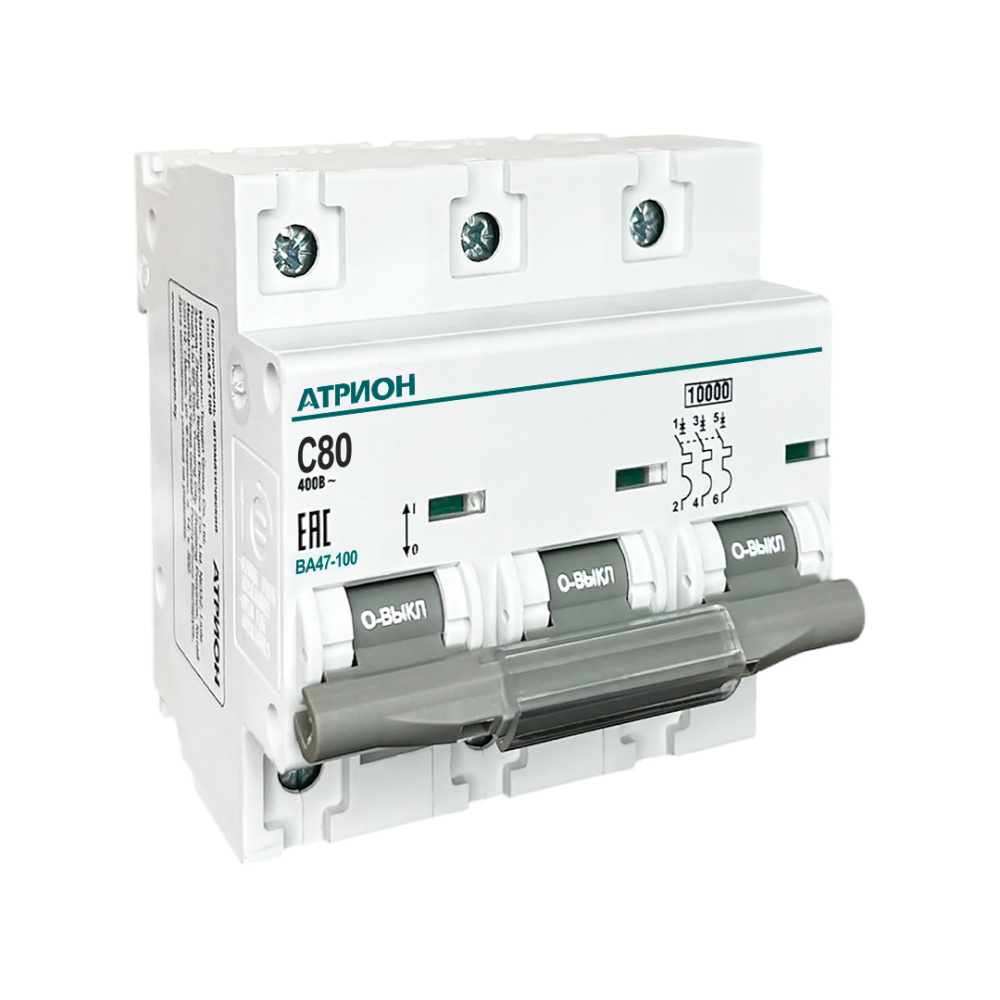

Автоматический выключатель BA47-100 3P 80A C 10kA — трёхполюсный модульный аппарат для защиты трёхфазных цепей переменного тока 400 В от перегрузки и короткого замыкания. Номинальный ток 80 А, время-токовая характеристика C, отключающая способность 10 кА. Монтаж на DIN-рейку 35 мм, ширина корпуса занимает три модуля. Применяется как групповой или вводной аппарат в силовых распределительных щитах.

Что это за автомат и где применяется?

BA47-100 относится к серии модульных автоматических выключателей с увеличенным номиналом (до 100 А), рассчитанных по ГОСТ IEC 60898-1 для бытовых и аналогичных целей. Трёхполюсное исполнение (3P) коммутирует три фазы одновременно за счёт общей механической связи расцепителей, что обеспечивает синхронное отключение всей группы при аварии в любой из фаз.

Типовые сферы применения — ввод и распределение в этажных и вводно-распределительных устройствах, защита трёхфазных двигателей небольшой мощности, насосов, компрессоров, а также питание субраспределительных щитов. Номинал 80 А подходит для линий с расчётной нагрузкой порядка 50–55 кВт при 400 В с учётом коэффициентов.

Что означает характеристика C и ток 80А?

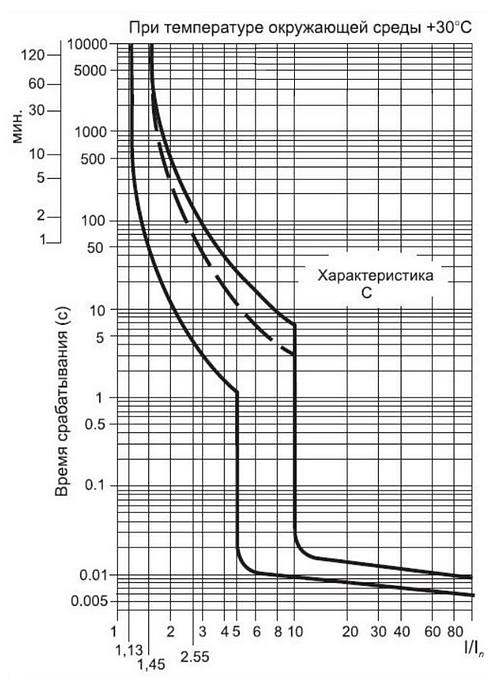

Время-токовая характеристика C означает мгновенное электромагнитное срабатывание при токе в диапазоне 5–10 крат от номинала (от 400 до 800 А для 80 А). Это компромиссный вариант для цепей со смешанной нагрузкой и умеренными пусковыми токами — осветительные, розеточные и двигательные группы без тяжёлого пуска.

Тепловой расцепитель реагирует на длительную перегрузку по биметаллической пластине, электромагнитный — на бросок тока при коротком замыкании. Номинальный ток 80 А определяет порог, выше которого начинается тепловое срабатывание с выдержкой, зависящей от кратности перегрузки.

Что такое отключающая способность 10kA?

Отключающая способность 10 кА (10 000 А) — максимальный ток короткого замыкания, который аппарат гарантированно разрывает без разрушения. Для цепей вблизи трансформаторных подстанций и мощных вводов это важный параметр: чем выше ожидаемый ток КЗ, тем выше должна быть требуемая отключающая способность.

Обозначение 4.5M в маркировке у ряда производителей указывает на вариант исполнения или класс токоограничения. При проектировании ориентируйтесь на паспортную величину Icn/Icu конкретного артикула и расчётный ток КЗ в точке установки.

Ключевые характеристики

Параметр	Значение
Число полюсов	3P
Номинальный ток (In)	80 А
Характеристика срабатывания	C
Отключающая способность	10 кА
Номинальное напряжение	400 В AC
Частота	50 Гц
Монтаж	DIN-рейка 35 мм
Ширина	3 модуля
Стандарт	ГОСТ IEC 60898-1

Частые вопросы

Для чего нужна характеристика C у автомата 80А?

Характеристика C обеспечивает мгновенное срабатывание при 5–10-кратном токе и подходит для смешанных нагрузок с умеренными пусковыми токами — освещения, розеток и двигателей без тяжёлого пуска.

Можно ли защитить трёхфазный двигатель автоматом BA47-100?

Да, для двигателей небольшой мощности с умеренным пуском. При тяжёлом пуске рассматривают характеристику D, а для полноценной защиты от перегрузки двигателя дополнительно применяют тепловое реле.

Что означает отключающая способность 10kA?

Это максимальный ток короткого замыкания, который автомат разорвёт без повреждения. Значение должно быть не ниже расчётного тока КЗ в точке установки аппарата.

Какое сечение кабеля подключать к автомату 80А?

Ориентировочно медь 25–35 мм² в зависимости от способа прокладки, температуры и длины линии. Точное сечение определяют расчётом по допустимому длительному току.

Чем отличается 3P от 1P+N?

3P коммутирует три фазы с общим механизмом отключения и применяется в трёхфазных цепях. 1P+N рассчитан на однофазную линию с отключением фазы и нейтрали.
