Как выбрать автоматический выключатель в литом корпусе (MCCB): ток, отключающая способность, число полюсов

Автоматический выключатель в литом корпусе (MCCB, Moulded Case Circuit Breaker) — это коммутационно-защитный аппарат в изолированном литом корпусе, предназначенный для защиты силовых цепей от перегрузки и короткого замыкания на токах примерно от 16 до 1600А. Чтобы выбрать MCCB правильно, нужно последовательно определить четыре ключевых параметра: номинальный рабочий ток (In) — по расчётному току нагрузки с запасом; номинальную предельную отключающую способность (Icu, кА) — по ожидаемому току короткого замыкания в точке установки; число полюсов (1P/2P/3P/4P) — по схеме сети; и расцепитель (термомагнитный/электронный) — по характеру нагрузки.

Что такое MCCB и где он применяется?

MCCB занимает промежуточное положение между модульными автоматами (MCB) на DIN-рейку и воздушными автоматами (ACB). Литой корпус из термостойкого пластика обеспечивает механическую прочность, электрическую изоляцию токоведущих частей и гашение дуги при отключении токов короткого замыкания. Внутри корпуса объединены силовые контакты, дугогасительная камера, механизм свободного расцепления и расцепители — тепловой (защита от перегрузки) и электромагнитный (защита от КЗ), а в современных исполнениях — электронный блок расцепления.

Основная сфера применения — вводные и распределительные цепи промышленных и коммерческих объектов: главные распределительные щиты (ГРЩ), распределительные пункты, щиты силовой автоматики, вводы на трансформаторных подстанциях, защита электродвигателей, конденсаторных установок, генераторов и мощных потребителей. Там, где номинальный ток превышает возможности модульных автоматов (обычно свыше 100–125 А) или где требуется высокая отключающая способность и регулировка уставок, MCCB становится стандартным решением.

В отличие от MCB, у которого уставки жёстко фиксированы конструкцией, многие MCCB имеют регулировку тока теплового расцепителя (Ir) и порога срабатывания электромагнитного расцепителя (Ii). Это позволяет одним типоразмером аппарата закрывать целый диапазон токов и точно настраивать защиту под конкретную нагрузку, что упрощает проектирование, складской запас и обеспечивает селективность.

Нормативная база в Республике Беларусь и странах ЕАЭС опирается на серию стандартов ГОСТ IEC/МЭК 60947: общие требования содержит ГОСТ IEC 60947-1, а собственно автоматические выключатели — ГОСТ IEC 60947-2. Именно по этим документам нормируются токи, категории применения, отключающая способность и климатические условия эксплуатации.

Как определить номинальный ток (In) автоматического выключателя?

Номинальный ток MCCB выбирается так, чтобы аппарат уверенно пропускал рабочий (расчётный) ток нагрузки, но при этом надёжно защищал кабель и оборудование от перегрузки. Базовое условие подбора: расчётный ток цепи (Iр) ≤ номинальный (или установленный) ток расцепителя (In/Ir) ≤ длительно допустимый ток кабеля (Iz). Нарушение этого неравенства приводит либо к ложным отключениям, либо к незащищённости проводника от перегрева.

Расчётный ток трёхфазной нагрузки определяют по мощности: для активной нагрузки ток равен мощности, делённой на произведение линейного напряжения (400 В), корня из трёх и коэффициента мощности. Для однофазной цепи ток равен мощности, делённой на 230 В и cos φ. Для двигателей учитывают КПД и коэффициент мощности, указанные на шильдике, а также кратность пусковых токов, которая для асинхронных двигателей обычно составляет 5–7 номиналов.

Практический запас по номиналу закладывают в пределах 10–25 %: например, при расчётном токе 40 А разумно взять аппарат на 50 А или использовать типоразмер 63 А с уставкой Ir около 0,8. Слишком большой запас недопустим — если номинал автомата заметно превышает допустимый ток кабеля, защита от перегрузки фактически отсутствует, и при токе, меньшем уставки, но выше допустимого для проводника, кабель будет перегреваться без отключения.

Отдельно учитывают температуру окружающей среды. Тепловые расцепители калибруются, как правило, при +30 °C. В горячих щитах, плотной компоновке или в южных помещениях фактическая отключающая уставка снижается, поэтому для теплонагруженных сборок применяют температурную коррекцию по данным производителя либо закладывают дополнительный запас.

Значения сечений в таблице ориентировочные и приведены для медных кабелей при типовых условиях прокладки; в проекте их уточняют по ПУЭ и таблицам длительно допустимых токов с учётом способа прокладки, группировки и температуры.

Что такое отключающая способность (Icu, Ics) и как её выбрать?

Отключающая способность — важнейший параметр безопасности MCCB, показывающий максимальный ток короткого замыкания, который аппарат способен разорвать без разрушения и потери работоспособности. По ГОСТ IEC 60947-2 нормируются две величины: Icu — номинальная предельная отключающая способность (кА), и Ics — номинальная рабочая отключающая способность (кА), обычно выражаемая в процентах от Icu (например, 50 %, 75 % или 100 %).

Разница принципиальна. Icu — это предельный ток, который автомат отключит один раз, после чего может потребоваться его замена (гарантируется целостность корпуса и безопасность оператора). Ics — ток, после отключения которого аппарат сохраняет работоспособность и может продолжать эксплуатироваться. Чем ближе Ics к Icu, тем «выносливее» аппарат при повторных КЗ. Для ответственных цепей стремятся к соотношению Ics = 75–100 % Icu.

Правило выбора: отключающая способность аппарата должна быть не меньше ожидаемого тока короткого замыкания в точке его установки. Ток КЗ зависит от мощности питающего трансформатора, длины и сечения кабелей до точки установки. Вблизи мощной подстанции токи КЗ высоки, и на вводе требуется Icu 35–65 кА и выше; в удалённых распределительных цепях с длинными линиями ток КЗ падает, и достаточно 16–25 кА.

Типовые классы отключающей способности MCCB: 18, 25, 36, 50, 65, 85 и 100 кА при 400 В. Занижать этот параметр недопустимо — при КЗ, превышающем Icu, возможны разрушение корпуса, невозможность гашения дуги и опасность для персонала. Завышение безопасно, но увеличивает стоимость, поэтому Icu подбирают по расчёту токов КЗ. Как компромисс применяют каскадную (резервную) защиту, когда вышестоящий аппарат помогает гасить дугу нижестоящему — но это допустимо только для проверенных производителем комбинаций.

Обратите внимание на связь Icu с напряжением: у одного аппарата отключающая способность различается для сетей 400 В и 690 В — с ростом напряжения Icu снижается. Поэтому в паспорте всегда указывают Icu для каждого номинала напряжения (Ue).

Сколько полюсов нужно: 1P, 2P, 3P или 4P?

Число полюсов определяется схемой сети и требованиями к коммутации нейтрали. В трёхфазных сетях базовым решением является трёхполюсный аппарат (3P), который коммутирует и защищает три фазных проводника, а нейтраль (при её наличии) проходит через щит транзитом. Такой вариант применяется для трёхфазных двигателей, симметричных силовых нагрузок и там, где отключение нейтрали не требуется.

Четырёхполюсный аппарат (4P) коммутирует три фазы и нейтраль. Он необходим в системах, где нейтраль должна разрываться для безопасного обслуживания или где возможен несимметричный режим и потенциал на нейтрали. Особенно это важно в системах заземления TN-C-S и TT, при наличии источников резервного питания и генераторов, при защите от обратного питания через нейтраль. Существуют исполнения 4P с защищённой и с незащищённой (транзитной, но коммутируемой) нейтралью.

Однополюсные (1P) и двухполюсные (2P) аппараты в литом корпусе применяются реже — преимущественно в однофазных цепях (фаза или фаза+нейтраль) при больших токах, в цепях постоянного тока или в специфических промышленных схемах. Для стандартного бытового и мелкораспределительного сектора однофазные цепи чаще закрывают модульными автоматами (MCB), а MCCB на 1P/2P используют, когда требуются высокие токи или отключающая способность.

Отдельно стоит учитывать применение MCCB в сетях постоянного тока (солнечные электростанции, тяговые и аккумуляторные системы). Для DC-цепей нужны аппараты, специально сертифицированные на постоянный ток, с указанным номинальным напряжением DC и, как правило, с последовательным соединением полюсов для увеличения разрываемого напряжения. Использовать AC-аппарат в цепи постоянного тока без проверки полярности и напряжения нельзя — гашение дуги постоянного тока сложнее.

Как выбрать характеристику расцепителя (B, C, D) и тип расцепления?

Характеристика расцепителя описывает соотношение между током и временем срабатывания, прежде всего порог мгновенного электромагнитного расцепления. У аппаратов с термомагнитным расцепителем применяются характеристики, аналогичные модульным: тип B (срабатывание при 3–5 In), тип C (5–10 In) и тип D (10–14 In). Для крупных MCCB порог часто задаётся регулировкой Ii в кратности установленного тока (например, 5–10 Ir).

Тип B выбирают для цепей с малыми пусковыми токами и большой протяжённостью, где важна чувствительность к КЗ (освещение, длинные линии, чисто активные нагрузки). Тип C — универсальное решение для смешанной нагрузки с умеренными пусковыми токами: розеточные группы, распределение, небольшие двигатели. Тип D предназначен для нагрузок с высокими пусковыми токами: электродвигатели, трансформаторы, конденсаторные батареи, где кратковременный пусковой бросок не должен вызывать ложное отключение.

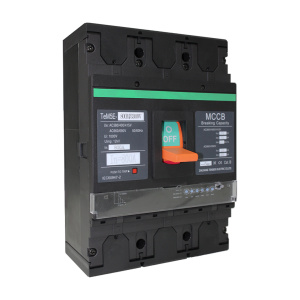

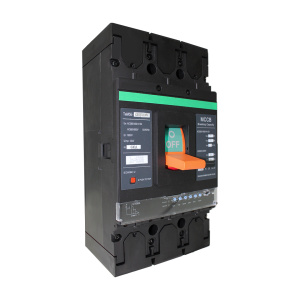

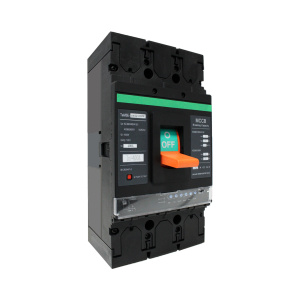

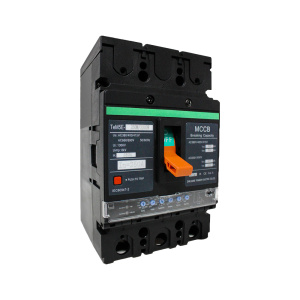

В крупных MCCB всё шире используются электронные (микропроцессорные) расцепители. Они обеспечивают независимую регулировку функций: L (защита от перегрузки, длинная выдержка), S (короткая выдержка для селективности), I (мгновенное отключение) и иногда G (защита от замыканий на землю) — так называемые защиты LSIG. Электронные расцепители дают точную настройку уставок и времязадержек, что критично для построения селективных схем в многоуровневых распределительных сетях.

Термомагнитные расцепители проще и дешевле, стабильны, не требуют вспомогательного питания и хорошо подходят для типовых цепей до 250–400 А. Электронные предпочтительны на больших токах, для ответственных вводов и там, где нужна селективность по времени и защита от токов утечки на землю. Выбор типа расцепления напрямую влияет на надёжность работы и на отсутствие ложных отключений при пусках.

Как обеспечить селективность MCCB в распределительной сети?

Селективность (избирательность) — это свойство защиты, при котором при коротком замыкании отключается только ближайший к месту аварии аппарат, а вышестоящие остаются включёнными. Это исключает обесточивание всего щита или объекта из-за локальной неисправности и является обязательным требованием для ответственных потребителей.

Различают токовую и временную селективность. Токовая обеспечивается разницей уставок мгновенного расцепления: нижестоящий аппарат срабатывает при меньшем токе, чем порог вышестоящего. Она работает надёжно, пока ток КЗ у нижестоящего аппарата ниже порога срабатывания вышестоящего. Временная селективность реализуется через выдержку времени (функция S у электронных расцепителей): вышестоящий аппарат срабатывает с задержкой, давая нижестоящему отключиться первым.

Для практического подбора удобно использовать таблицы селективности производителя, где указаны предельные токи КЗ, до которых пара «вышестоящий–нижестоящий» аппарат остаётся селективной. Общее правило: между ступенями защиты выдерживают кратность номиналов не менее 1,6 (лучше 2–3), а для электронных расцепителей задают ступенчатую выдержку времени по функции S. При этом нужно контролировать, чтобы суммарное время отключения оставалось в пределах термической стойкости кабелей и оборудования.

Каскадная защита (backup protection) — отдельная концепция, при которой нижестоящий аппарат с меньшей Icu защищается вышестоящим при токах КЗ, превышающих его собственную отключающую способность. Она экономит средства, но частично снижает селективность и допустима только для комбинаций аппаратов, официально проверенных изготовителем.

Какие ещё параметры учитывать при выборе MCCB?

Помимо четырёх основных параметров, при подборе учитывают номинальное напряжение (Ue) — оно должно соответствовать сети (обычно 400 В или 690 В AC), номинальный ток корпуса (типоразмер, определяющий габарит и максимальный номинал расцепителя), а также категорию применения по коммутационной способности. Категория A — обычные аппараты без нормированной задержки при КЗ, категория B — аппараты с нормированной кратковременной выдерживаемой способностью (Icw), пригодные для построения селективных схем на вводах.

Существенны климатические и монтажные условия: степень защиты оболочки щита (IP), температурный диапазон, высота над уровнем моря (при высотах свыше 2000 м вводят поправки на напряжение и ток), допустимость установки в горизонтальном или вертикальном положении. Важны также способ присоединения проводников (передние, задние или туннельные зажимы, шинные адаптеры) и наличие места под кабельные наконечники.

Отдельно рассматривают дополнительные принадлежности и аксессуары, расширяющие функциональность аппарата. К ним относятся независимый расцепитель (дистанционное отключение), минимальный расцепитель напряжения, вспомогательные и сигнальные контакты состояния, моторный привод для дистанционного управления, поворотные и выносные рукоятки, блокировки. При проектировании стоит заранее убедиться, что выбранная серия поддерживает нужные аксессуары.

Наконец, важна ресурсность: механическая и электрическая износостойкость (число циклов включения-отключения). Для цепей с частыми коммутациями (например, при управлении по расписанию) выбирают аппараты с повышенным ресурсом или применяют отдельный коммутационный аппарат — контактор, оставляя MCCB как защитный.

Какие ошибки чаще всего допускают при подборе MCCB?

Первая и самая опасная ошибка — занижение отключающей способности. Экономия на Icu при высоких токах КЗ на вводе приводит к тому, что при аварии аппарат не гасит дугу, разрушается и создаёт угрозу пожара и травм. Всегда сверяйте расчётный ток КЗ в точке установки с паспортным Icu для данного напряжения.

Вторая ошибка — выбор номинала «на глаз» без согласования с сечением кабеля. Если поставить автомат с большим запасом на тонкий кабель, защита от перегрузки не сработает вовремя, и проводник перегреется. Обратная ситуация — заниженный номинал при мощной нагрузке — приводит к ложным отключениям при пусках. Правильно связывать три величины: расчётный ток, уставку и допустимый ток кабеля.

Третья ошибка — неверная характеристика расцепителя для двигательной нагрузки. Аппарат типа B или C с низким порогом мгновенного расцепления будет отключаться при пуске двигателя. Для таких нагрузок нужен тип D или регулируемый электромагнитный расцепитель с порогом 8–12 Ir. Четвёртая типичная ошибка — игнорирование селективности: без согласования уставок при локальном КЗ обесточивается весь объект.

Пятая ошибка — пренебрежение температурной коррекцией и высотой установки, из-за чего фактические уставки отличаются от паспортных. Шестая — использование AC-аппарата в цепи постоянного тока без проверки допустимого напряжения DC. Седьмая — момент затяжки контактных зажимов: недотянутые силовые соединения перегреваются и являются частой причиной аварий, поэтому затяжку выполняют строго по паспортному моменту динамометрическим инструментом и периодически проверяют при обслуживании.

Как подобрать MCCB под конкретное применение: примеры

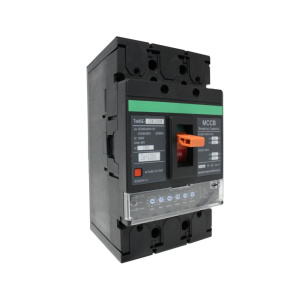

Рассмотрим подбор на характерных задачах. Для вводного аппарата небольшого ГРЩ с расчётной нагрузкой около 130 А при токе КЗ на вводе порядка 30 кА логично выбрать трёх- или четырёхполюсный MCCB типоразмера 160 А с установленным током Ir около 0,85 (≈136 А), отключающей способностью Icu не менее 36 кА и, при необходимости селективности, с электронным расцепителем и функцией S. Число полюсов — 4P, если нейтраль должна коммутироваться.

Для защиты асинхронного двигателя мощностью около 45 кВт (рабочий ток порядка 85 А, пусковой — до 500–600 А) подходит трёхполюсный MCCB на 100 А с характеристикой D или регулируемым электромагнитным расцепителем, настроенным на 8–10 Ir, чтобы пусковой бросок не вызывал ложного отключения, а защита от КЗ сохранялась. Отключающую способность выбирают по току КЗ у двигателя.

Что касается сравнения с модульными автоматами на популярных номиналах — C16, C25, C32, — эти токи чаще относятся к групповым цепям, где применяют MCB. Однако сравнение помогает понять логику характеристик: автомат C16 отключается мгновенно при 80–160 А, C25 — при 125–250 А, C32 — при 160–320 А. В MCCB тот же принцип реализован через регулируемую кратность Im, что даёт гибкость при защите двигателей и трансформаторов. Ниже — сопоставление характеристик срабатывания.

Эти примеры показывают главный принцип: MCCB благодаря регулировкам заменяет целую линейку фиксированных аппаратов и позволяет точно настроить защиту, сохранив запас по номинальному току корпуса для будущего роста нагрузки.

Практические рекомендации по монтажу и эксплуатации MCCB

Монтаж начинают с проверки соответствия аппарата проекту: номинал, число полюсов, Icu, напряжение и характеристика должны совпадать с расчётными. Аппарат устанавливают на монтажную панель или DIN-профиль в предусмотренном производителем положении, обеспечивая необходимые воздушные зазоры для отвода тепла и гашения дуги. Плотная компоновка без вентиляционных зазоров ведёт к перегреву и снижению фактической уставки.

Силовые проводники подключают наконечниками или шинами соответствующего сечения, соблюдая паспортный момент затяжки — это одно из ключевых условий надёжности. Слабый контакт создаёт переходное сопротивление, локальный нагрев и постепенную деградацию соединения вплоть до возгорания. После первичного пуска и через несколько недель эксплуатации затяжку рекомендуется проверить повторно, так как проводники под нагрузкой могут «усаживаться».

При наличии электронного расцепителя уставки (Ir, Im, времязадержки, при наличии — G) настраивают согласно расчёту селективности и защищаемому оборудованию, а не оставляют «по умолчанию». Настройки фиксируют в исполнительной документации. Для аппаратов с моторным приводом и дистанционными расцепителями проверяют правильность подключения цепей управления и напряжение вспомогательных контактов.

В эксплуатации периодически проводят осмотр: контролируют отсутствие следов перегрева на зажимах, состояние корпуса, срабатывание механизма ручного включения-отключения. Периодическое ручное «прощёлкивание» механизма (при обесточивании) поддерживает подвижность контактной системы. При срабатывании от короткого замыкания, близкого к Icu, аппарат осматривают, а при исчерпании ресурса Ics — заменяют. Соблюдение этих правил обеспечивает заявленный срок службы и безопасность распределительной сети.
