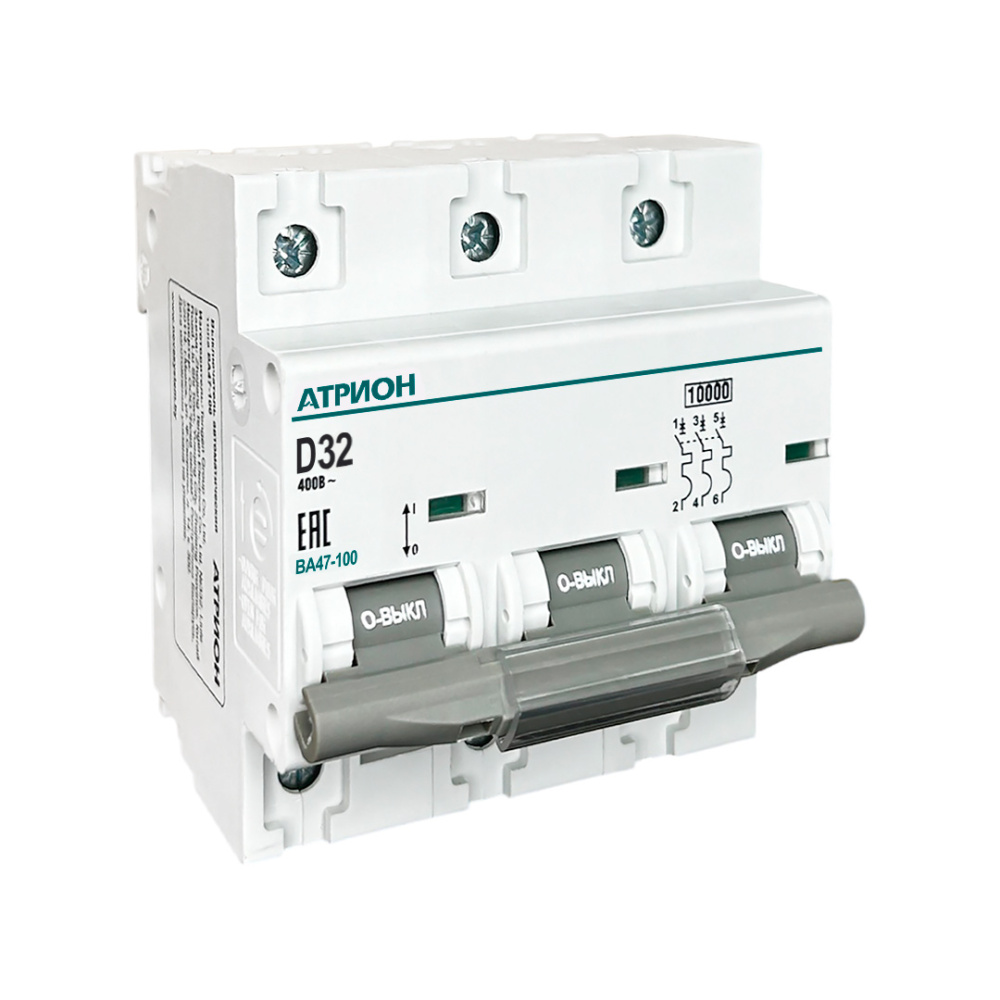

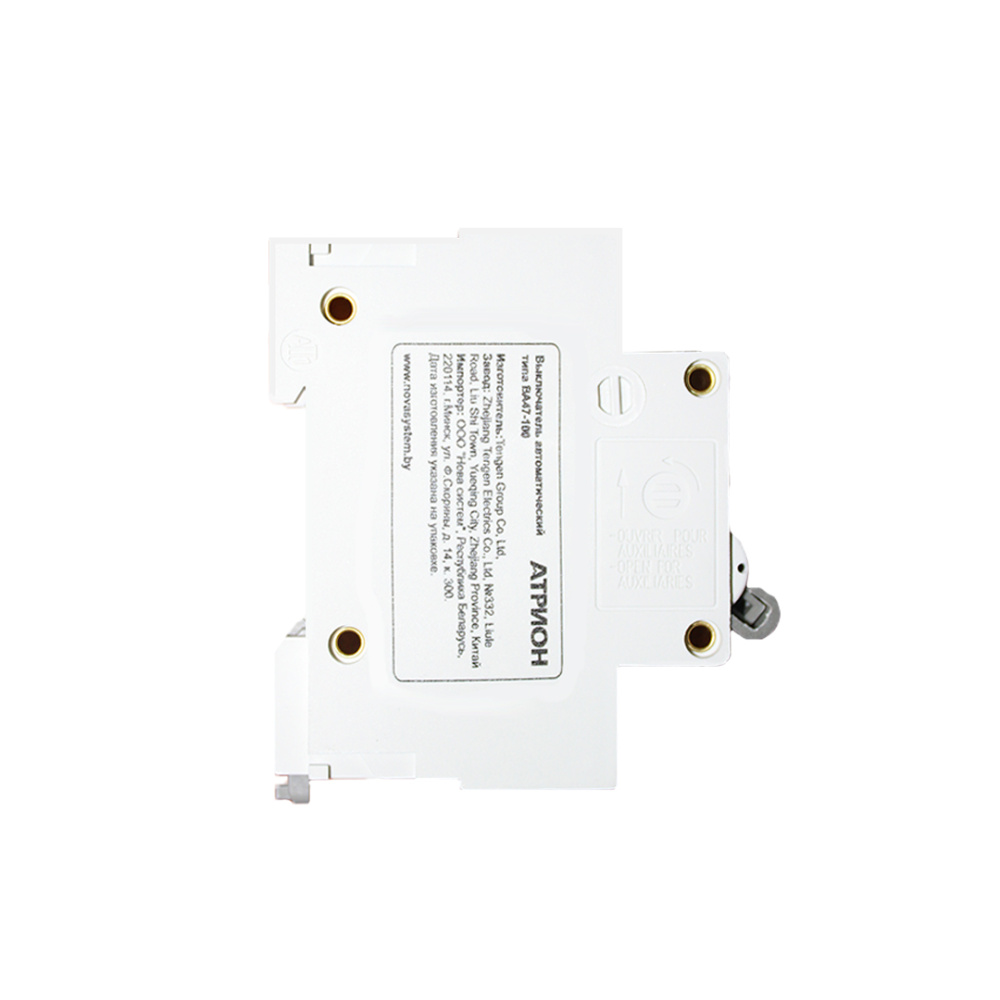

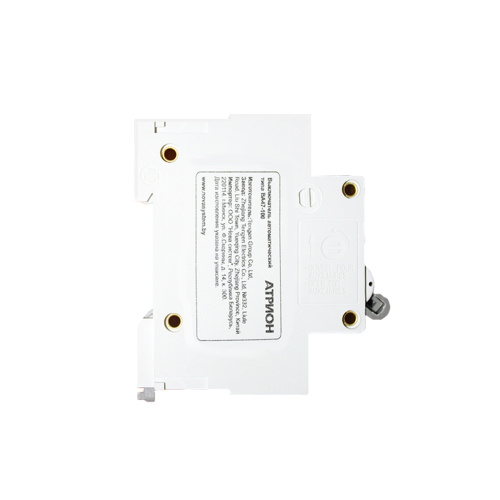

Выключатель автоматический BA47-100, 3P, 32A, хар-ка D, 10kA, 4.5M

Артикул: VA47100-3-32D

Характеристики

Серия продукта

BA47-100

Тип продукта

выключатель автоматический

Описание полюсов

Номинальный ток (In), A

Все характеристики

30,03 руб. / шт

Цена без НДС

В наличии (6)

- +

В корзину

Быстрый заказ

Консультация инженера

Индивидуальные условия

Удобный онлайн заказ

Доставка по всей Беларуси

Серия продукта	BA47-100
Тип продукта	выключатель автоматический
Описание полюсов	3P
Номинальный ток (In), A	32
Тип защитной характеристики	D
Монтаж	на DIN-рейку
? ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu). Отключающая способность (Icu) IEC/EN 60947-2, kA	10
Вид коммутируемого напряжения, V	AC
Количество модулей	4,5
Степень защиты	IP20
? (HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width) Габаритные размеры (HxDxW), mm	84x77x81
Номинальная частота (f), Гц	50
Максимальное сечение подключаемого проводника, mm²	50
Номинальное рабочее напряжение (Un), V	230/400 AC
Тип клеммы	одинарная хомутный зажим
Температура окружающей среды (рабочая), °С	-40_+50
Механическая износостойкость, не менее циклов	20000
Стандарты	ГОСТ Р 50345, IEC/EN 60898-1
Подключение питания	произвольное
Возможность подключения гребенки	нет
Индикация положения контактов	есть
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Вес, g	0,48
Электрическая износостойкость, не менее циклов	6000
Возможность пломбировки	есть
Аналоги	VA47100-3-32D Выключатель автоматический ВА47-100, 3Р, 32А хар.D MCB47100-3-32D-PRO Автоматический выключатель 3P 32А (D) 10kA ВА 47-100 EKF PROxima

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100. фото

Быстрый просмотр

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100.

Артикул: РН45-63

В наличии (652)

16,90 руб. / шт

Цена без НДС

В корзину

- +

В корзину

Описание

ВА47-100 3P 32А с характеристикой D и отключающей способностью 10 кА — трёхполюсный модульный автоматический выключатель для защиты трёхфазных цепей с высокими пусковыми токами: электродвигателей, трансформаторов, конденсаторных установок. Расцепитель типа D срабатывает мгновенно при токе 10–20×In (320–640 А), что исключает ложные отключения при пуске, а тепловой расцепитель защищает от длительных перегрузок. Монтаж на DIN-рейку 35 мм, ширина 3 модуля (54 мм).

Что означают маркировки ВА47-100 3P 32А D 10kA?

Номинал 32 А — рабочий ток, который автомат пропускает длительно без срабатывания теплового расцепителя. Исполнение 3P означает три защищённых полюса с общей рукояткой: все фазы коммутируются одновременно, что обязательно для трёхфазной нагрузки. Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) — максимальный ток короткого замыкания, который аппарат гарантированно разрывает без разрушения.

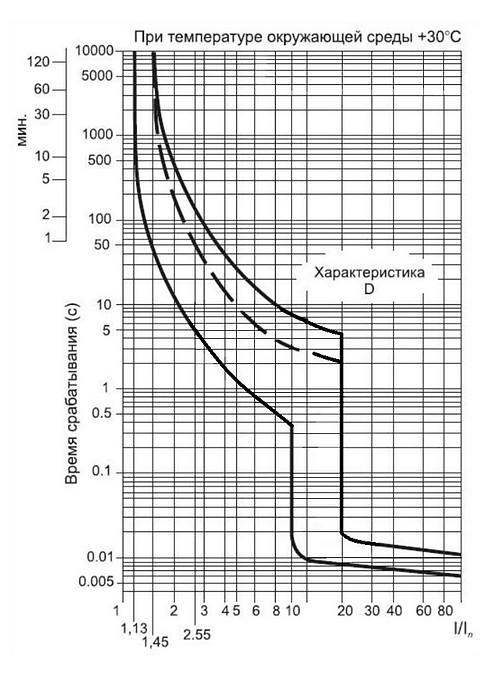

Характеристика D задаёт зону мгновенного расцепления в диапазоне от 10 до 20 номиналов. Для 32 А это ток от 320 до 640 А, при превышении которого электромагнитный расцепитель срабатывает за доли миллисекунды. Класс токоограничения 3 обеспечивает ограничение энергии КЗ, продлевая ресурс защищаемого оборудования и проводки.

Где применяется автомат с характеристикой D?

Тип D предназначен для нагрузок с кратными пусковыми токами, где характеристики B и C дают ложные отключения. Это прямой пуск асинхронных двигателей, насосы, компрессоры, вентиляторы, сварочные и трансформаторные цепи, устройства с большими ёмкостными токами включения. Для таких потребителей кратность пускового тока достигает 7–12×In, и зона D надёжно перекрывает пусковой бросок.

Для освещения, розеточных групп и бытовых линий характеристика D избыточна — там применяют B или C. Выбор D оправдан именно в силовых и индуктивных цепях, где важно отстроиться от пускового тока, сохранив защиту от КЗ.

Как подобрать номинал и сечение кабеля?

Номинал автомата выбирают так, чтобы рабочий ток нагрузки не превышал In, а сечение кабеля выдерживало длительный ток автомата. Для 32 А в трёхфазной сети при прокладке медным кабелем обычно применяют сечение 6 мм². Важно проверить, что ток КЗ в точке установки не превышает 10 кА, иначе требуется аппарат с большей отключающей способностью.

Селективность с вышестоящими аппаратами обеспечивается ступенчатым выбором номиналов и характеристик. При последовательной защите мощных линий характеристику D ставят ближе к нагрузке, а вводные аппараты подбирают с учётом времятоковых зон.

Параметр	Значение
Число полюсов	3P
Номинальный ток In	32 А
Характеристика	D (10–20×In)
Отключающая способность Icn	10 кА
Номинальное напряжение	400 В AC
Класс токоограничения	3
Стандарт	ГОСТ IEC 60898-1
Монтаж	DIN-рейка 35 мм
Ширина	3 модуля (54 мм)
Степень защиты	IP20

Чем характеристика D отличается от B и C?

Отличие заключается в зоне мгновенного срабатывания электромагнитного расцепителя. У типа B это 3–5×In, у типа C — 5–10×In, у типа D — 10–20×In. Чем выше кратность, тем большие пусковые броски допускает аппарат без отключения, но тем выше требование к минимальному току КЗ для надёжного срабатывания защиты.

Тепловой расцепитель во всех типах работает одинаково — он реагирует на длительную перегрузку. Разница только в реакции на кратковременные токовые импульсы, поэтому выбор характеристики определяется исключительно характером нагрузки.

Можно ли подобрать аналог ВА47-100?

Модульные автоматы категории 10 кА унифицированы по присоединительным размерам и времятоковым характеристикам ГОСТ IEC 60898-1, поэтому ВА47-100 3P 32А D взаимозаменяем с аппаратами того же номинала, числа полюсов и характеристики у разных производителей. При замене сверяют отключающую способность, характеристику и класс токоограничения.

Частые вопросы

Подходит ли ВА47-100 тип D для защиты электродвигателя?

Да, характеристика D рассчитана на кратные пусковые токи двигателей и не даёт ложных отключений при прямом пуске, одновременно защищая от перегрузки и КЗ.

Какое сечение кабеля ставить на 32 А?

Для медного кабеля в трёхфазной линии обычно применяют сечение 6 мм², уточняя по способу прокладки, длине линии и условиям охлаждения.

Что значит 10kA у автомата?

Это номинальная отключающая способность Icn — максимальный ток короткого замыкания, который аппарат разрывает без повреждения. Ток КЗ в точке установки не должен её превышать.

Чем D отличается от C при одном номинале?

Тип C срабатывает мгновенно при 5–10×In, тип D — при 10–20×In. D допускает большие пусковые броски, поэтому применяется для индуктивных и двигательных нагрузок.

Можно ли использовать 3P для однофазной сети?

Технически возможно задействовать один полюс, но экономически и схемно нецелесообразно — трёхполюсный аппарат предназначен для трёхфазной нагрузки с одновременным отключением всех фаз.

Каталог выключателей автоматических ВА47-100 873,1 кб

Паспорт ВА 47-100 361,7 кб

Каталог выключателей автоматических ВА47-100 873,1 кб

Паспорт ВА 47-100 361,7 кб
