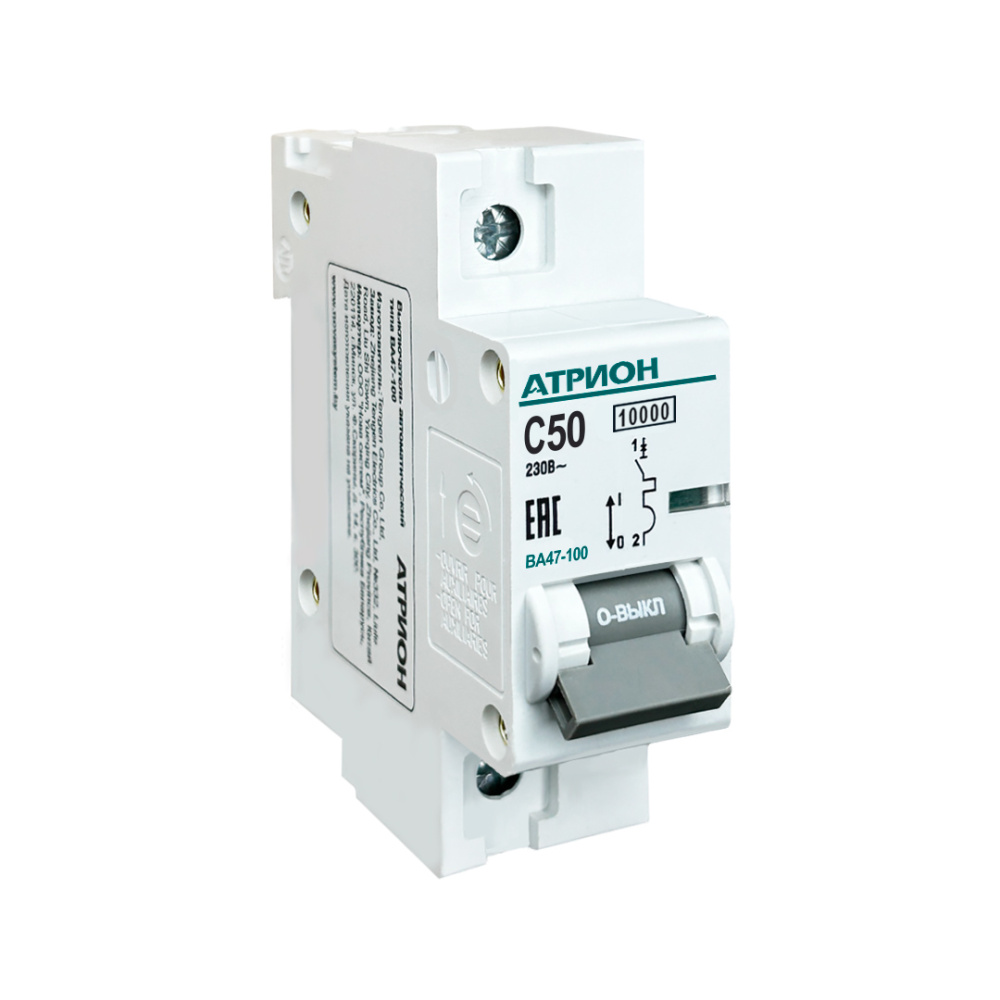

Выключатель автоматический BA47-100, 1P, 50A, хар-ка С, 10kA, 1.5M
Артикул:
VA47100-1-50C
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
1P
Номинальный ток (In), A
50
Все характеристики
10,01 руб.
/ шт
Цена без НДС
В наличии (9)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
1P |
|
Номинальный ток (In), A
|
50 |
|
Тип защитной характеристики
|
C |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
1,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x27 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,16 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-1-50C Выключатель автоматический ВА47-100, 1Р, 50А, хар.С MCB47100-1-50C-BAS Автоматический выключатель 1P 50А (C) 10kA ВА 47-100 EKF Basic |
Описание
Автоматический выключатель BA47-100, 1P, 50A — однополюсный модульный аппарат с характеристикой срабатывания C и отключающей способностью 10 кА, предназначенный для защиты кабельных линий и конечных потребителей от перегрузки и короткого замыкания. Монтируется на DIN-рейку 35 мм, ширина корпуса 1.5 модуля (около 27 мм), рассчитан на сети переменного тока 230/400 В. Применяется в распределительных и групповых щитах, где требуется номинал 50 А с усиленной коммутационной стойкостью.
Какие технические характеристики у BA47-100 1P 50A?
Ключевые параметры определяются конструкцией серии BA47-100 (аналог ВА47-100), ориентированной на номиналы среднего и повышенного тока. Номинальный ток 50 А при характеристике C означает порог электромагнитного расцепителя в диапазоне 5–10 крат от номинала, то есть мгновенное отключение наступает при токах примерно 250–500 А. Это оптимально для смешанных нагрузок с умеренными пусковыми токами — розеточных групп, освещения, бытовой и слаботочной техники, насосов небольшой мощности.
|
Параметр |
Значение |
|---|---|
|
Число полюсов |
1P |
|
Номинальный ток (In) |
50 A |
|
Характеристика |
C (5–10·In) |
|
Отключающая способность |
10 000 A (10 kA) |
|
Номинальное напряжение |
230/400 В AC |
|
Частота |
50/60 Гц |
|
Ширина |
1.5 модуля (~27 мм) |
|
Монтаж |
DIN-рейка 35 мм |
|
Стандарт |
ГОСТ IEC 60898-1 / IEC 60898-1 |

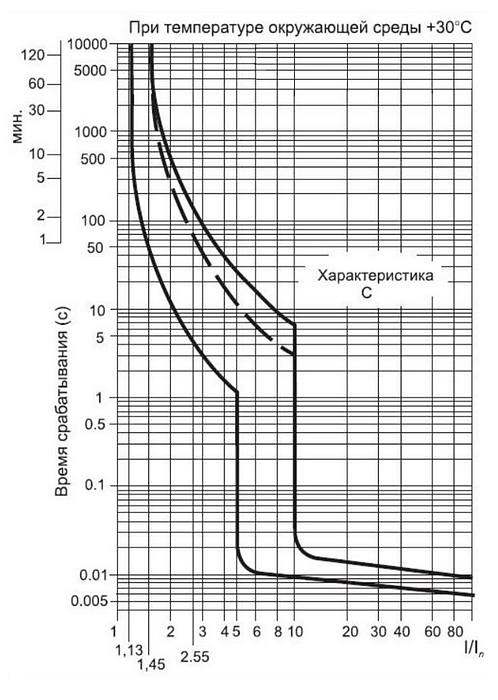

Что означают характеристика C и 10 kA?
Характеристика C — наиболее распространённая времятоковая кривая для универсальных применений. Тепловой расцепитель отрабатывает перегрузку с выдержкой времени, а электромагнитный мгновенно размыкает цепь при коротком замыкании. Для кривой C это 5–10-кратный номинал, что обеспечивает устойчивость к кратковременным пусковым броскам и одновременно надёжную защиту проводника.
Отключающая способность 10 kA показывает максимальный ток короткого замыкания, который автомат гарантированно разрывает без разрушения. Значение 10 кА выше стандартных 4,5–6 кА и востребовано на вводных и магистральных участках, расположенных близко к трансформаторной подстанции, где расчётные токи КЗ выше.
Где применяется однополюсный автомат на 50 А?
Однополюсный исполнение коммутирует фазный проводник и используется в однофазных сетях 230 В, а также в составе многополюсных сборок трёхфазных щитов. Номинал 50 А типичен для групповых и подгрупповых линий, вводов квартир и небольших объектов, питания распределительных шкафов второй ступени. Ширина 1.5 модуля позволяет компактно формировать ряды в щите с использованием гребенчатых шин.
Как подобрать сечение кабеля под автомат 50 А?
Номинал защитного аппарата согласуется с длительно допустимым током проводника: автомат не должен превышать токовую нагрузку кабеля. Для 50 А при медном проводнике в типовых условиях прокладки ориентируются на сечение 10 мм², при алюминии — 16 мм². Точное значение определяется способом прокладки, температурой среды и количеством совместно проложенных кабелей согласно ПУЭ.
Частые вопросы
Можно ли ставить однополюсный автомат на ноль?
Нет. Однополюсный аппарат коммутирует только фазу; разрывать нулевой рабочий проводник штатным автоматом не допускается — для этого применяют двухполюсные модели.
В чём разница между характеристиками B и C?
Кривая B срабатывает при 3–5-кратном токе, C — при 5–10-кратном. C лучше переносит пусковые броски двигателей и импульсных блоков питания, B чувствительнее к перегрузкам.
Подходит ли 10 kA для квартирного щита?
Да, 10 кА — запас по стойкости к КЗ выше бытового минимума 4,5–6 кА, что особенно полезно при близком расположении к подстанции и на вводных линиях.
Какой ресурс у автоматического выключателя?
По IEC 60898-1 модульные автоматы рассчитаны на несколько тысяч коммутационных циклов; реальный срок службы зависит от частоты срабатываний и токов нагрузки.
Нужна ли дополнительная УЗО-защита?
Автомат защищает от перегрузки и КЗ, но не реагирует на токи утечки. Для защиты человека от поражения током дополнительно устанавливают УЗО или дифавтомат.
