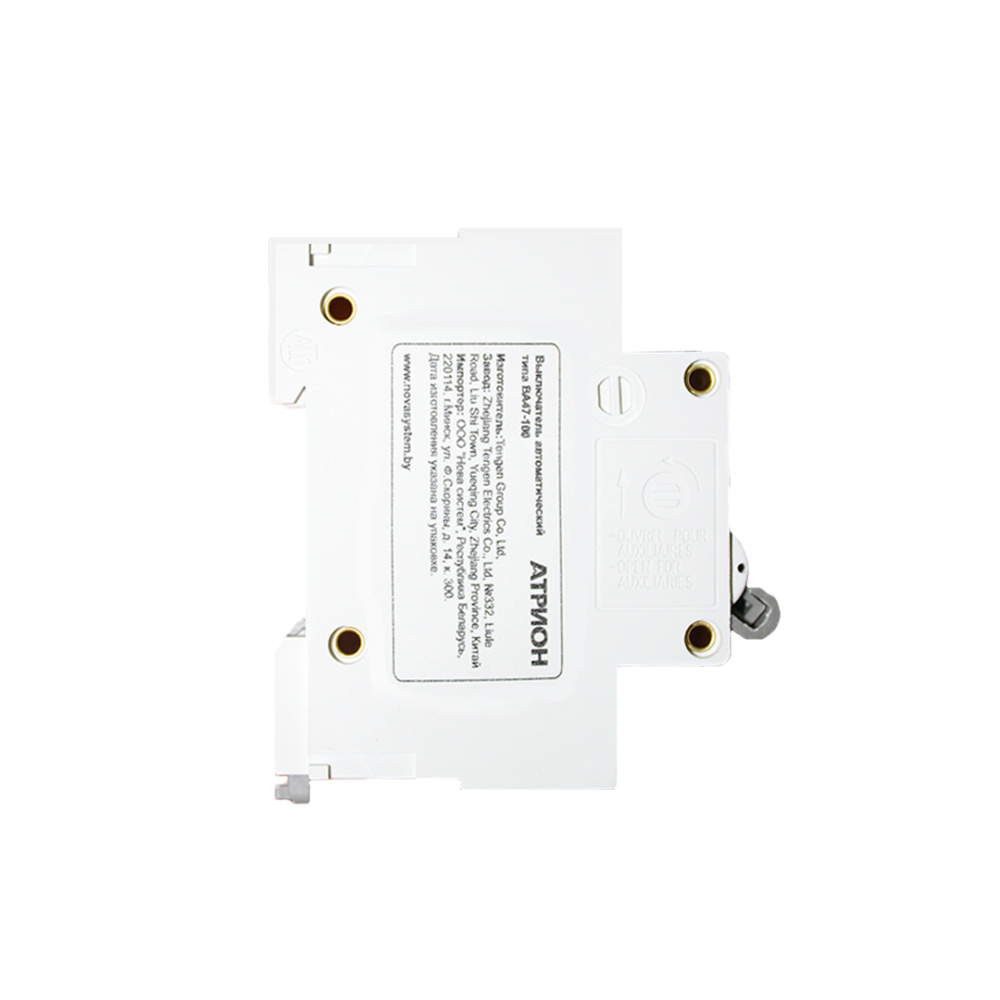

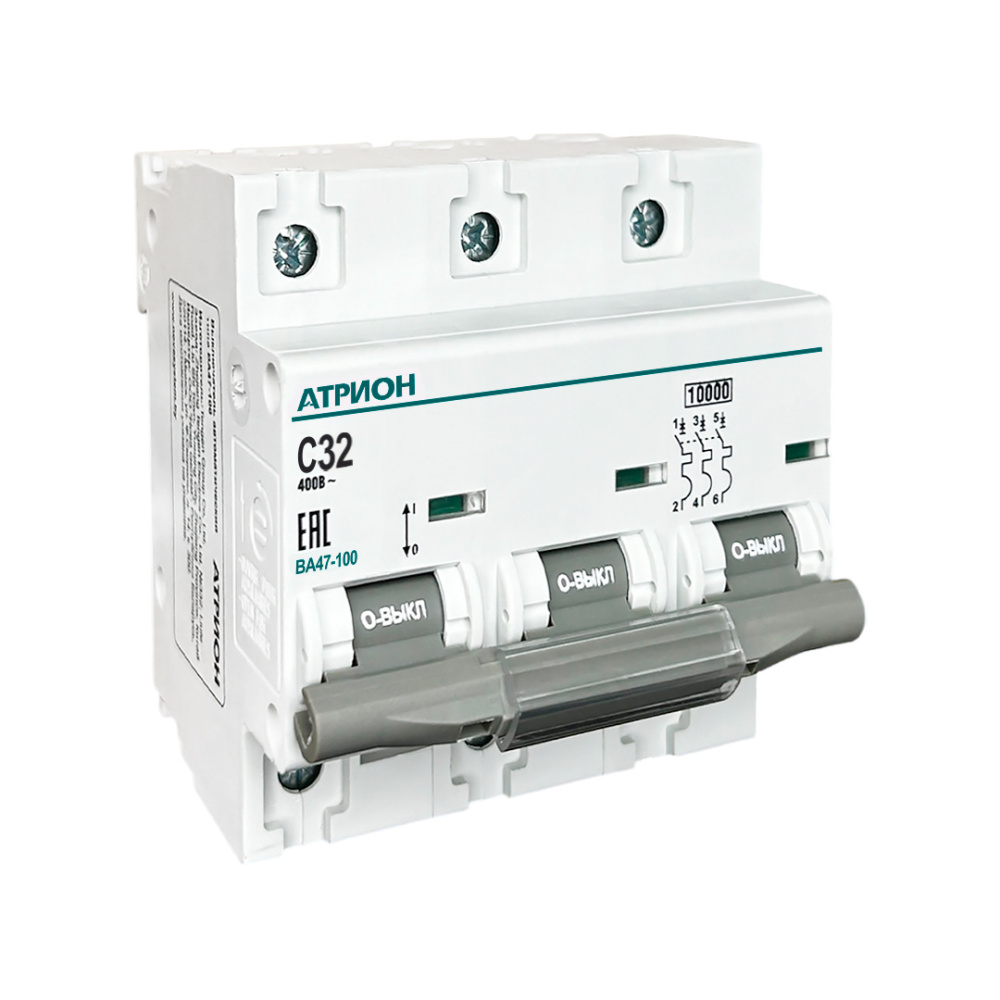

Выключатель автоматический BA47-100, 3P, 32A, хар-ка C, 10kA, 4.5M
- Previous
- Next
Артикул:
VA47100-3-32C
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
3P
Номинальный ток (In), A
32
Все характеристики
30,03 руб.
/ шт
Цена без НДС
В наличии (207)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
3P |
|
Номинальный ток (In), A
|
32 |
|
Тип защитной характеристики
|
C |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
4,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x81 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,48 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-3-32C Выключатель автоматический ВА47-100, 3Р, 32А, хар.С MCB47100-3-32C-BAS Автоматический выключатель 3P 32А (C) 10kA ВА 47-100 EKF Basic MCB47100-3-32C-BAS Автоматический выключатель 3P 32А (C) 10kA ВА 47-100 EKF Basic |
Описание
Автоматический выключатель BA47-100 3P 32A характеристики C с отключающей способностью 10 кА — модульный трёхполюсный аппарат для защиты трёхфазных линий 400 В от перегрузки и короткого замыкания. Номинальный ток 32 А, кривая срабатывания C, монтаж на DIN-рейку 35 мм. Применяется в распределительных щитах для защиты кабельных линий, розеточных групп и двигательной нагрузки с умеренными пусковыми токами.
Что означают параметры BA47-100 3P 32A C 10kA?
Обозначение 3P указывает на три защищённых полюса — аппарат разрывает все три фазы одновременно при срабатывании по любому из них, что обязательно для трёхфазных потребителей. Номинал 32 А — длительный ток, который автомат пропускает без отключения; при перегрузке срабатывает тепловой расцепитель, при коротком замыкании — электромагнитный.

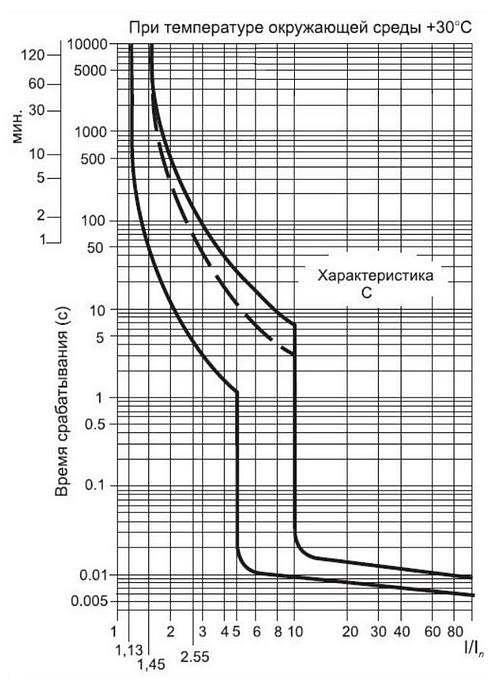

Характеристика C означает мгновенное срабатывание электромагнитного расцепителя в диапазоне 5–10-кратного номинального тока (160–320 А для 32 А). Это стандартный выбор для смешанной нагрузки с индуктивными пусковыми токами — насосов, вентиляторов, небольших двигателей. Отключающая способность 10 кА (класс по ГОСТ IEC 60898-1) допускает установку ближе к вводу, где токи КЗ выше, чем в конечных группах.
Где применяется трёхполюсный автомат на 32 А?
Аппарат ставят в вводно-распределительных устройствах, этажных и квартирных щитах, шкафах автоматизации и на объектах малой промышленности. Ток 32 А соответствует защите медных кабелей сечением 6 мм² при открытой прокладке; при выборе сечения учитывают способ прокладки, температуру среды и коэффициенты группировки по ГОСТ.
Три полюса необходимы для питания трёхфазных двигателей, компрессоров, станков и нагревателей, а также для распределения по группам в трёхфазных щитах. Одновременное отключение всех фаз исключает работу нагрузки на двух фазах при аварии.
Основные технические характеристики
|
Параметр |
Значение |
|---|---|
|
Число полюсов |
3P |
|
Номинальный ток (In) |
32 А |
|
Время-токовая характеристика |
C (5–10·In) |
|
Отключающая способность |
10 кА |
|
Номинальное напряжение |
400 В AC |
|
Частота |
50 Гц |
|
Монтаж |
DIN-рейка 35 мм |
|
Стандарт |
ГОСТ IEC 60898-1 |
|
Степень защиты (в щите) |
IP20 |
На что обратить внимание при монтаже?
Подключение выполняют при снятом напряжении, соблюдая момент затяжки клемм по паспорту — недотяг вызывает нагрев контактов. Верхние и нижние зажимы допускают питание сверху или снизу, но в пределах одного щита придерживаются единой схемы. Для распределения между несколькими автоматами применяют трёхфазные гребёнчатые шины соответствующего сечения.
После установки проверяют затяжку, порядок фаз и работу механизма взводом рукоятки. Периодический осмотр контактных соединений продлевает ресурс аппарата.
Частые вопросы
Чем характеристика C отличается от B и D?
Кривая C срабатывает при 5–10·In, B — при 3–5·In, D — при 10–20·In. C — универсальный выбор для смешанной нагрузки с умеренными пусковыми токами.
Что означает отключающая способность 10 кА?
Это максимальный ток короткого замыкания, который автомат гарантированно отключает без разрушения. Значение должно быть не ниже расчётного тока КЗ в точке установки.
Какое сечение кабеля подходит для 32 А?
Ориентировочно медь 6 мм², но точное сечение рассчитывают по способу прокладки, температуре и группировке согласно ГОСТ и ПУЭ.
Можно ли использовать 3P автомат для однофазной сети?
Технически можно задействовать один полюс, но это нерационально; для однофазных линий применяют 1P или 1P+N аппараты.
Подходит ли автомат для защиты двигателя?
Кривая C защищает от КЗ и перегрузки линии; для полноценной защиты двигателя дополнительно применяют тепловое реле или мотор-автомат.
