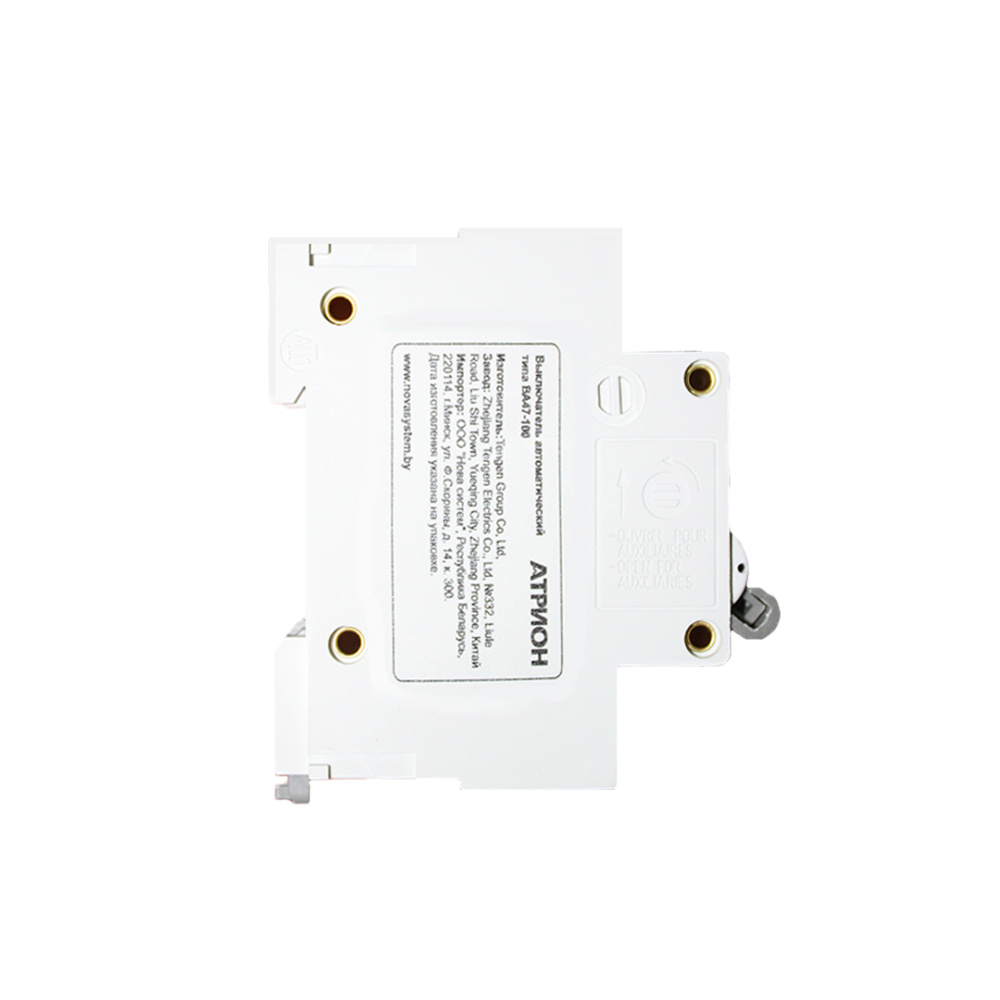

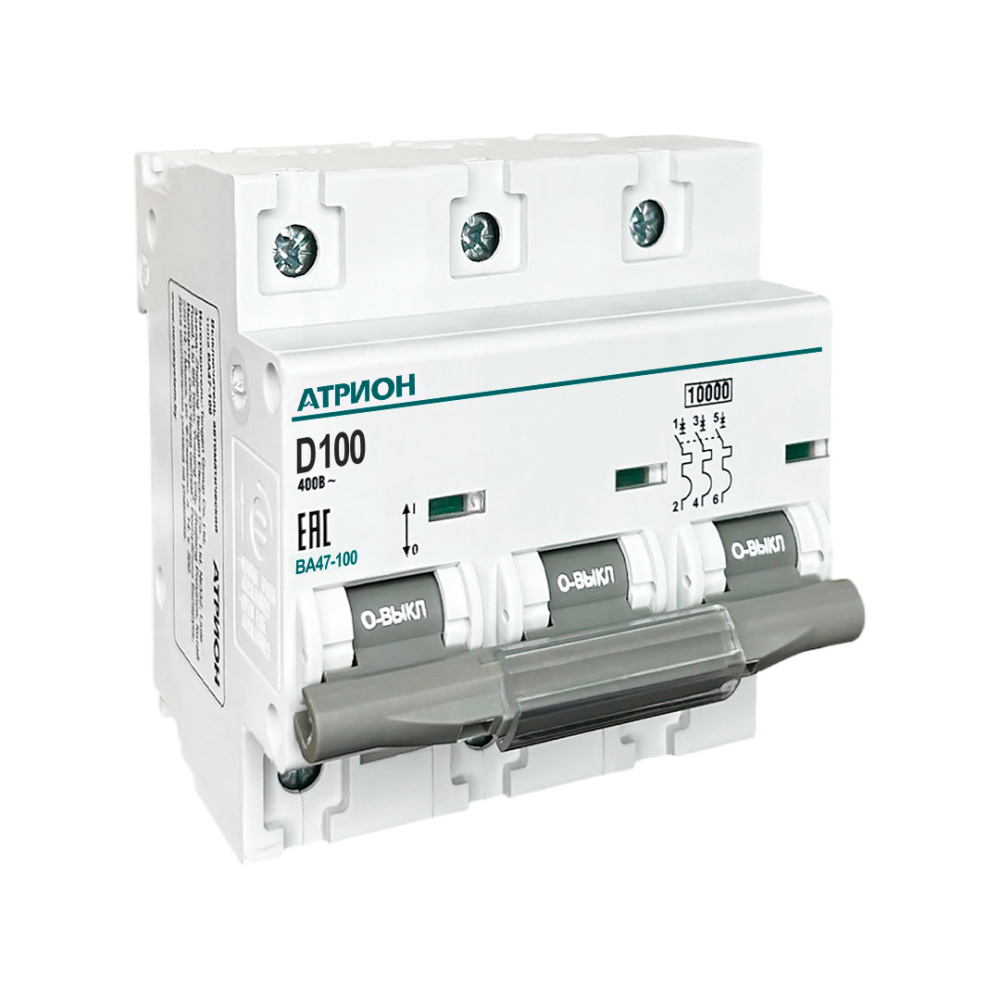

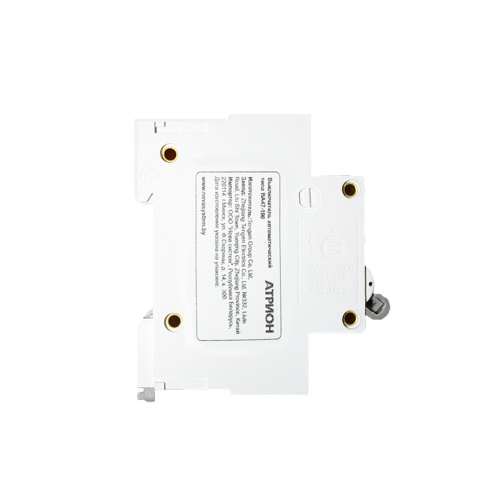

Выключатель автоматический BA47-100, 3P, 100A, хар-ка D, 10kA, 4.5M
- Previous
- Next
Артикул:
VA47100-3-100D
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
3P
Номинальный ток (In), A
100
Все характеристики
30,03 руб.
/ шт
Цена без НДС
В наличии (266)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
3P |
|
Номинальный ток (In), A
|
100 |
|
Тип защитной характеристики
|
D |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
4,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x81 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,48 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-3-100D Выключатель автоматический ВА47-100, 3Р, 100А хар.D MCB47100-3-100D-PRO Автоматический выключатель 3P 100А (D) 10kA ВА 47-100 EKF PROxima |
Описание
Автоматический выключатель ВА47-100, 3P, 100А, характеристика D, 10кА — трёхполюсный модульный аппарат на DIN-рейку шириной 4,5 модуля, предназначенный для защиты трёхфазных цепей от перегрузки и короткого замыкания. Номинальный ток 100 А, отключающая способность 10 кА, время-токовая кривая D рассчитана на нагрузки с высокими пусковыми токами. Применяется как вводной или групповой аппарат в распределительных щитах переменного тока 400 В.
Что такое ВА47-100 и где он применяется?
ВА47-100 — серия модульных автоматических выключателей на номиналы до 100–125 А, занимающая промежуточное положение между бытовыми ВА47-29/60 и силовыми автоматами в литом корпусе. Трёхполюсное исполнение коммутирует три фазы одновременно, обеспечивая общее расцепление при аварии в любой из них, что важно для питания трёхфазных двигателей, насосов, компрессоров и распределительных линий.
Аппарат монтируется на стандартную DIN-рейку 35 мм и соответствует требованиям ГОСТ IEC 60898-1 (МЭК 60898-1) для бытовых и аналогичных целей. Ширина корпуса 4,5 модуля (около 81 мм) позволяет разместить мощный автомат в типовом щите без применения аппаратов в литом корпусе.
Чем характеристика D отличается от B и C?

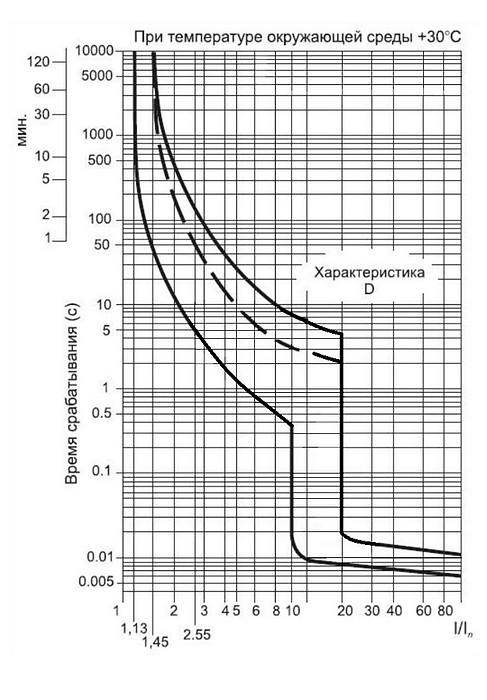

Время-токовая характеристика определяет кратность тока мгновенного (электромагнитного) расцепления. Для кривой D электромагнитный расцепитель срабатывает в диапазоне от 10 до 20 номиналов (10·In…20·In), тогда как для C это 5–10·In, а для B — 3–5·In. При 100 А это означает, что мгновенное отключение по кривой D происходит в зоне ориентировочно 1000–2000 А.
Характеристика D выбирается для нагрузок с большими пусковыми токами: электродвигатели, трансформаторы, конденсаторные установки, сварочное оборудование. Такой автомат не отключается ложно при пусковом броске, но сохраняет тепловую защиту от длительной перегрузки. Для чисто активных и бытовых нагрузок обычно достаточно кривой C.
Что означают 100А, 10кА и 4.5M?
Номинал 100 А — максимальный длительный рабочий ток цепи. Отключающая способность 10 кА (Icn) — наибольший ток короткого замыкания, который автомат гарантированно разорвёт без разрушения; значение подходит для щитов вблизи мощных трансформаторных подстанций. Параметр 4.5M описывает посадочную ширину в модулях (1 модуль = 18 мм), что учитывается при компоновке щита.
Основные характеристики
|
Параметр |
Значение |
|---|---|
|
Число полюсов |
3P |
|
Номинальный ток In |
100 А |
|
Время-токовая характеристика |
D (10–20·In) |
|
Отключающая способность Icn |
10 кА |
|
Номинальное напряжение |
400 В AC |
|
Ширина корпуса |
4,5 модуля (~81 мм) |
|
Монтаж |
DIN-рейка 35 мм |
|
Стандарт |
ГОСТ IEC 60898-1 |
|
Класс токоограничения |
3 |
Как правильно подобрать и подключить?
Сечение проводника подбирается по номиналу: для 100 А применяют медь ориентировочно 25–35 мм² в зависимости от способа прокладки и температуры. Клеммы рассчитаны на соответствующее сечение, затяжку выполняют моментом по инструкции производителя с последующей протяжкой после первого прогрева.
При выборе учитывают селективность: вышестоящий аппарат должен иметь больший номинал и, при необходимости, выдержку времени. Отключающую способность 10 кА сверяют с расчётным током КЗ в точке установки — у трансформаторов большой мощности может потребоваться аппарат с Icn 15 кА и выше.
Частые вопросы
Для каких нагрузок нужна характеристика D?
Для оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, трансформаторы, сварочные аппараты. Кривая D не срабатывает ложно при броске пуска, сохраняя защиту от перегрузки.
Подойдёт ли ВА47-100 в качестве вводного автомата?
Да, трёхполюсный аппарат на 100 А часто ставят на вводе трёхфазного щита, если расчётный ток КЗ не превышает 10 кА и требуется защита всех трёх фаз.
Какое сечение кабеля использовать на 100 А?
Ориентировочно медь 25–35 мм² в зависимости от способа прокладки, длины линии и температурных условий; точное значение определяют по ПУЭ и расчёту.
Чем 10 кА отличается от 6 кА?
Icn 10 кА означает большую стойкость к токам короткого замыкания и применяется в щитах ближе к мощным подстанциям, где токи КЗ выше, чем выдерживают аппараты на 4,5–6 кА.
Можно ли заменить ВА47-100 автоматом в литом корпусе?
Да, при номинале 100 А часто применяют и MCCB. Модульный ВА47-100 компактнее и дешевле, MCCB предпочтителен при больших токах КЗ и потребности в регулировках расцепителя.
