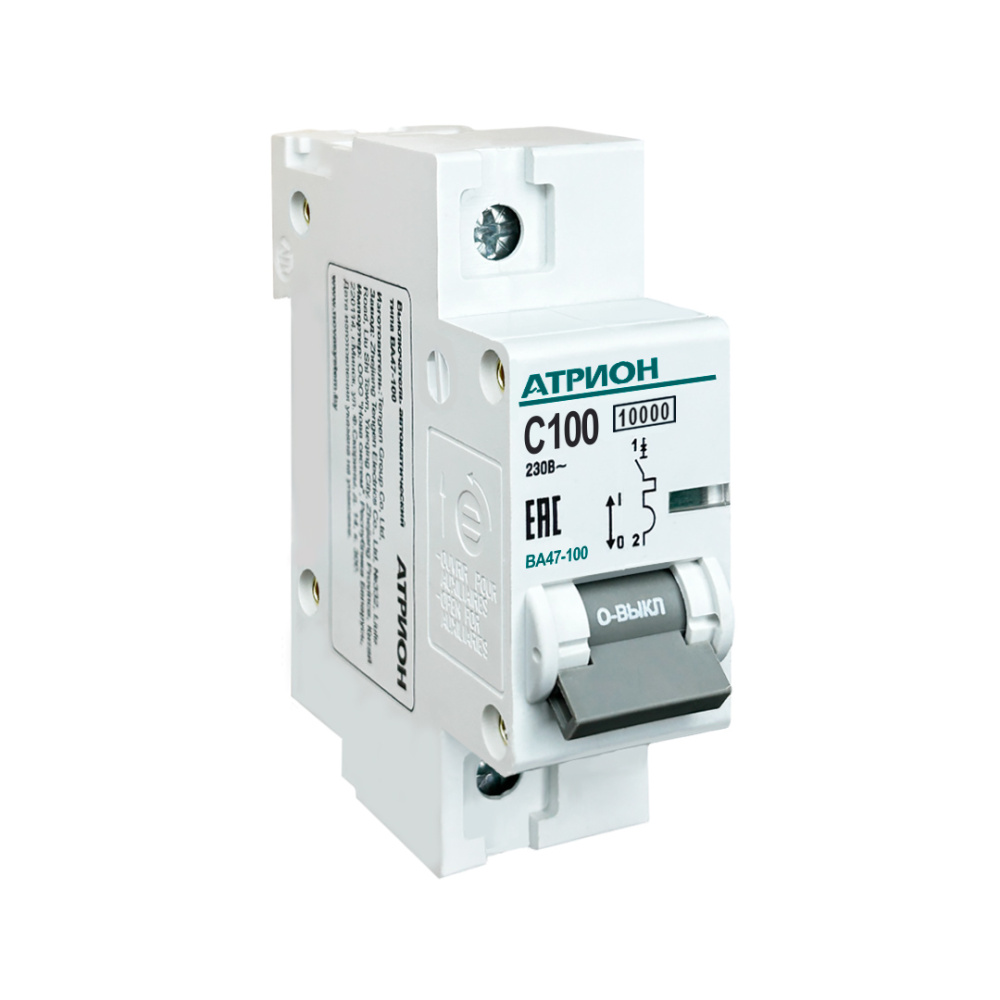

Выключатель автоматический BA47-100, 1P, 100A, хар-ка С, 10kA, 1.5M

Видео

Артикул: VA47100-1-100C

Характеристики

Серия продукта

BA47-100

Тип продукта

выключатель автоматический

Описание полюсов

Номинальный ток (In), A

100

Все характеристики

10,01 руб. / шт

Цена без НДС

В наличии (124)

- +

В корзину

Быстрый заказ

Консультация инженера

Индивидуальные условия

Удобный онлайн заказ

Доставка по всей Беларуси

Серия продукта	BA47-100
Тип продукта	выключатель автоматический
Описание полюсов	1P
Номинальный ток (In), A	100
Тип защитной характеристики	C
Монтаж	на DIN-рейку
? ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu). Отключающая способность (Icu) IEC/EN 60947-2, kA	10
Вид коммутируемого напряжения, V	AC
Количество модулей	1,5
Степень защиты	IP20
? (HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width) Габаритные размеры (HxDxW), mm	84x77x27
Номинальная частота (f), Гц	50
Максимальное сечение подключаемого проводника, mm²	50
Номинальное рабочее напряжение (Un), V	230/400 AC
Тип клеммы	одинарная хомутный зажим
Температура окружающей среды (рабочая), °С	-40_+50
Механическая износостойкость, не менее циклов	20000
Стандарты	ГОСТ Р 50345, IEC/EN 60898-1
Подключение питания	произвольное
Возможность подключения гребенки	нет
Индикация положения контактов	есть
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Вес, g	0,16
Электрическая износостойкость, не менее циклов	6000
Возможность пломбировки	есть
Аналоги	VA47100-1-100C Выключатель автоматический ВА47-100, 1Р, 100А, хар.С MCB47100-1-100C-BAS Автоматический выключатель 1P 100А (C) 10kA ВА 47-100 EKF Basic MCB47100-1-100C-BAS Автоматический выключатель 1P 100А (C) 10kA ВА 47-100 EKF Basic

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100. фото

Быстрый просмотр

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100.

Артикул: РН45-63

В наличии (652)

16,90 руб. / шт

Цена без НДС

В корзину

- +

В корзину

Описание

Автоматический выключатель ВА47-100, 1P, 100 А, характеристика C, отключающая способность 10 кА — однополюсный модульный автомат для защиты силовых цепей переменного тока от перегрузки и короткого замыкания. Монтируется на DIN-рейку 35 мм, занимает 1,5 модуля по ширине, рассчитан на номинальное напряжение до 230/400 В AC и соответствует требованиям ГОСТ IEC 60898-1. Применяется как вводной или групповой аппарат в щитах с нагрузкой до 100 А.

Что такое ВА47-100 и для чего он нужен?

ВА47-100 — серия модульных автоматов с увеличенным номиналом (63–125 А) и повышенной отключающей способностью по сравнению с распространёнными ВА47-29/63. Конструктивно это тепловой расцепитель (защита от перегрузки, инверсно-временная характеристика) и электромагнитный расцепитель (мгновенное отключение при КЗ) в едином корпусе с рычагом ручного управления и индикацией положения.

Исполнение 1P (один полюс) защищает и коммутирует одну фазу или фазный проводник. Такой аппарат ставят на отходящие линии значительной мощности, на ввод однофазных распределительных щитов, а также для защиты отдельного мощного потребителя.

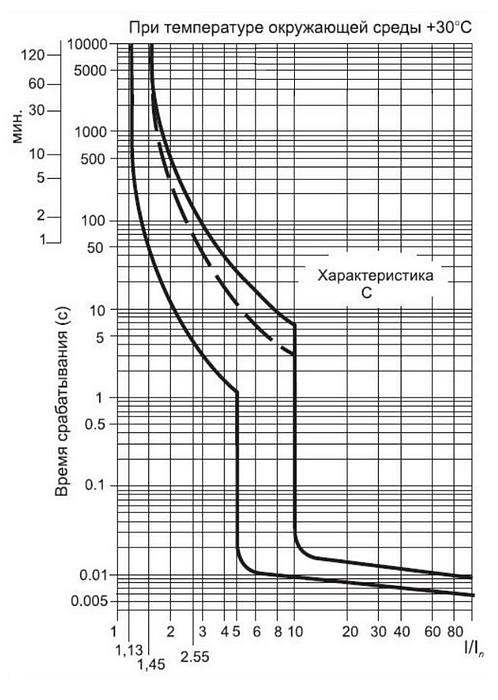

Что означает характеристика C и ток 100 А?

Характеристика C — наиболее универсальная кривая срабатывания: электромагнитный расцепитель срабатывает при токе от 5 до 10 номиналов. Для 100 А это диапазон мгновенного отключения ориентировочно 500–1000 А, что позволяет выдерживать типовые пусковые токи смешанной нагрузки — освещения, розеточных групп, двигателей малой мощности, насосов.

Номинал 100 А (In) — длительный ток, который автомат проводит без отключения. Тепловой расцепитель реагирует на перегрузку с выдержкой времени, обратно пропорциональной кратности тока, защищая кабель от перегрева. Сечение жил медного кабеля под такой номинал подбирают по ПУЭ, как правило от 25–35 мм² с учётом способа прокладки.

Что значит 10 kA и как выбрать отключающую способность?

Параметр 10 кА (Icn) — максимальный ток короткого замыкания, который автомат способен отключить без разрушения и утраты работоспособности. Значение выбирают по расчётному току КЗ в точке установки: чем ближе к трансформатору или вводу, тем выше ожидаемый ток и требуемая отключающая способность. Для вводных и распределительных щитов зданий 10 кА — типовое и достаточное значение.

При недостаточной отключающей способности автомат может не разорвать дугу при КЗ. Поэтому Icn аппарата должна быть не ниже расчётного тока короткого замыкания в месте монтажа.

Каковы основные технические характеристики?

Параметр	Значение
Число полюсов	1P
Номинальный ток (In)	100 А
Характеристика срабатывания	C (5–10·In)
Отключающая способность (Icn)	10 000 А (10 кА)
Номинальное напряжение	230/400 В AC
Ширина	1,5 модуля
Монтаж	DIN-рейка 35 мм
Класс токоограничения	3
Стандарт	ГОСТ IEC 60898-1
Степень защиты	IP20

Частые вопросы

Можно ли ставить ВА47-100 1P на вводе однофазной сети?

Да, однополюсный автомат подходит для ввода однофазной линии, но он коммутирует только фазу. Для полного разрыва фазы и нуля применяют двухполюсное исполнение (2P).

Чем характеристика C отличается от D?

Характеристика C рассчитана на смешанную нагрузку с умеренными пусковыми токами (5–10·In), D — на 10–20·In для двигателей и трансформаторов с высокими пусковыми токами.

Какое сечение кабеля под автомат 100 А?

Ориентировочно медь от 25–35 мм² в зависимости от способа прокладки и температуры; точное сечение определяют по ПУЭ и длительно допустимому току.

Чем ВА47-100 отличается от ВА47-29?

ВА47-100 рассчитан на более высокие номиналы (до 125 А) и повышенные токи КЗ, имеет усиленный корпус и контактную группу, тогда как ВА47-29 ограничен меньшими токами.

Достаточно ли 10 кА для квартирного и объектового щита?

Для большинства распределительных щитов зданий 10 кА достаточно; вблизи мощных трансформаторных подстанций может потребоваться аппарат с большей отключающей способностью.

Каталог выключателей автоматических ВА47-100 873,1 кб

Паспорт ВА 47-100 361,7 кб

Каталог выключателей автоматических ВА47-100 873,1 кб

Паспорт ВА 47-100 361,7 кб
