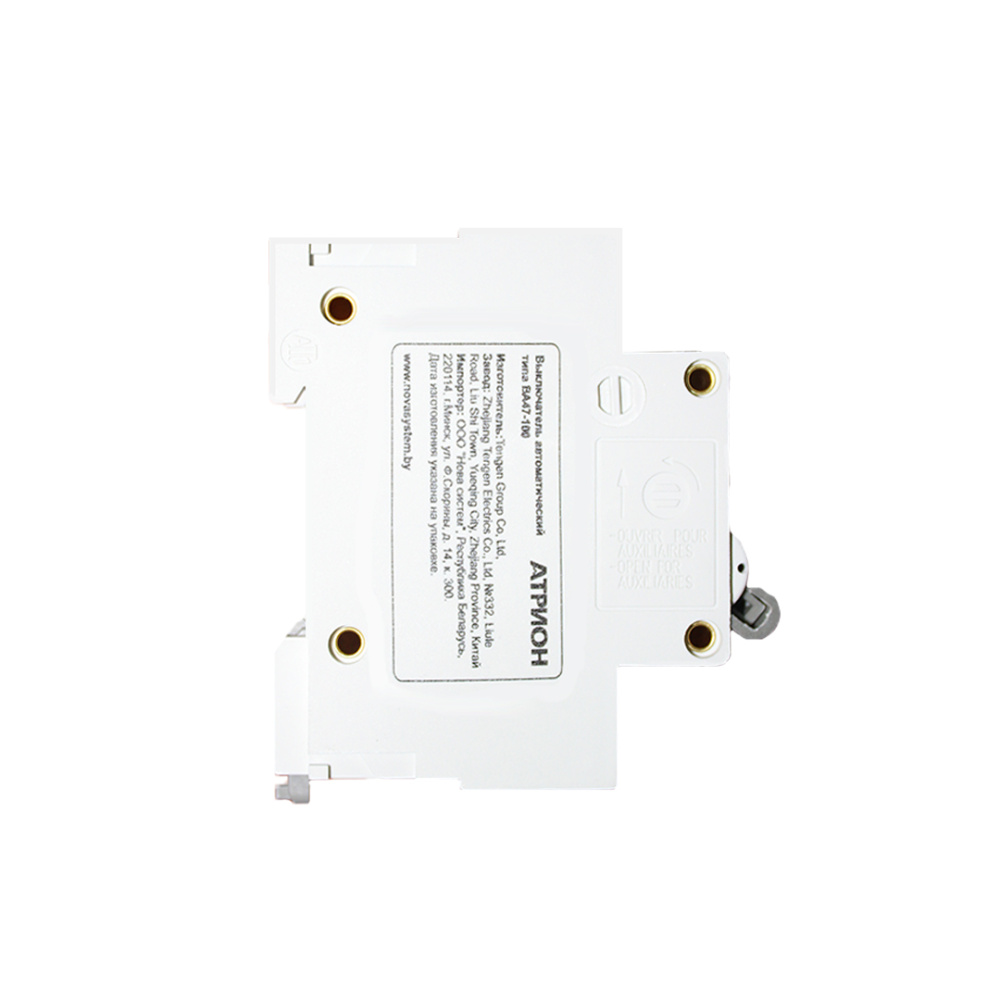

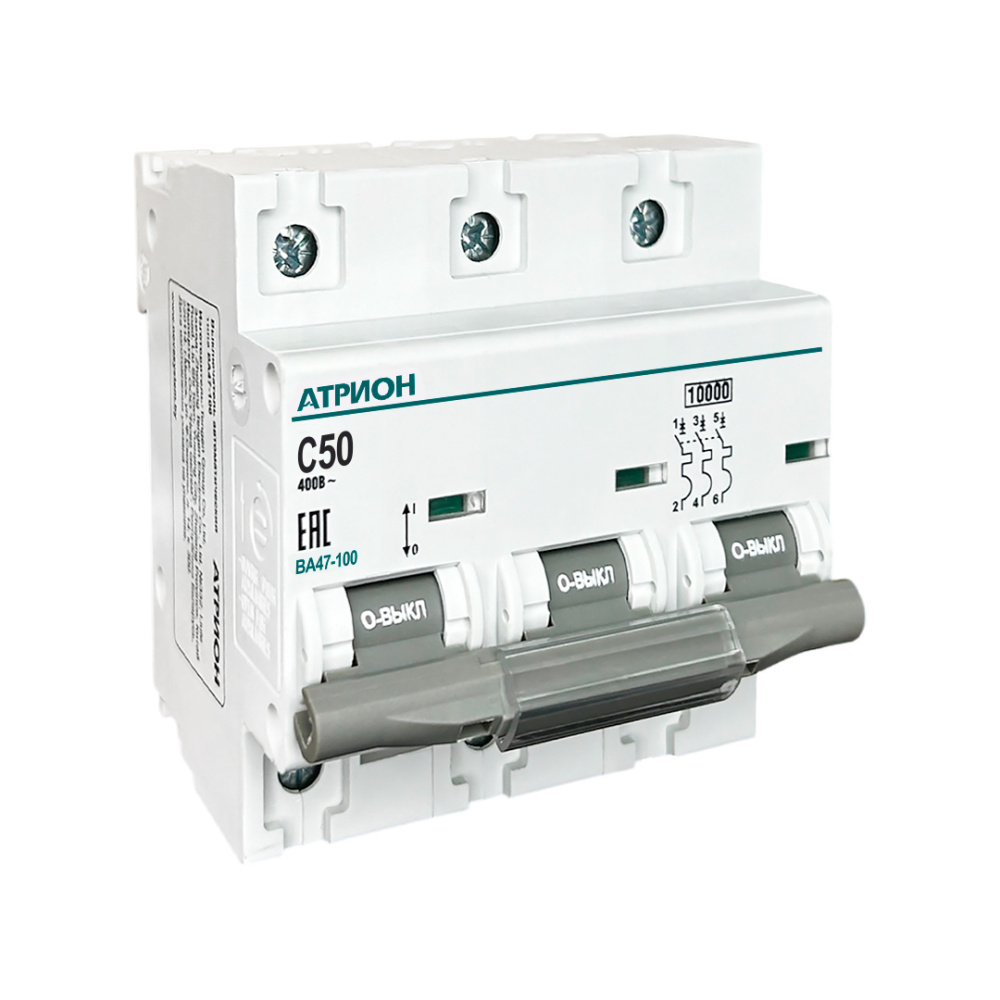

Выключатель автоматический BA47-100, 3P, 50A, хар-ка C, 10kA, 4.5M
- Previous
- Next
Артикул:
VA47100-3-50C
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
3P
Номинальный ток (In), A
50
Все характеристики
30,03 руб.
/ шт
Цена без НДС
В наличии (396)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
3P |
|
Номинальный ток (In), A
|
50 |
|
Тип защитной характеристики
|
C |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
4,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x81 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,48 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-3-50C Выключатель автоматический ВА47-100, 3Р, 50А, хар.С MCB47100-3-50C-BAS Автоматический выключатель 3P 50А (C) 10kA ВА 47-100 EKF Basic MCB47100-3-50C-BAS Автоматический выключатель 3P 50А (C) 10kA ВА 47-100 EKF Basic |
Описание
Автоматический выключатель ВА47-100 3P 50A с характеристикой C — трёхполюсный модульный аппарат на DIN-рейку для защиты трёхфазных цепей от перегрузок и коротких замыканий. Номинальный ток 50 А, предельная отключающая способность 10 кА, время-токовая характеристика C рассчитана на цепи со смешанной нагрузкой и умеренными пусковыми токами (3–5·In). Устройство соответствует требованиям ГОСТ IEC 60898-1 и предназначено для сетей 400 В переменного тока частотой 50 Гц.
Для чего применяется ВА47-100 3P 50A?
Аппарат используют как групповой или вводной автомат в трёхфазных распределительных щитах жилых, общественных и промышленных объектов. Три полюса с общей рукояткой обеспечивают одновременное отключение всех фаз, что важно для корректной защиты трёхфазных двигателей, насосов, станков и мощных нагревательных систем.
Серия с индексом 100 ориентирована на повышенные номиналы (как правило до 100–125 А) и усиленную коммутационную способность по сравнению с бытовой линейкой ВА47-29. Номинал 50 А подходит для распределительных линий сечением медного кабеля от 10 мм² и выше при открытой прокладке.

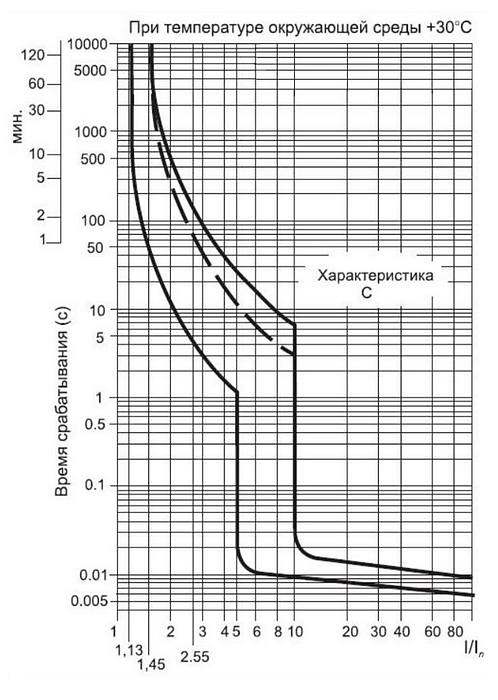

Что означает характеристика C и ток 10 кА?
Характеристика C — это тип расцепления, при котором электромагнитный расцепитель срабатывает в диапазоне 5–10 крат номинального тока. Такое поведение исключает ложные отключения при включении нагрузок с умеренными пусковыми токами: светотехники, трансформаторов, бытового и небольшого силового оборудования.
Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) показывает максимальный ток короткого замыкания, который автомат гарантированно разорвёт без разрушения. Значение 10 кА достаточно для объектов, расположенных вблизи трансформаторных подстанций, где токи КЗ выше, чем в удалённых бытовых сетях с типовыми 4,5 кА.
Какие технические характеристики у автомата?
|
Параметр |
Значение |
|---|---|
|
Число полюсов |
3P |
|
Номинальный ток (In) |
50 А |
|
Характеристика |
C (5–10·In) |
|
Отключающая способность (Icn) |
10 кА |
|
Номинальное напряжение |
400 В AC, 50 Гц |
|
Класс токоограничения |
3 |
|
Стандарт |
ГОСТ IEC 60898-1 |
|
Монтаж |
DIN-рейка 35 мм |
|
Ширина |
3 модуля |
Как подобрать номинал и подключить?
Номинальный ток автомата выбирают так, чтобы он был не ниже расчётного тока линии, но не превышал длительно допустимый ток кабеля. Для 50 А при характеристике C минимальное сечение медного проводника обычно принимают от 10 мм² с учётом способа прокладки и поправочных коэффициентов по ГОСТ.
Подключение выполняют винтовыми зажимами: питающие проводники рекомендуется заводить сверху, отходящую линию — снизу, хотя аппарат допускает обратную схему. Многопроволочные жилы опрессовывают наконечниками НШВИ, момент затяжки клемм контролируют динамометрической отвёрткой согласно паспорту.
Частые вопросы
Чем ВА47-100 отличается от ВА47-29?
Серия 100 рассчитана на бо́льшие номиналы и, как правило, более высокую отключающую способность. ВА47-29 — бытовая линейка на меньшие токи и типичные 4,5 кА.
Можно ли ставить автомат 50 А на вводе квартиры?
Трёхполюсный 50 А чаще применяется на вводе трёхфазного щита дома или в групповых линиях. Номинал подбирают по выделенной мощности и сечению ввода.
Подойдёт ли характеристика C для электродвигателя?
Для двигателей с умеренным пуском характеристика C применима, но для частых тяжёлых пусков предпочтительнее кривая D (10–20·In).
Что выбрать — 10 кА или 4,5 кА?
10 кА нужно там, где ожидаемый ток КЗ высок — вблизи подстанции или на вводе. Для удалённых бытовых линий достаточно 4,5–6 кА.
Какая ширина на DIN-рейке?
Трёхполюсное исполнение занимает 3 модуля стандартной ширины 17,5 мм каждый.
Паспорт ВА 47-100
361,7 кб
Паспорт ВА 47-100
361,7 кб
