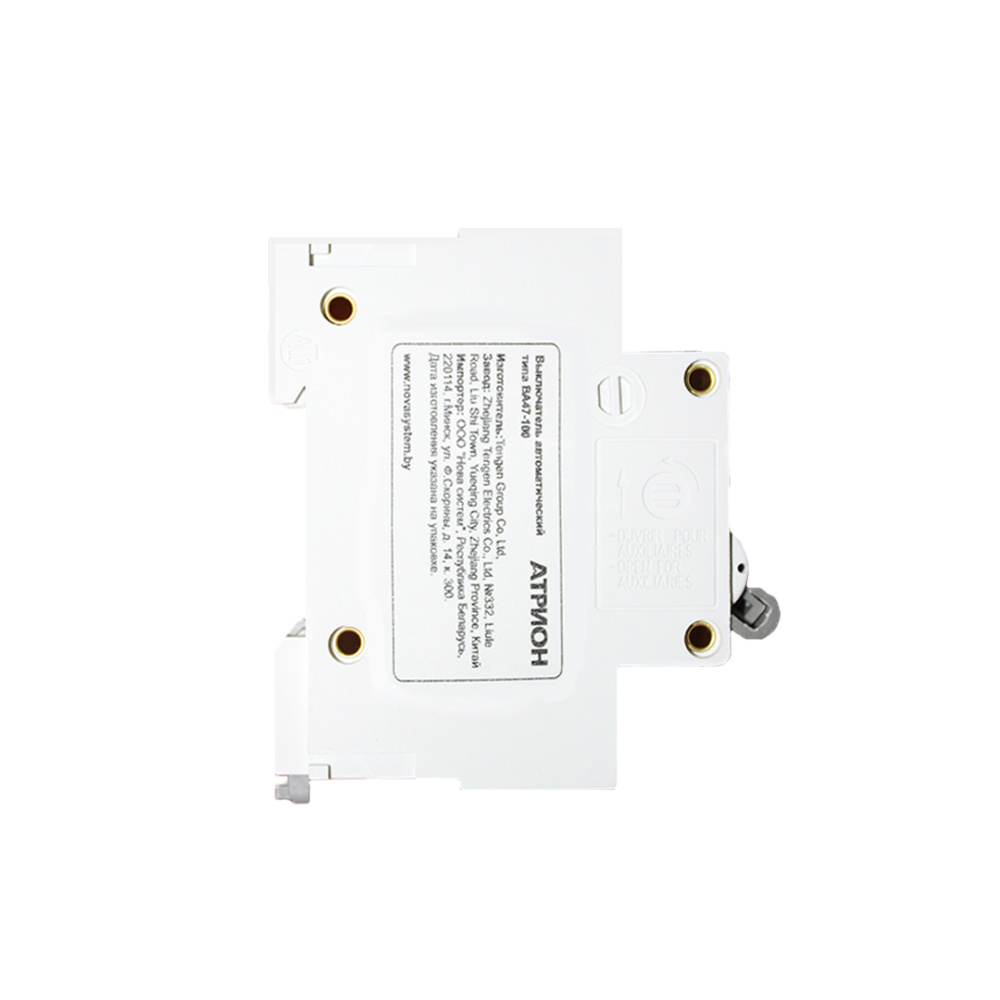

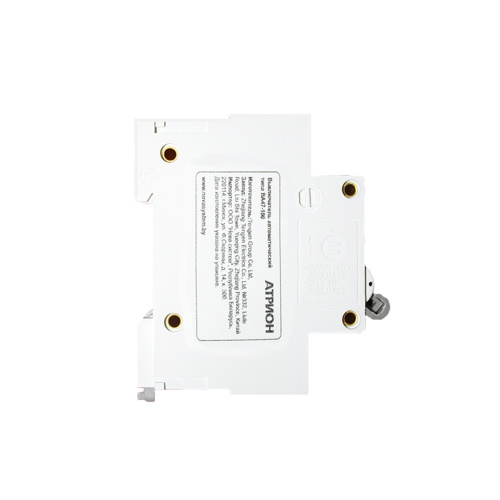

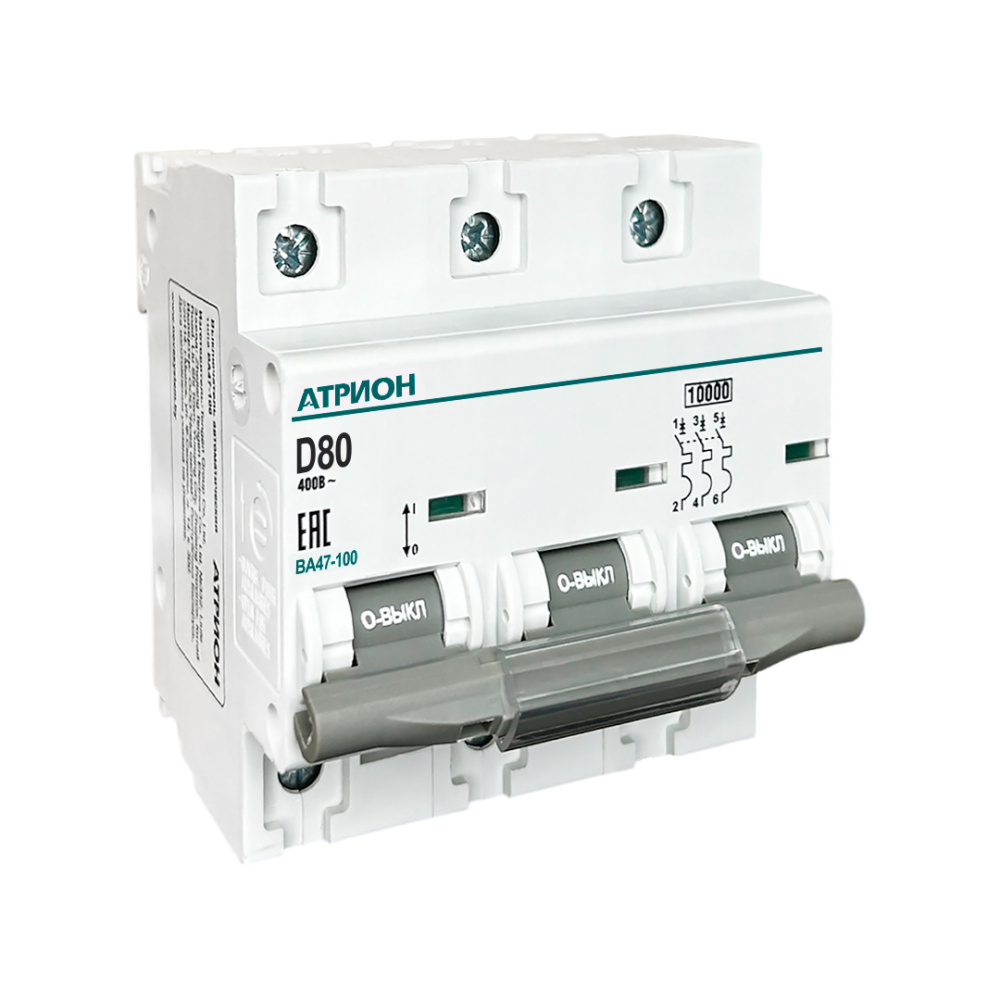

Выключатель автоматический BA47-100, 3P, 80A, хар-ка D, 10kA, 4.5M
- Previous
- Next
Артикул:
VA47100-3-80D
Характеристики
Серия продукта
BA47-100
Тип продукта
выключатель автоматический
Описание полюсов
3P
Номинальный ток (In), A
80
Все характеристики
30,03 руб.
/ шт
Цена без НДС
В наличии (53)
-
+
В корзину
Быстрый заказ
Зарегистрируйся и получи специальную цену в личном кабинете
Мы работаем только с юридическими лицами
Нашли ошибку в тексте? Выделите ее и нажмите CTRL + ENTER
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
|
Серия продукта
|
BA47-100 |
|
Тип продукта
|
выключатель автоматический |
|
Описание полюсов
|
3P |
|
Номинальный ток (In), A
|
80 |
|
Тип защитной характеристики
|
D |
|
Монтаж
|
на DIN-рейку |
|
?
ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu).
Отключающая способность (Icu) IEC/EN 60947-2, kA
|
10 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Количество модулей
|
4,5 |
|
Степень защиты
|
IP20 |
|
?
(HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width)
Габаритные размеры (HxDxW), mm
|
84x77x81 |
|
Номинальная частота (f), Гц
|
50 |
|
Максимальное сечение подключаемого проводника, mm²
|
50 |
|
Номинальное рабочее напряжение (Un), V
|
230/400 AC |
|
Тип клеммы
|
одинарная хомутный зажим |
|
Температура окружающей среды (рабочая), °С
|
-40_+50 |
|
Механическая износостойкость, не менее циклов
|
20000 |
|
Стандарты
|
ГОСТ Р 50345, IEC/EN 60898-1 |
|
Подключение питания
|
произвольное |
|
Возможность подключения гребенки
|
нет |
|
Индикация положения контактов
|
есть |
|
Защитная шторка на клемме
|
нет |
|
Окошко для маркировки
|
нет |
|
Монтажное положение
|
произвольное |
|
Вес, g
|
0,48 |
|
Электрическая износостойкость, не менее циклов
|
6000 |
|
Возможность пломбировки
|
есть |
|
Аналоги
|
VA47100-3-80D Выключатель автоматический ВА47-100, 3Р, 80А хар.D MCB47100-3-80D-PRO Автоматический выключатель 3P 80А (D) 10kA ВА 47-100 EKF PROxima |
Описание
Автоматический выключатель BA47-100 3P 80A с характеристикой D и отключающей способностью 10 кА — модульный трёхполюсный аппарат на DIN-рейку для защиты трёхфазных цепей от перегрузки и короткого замыкания. Номинал 80 А, кривая D рассчитана на пусковые токи в 10–20 раз выше номинала, что подходит для двигателей, трансформаторов и нагрузок с высокими бросками при включении. Соответствует требованиям ГОСТ IEC 60898-1 (МЭК 60898-1).
Для чего применяется BA47-100 80A с характеристикой D?

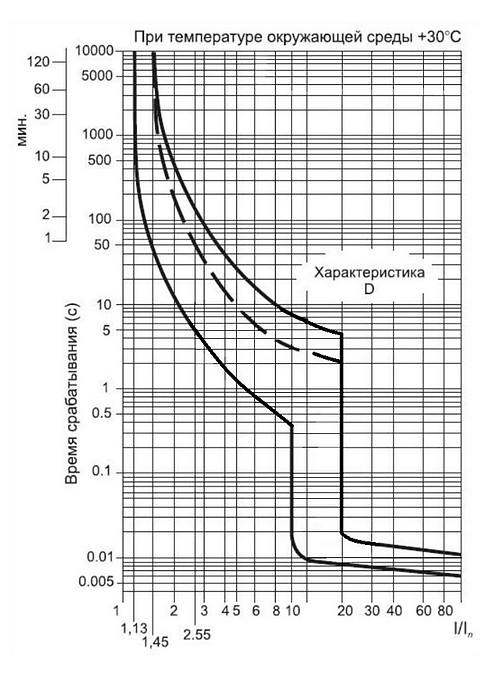

Характеристика срабатывания D означает, что электромагнитный расцепитель отключает цепь при токе от 10 до 20 номиналов, то есть в диапазоне примерно 800–1600 А для этого исполнения. Такая кривая нужна там, где нормальный режим сопровождается кратковременными пусковыми бросками: асинхронные электродвигатели, насосы, компрессоры, сварочное оборудование, цепи с трансформаторами и импульсными блоками питания.
Трёхполюсное исполнение (3P) обеспечивает одновременную коммутацию трёх фаз, что обязательно для трёхфазной нагрузки — все полюса связаны общей рукояткой и расцепляются совместно. Номинал 80 А относится к верхнему сегменту модульных автоматов и рассчитан на вводные и групповые линии значительной мощности.
Что означают 10 кА и индекс 4.5M?
Отключающая способность 10 000 А (10 кА) — это максимальный ток короткого замыкания, который аппарат гарантированно разрывает без разрушения. Значение подбирают по ожидаемому току КЗ в точке установки: для распределительных щитов вблизи трансформаторной подстанции требуется запас, и 10 кА покрывает большинство типовых сетей 0,4 кВ.
Обозначение 4.5M указывает на конструктивное исполнение серии и ширину корпуса. Полюс модульного автомата занимает 18 мм (один модуль), поэтому трёхполюсный аппарат требует 3 посадочных мест на DIN-рейке шириной 35 мм по ГОСТ IEC 60715.
Каковы основные характеристики?
|
Параметр |
Значение |
|---|---|
|
Число полюсов |
3P |
|
Номинальный ток (In) |
80 А |
|
Характеристика |
D (10–20·In) |
|
Отключающая способность |
10 кА |
|
Номинальное напряжение |
400 В AC |
|
Частота |
50/60 Гц |
|
Монтаж |
DIN-рейка 35 мм |
|
Ширина |
3 модуля (54 мм) |
|
Класс токоограничения |
по ГОСТ IEC 60898-1 |
Как выбрать между характеристиками B, C и D?
Кривая B (3–5·In) применяется для чисто резистивных и осветительных нагрузок с малыми пусковыми токами. Кривая C (5–10·In) — универсальный вариант для смешанных бытовых и распределительных цепей. Кривая D нужна именно там, где пусковой бросок велик, а ложное срабатывание при разгоне двигателя недопустимо.
При замене автомата важно сохранять номинал, число полюсов и отключающую способность не ниже проектной, а характеристику подбирать под тип нагрузки. Замена кривой C на D увеличивает устойчивость к броскам, но требует проверки условий защиты кабеля от КЗ на дальнем конце линии.
С чем совместим и чем заменяется?
Аппарат монтируется в стандартные щиты с DIN-рейкой, коммутируется через гребенчатые шины и совместим с типовыми клеммами и наконечниками под сечение проводника, соответствующее току 80 А (обычно от 16 мм² медь). По присоединительным размерам автоматы формата ВА47-100 взаимозаменяемы с модульными выключателями других производителей при совпадении номинала, полюсности, характеристики и отключающей способности.
В качестве функциональных аналогов рассматривают модульные автоматы серий IEK, Tengen, DKC и других брендов с параметрами 3P 80A D 10kA. Подбор корректного замещения выполняется по совокупности параметров, а не только по номиналу.
Частые вопросы
Подходит ли BA47-100 80A для защиты электродвигателя?
Да, характеристика D предназначена для нагрузок с высоким пусковым током. Однако для двигателей часто дополнительно применяют тепловое реле или мотор-автомат, так как модульный автомат не всегда обеспечивает точную защиту от перегрузки при длительной работе.
Хватит ли отключающей способности 10 кА?
Для большинства распределительных щитов 0,4 кВ 10 кА достаточно. Вблизи мощной трансформаторной подстанции ток КЗ может превышать это значение — тогда нужен аппарат на 15 или 25 кА либо селективная защита выше по цепи.
Сколько места занимает трёхполюсный автомат?
Три модуля по 18 мм — суммарно 54 мм на DIN-рейке шириной 35 мм. Это учитывают при компоновке щита и расчёте свободных посадочных мест.
Можно ли заменить характеристику C на D?
Можно, если это снижает ложные срабатывания при пусках. При замене проверяют, что автомат по-прежнему обеспечивает отключение при минимальном токе КЗ в конце защищаемой линии.
Какое сечение провода подключать к 80 А?
Ориентировочно от 16 мм² по меди при открытой прокладке; точное сечение определяют по способу прокладки, температуре и ПУЭ. Рекомендуется использовать наконечники под винтовой зажим.
