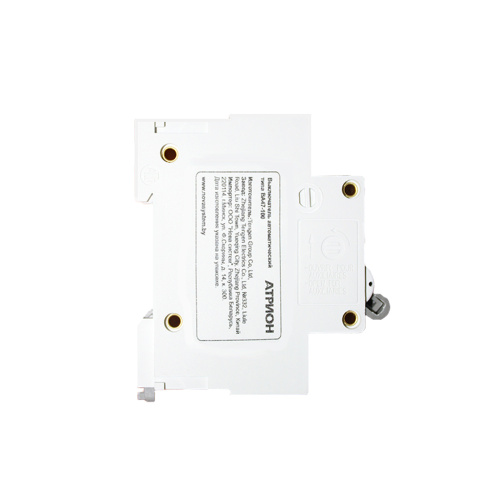

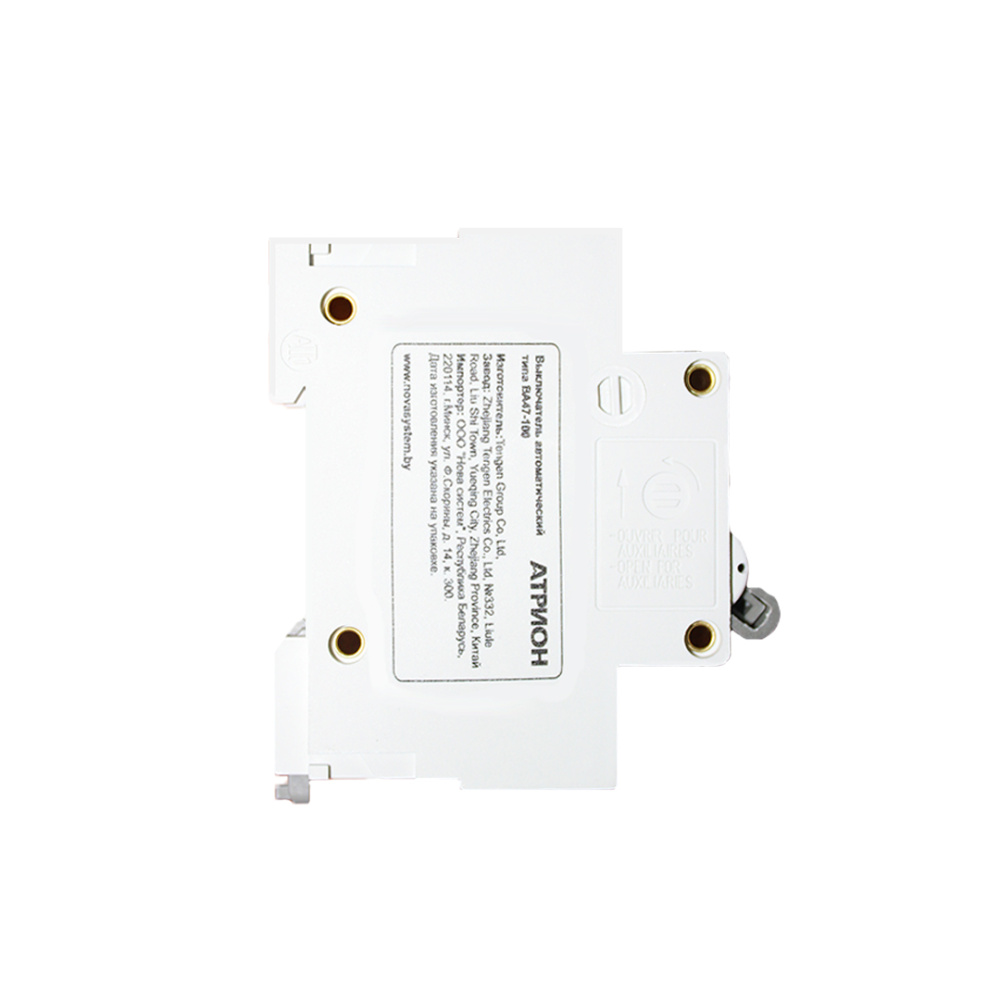

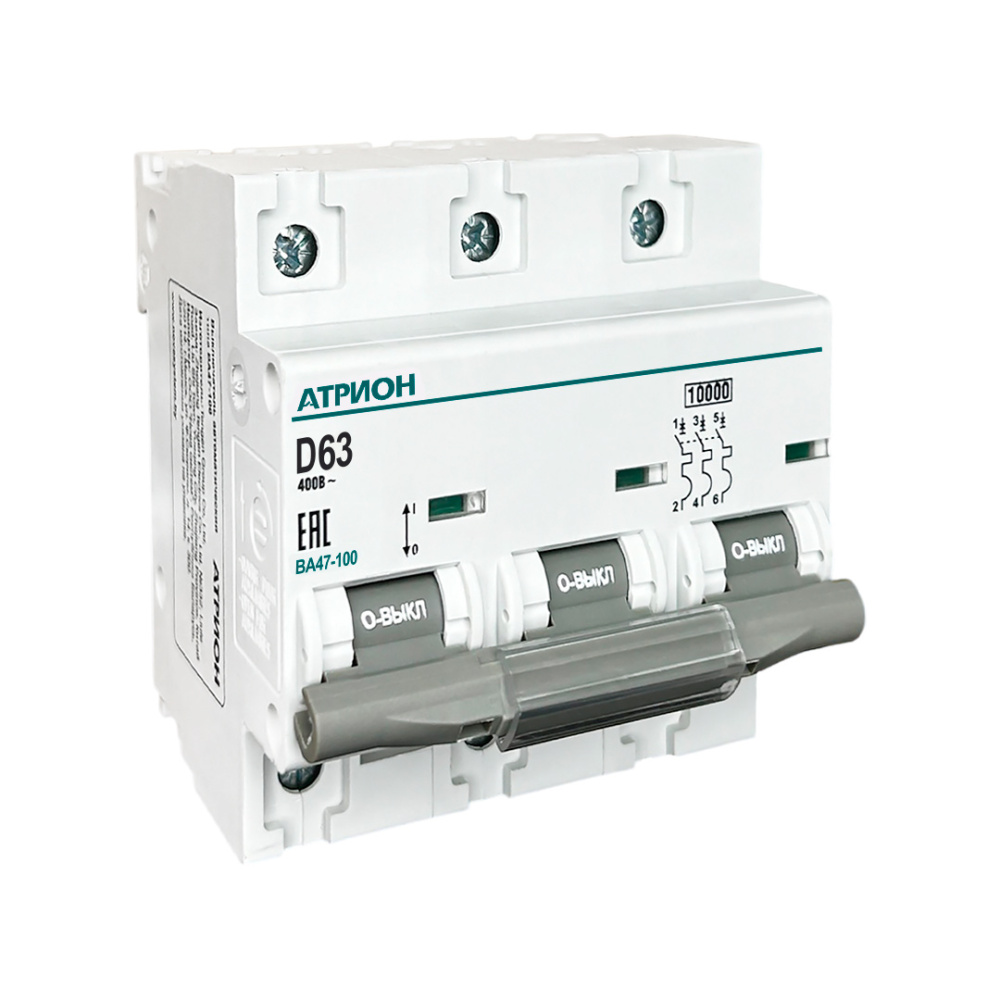

Выключатель автоматический BA47-100, 3P, 63A, хар-ка D, 10kA, 4.5M

Артикул: VA47100-3-63D

Характеристики

Серия продукта

BA47-100

Тип продукта

выключатель автоматический

Описание полюсов

Номинальный ток (In), A

Все характеристики

30,03 руб. / шт

Цена без НДС

В наличии (60)

- +

В корзину

Быстрый заказ

Консультация инженера

Индивидуальные условия

Удобный онлайн заказ

Доставка по всей Беларуси

Серия продукта	BA47-100
Тип продукта	выключатель автоматический
Описание полюсов	3P
Номинальный ток (In), A	63
Тип защитной характеристики	D
Монтаж	на DIN-рейку
? ГОСТ IEC 60947-2-2014 (EN 60947-2) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели. Для промышленных объектов. Доступ к устройству обученного персонала. Отключающая способность (Icu). Отключающая способность (Icu) IEC/EN 60947-2, kA	10
Вид коммутируемого напряжения, V	AC
Количество модулей	4,5
Степень защиты	IP20
? (HхDxW) обозначает размеры объекта: Высота (Height) × Глубина/Длина (Depth) × Ширина (Width) Габаритные размеры (HxDxW), mm	84x77x81
Номинальная частота (f), Гц	50
Максимальное сечение подключаемого проводника, mm²	50
Номинальное рабочее напряжение (Un), V	230/400 AC
Тип клеммы	одинарная хомутный зажим
Температура окружающей среды (рабочая), °С	-40_+50
Механическая износостойкость, не менее циклов	20000
Стандарты	ГОСТ Р 50345, IEC/EN 60898-1
Подключение питания	произвольное
Возможность подключения гребенки	нет
Индикация положения контактов	есть
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Вес, g	0,48
Электрическая износостойкость, не менее циклов	6000
Возможность пломбировки	есть
Аналоги	VA47100-3-63D Выключатель автоматический ВА47-100, 3Р, 63А хар.D MCB47100-3-63D-PRO Автоматический выключатель 3P 63А (D) 10kA ВА 47-100 EKF PROxima

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100. фото

Быстрый просмотр

Расцепитель независимый + блок-контакт вспомогательный PH45-63, 110_400VAC/DC, 1CO, 3A(415VAC), монтаж справа, 1М, для BA47-29, BA47-100.

Артикул: РН45-63

В наличии (652)

16,90 руб. / шт

Цена без НДС

В корзину

- +

В корзину

Описание

Автоматический выключатель ВА47-100 3P 63А с характеристикой D и отключающей способностью 10 кА — трёхполюсный модульный аппарат для защиты силовых трёхфазных цепей от перегрузки и короткого замыкания. Характеристика D означает электромагнитный расцепитель с порогом мгновенного срабатывания 10–20×In, поэтому автомат рассчитан на нагрузки с высокими пусковыми токами: электродвигатели, трансформаторы, конденсаторные и импульсные потребители. Устанавливается на DIN-рейку 35 мм, соответствует требованиям ГОСТ IEC 60898-1 и МЭК/IEC 60947-2.

Что означают параметры ВА47-100 3P 63А D 10кА?

Номинальный ток 63 А — это длительный ток, который автомат пропускает без срабатывания теплового расцепителя. Исполнение 3P (три полюса) предназначено для трёхфазной сети 400 В: все три фазы коммутируются одновременно общей рукояткой, что исключает работу нагрузки на двух фазах при аварии.

Отключающая способность 10 кА (Icn) показывает максимальный ток КЗ, который аппарат гарантированно разорвёт без разрушения. Значение 10 кА подходит для распределительных и вводных щитов рядом с трансформаторной подстанцией, где токи короткого замыкания выше, чем в бытовых сетях с автоматами на 4,5–6 кА.

Чем характеристика D отличается от B и C?

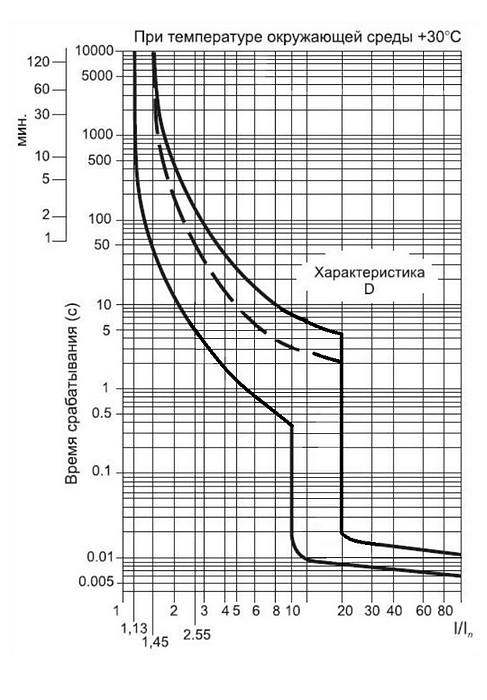

Тип характеристики задаёт кратность тока мгновенного электромагнитного расцепления. У типа B это 3–5×In, у типа C — 5–10×In, у типа D — 10–20×In. Чем выше кратность, тем большие кратковременные броски тока автомат переносит без ложного отключения.

Характеристика D выбирается там, где пусковой ток многократно превышает номинальный: приводы с прямым пуском, сварочное оборудование, насосы, вентиляторы, цепи с большим количеством импульсных блоков питания. Для стандартных розеточных и осветительных групп применяют тип C, для длинных кабельных линий и чисто активной нагрузки — тип B.

Каковы технические характеристики?

Параметр	Значение
Серия	ВА47-100
Число полюсов	3P
Номинальный ток In	63 А
Характеристика	D (10–20×In)
Отключающая способность Icn	10 кА
Номинальное напряжение	400 В AC
Класс токоограничения	3
Монтаж	DIN-рейка 35 мм
Стандарты	ГОСТ IEC 60898-1, IEC 60947-2
Степень защиты	IP20

Где применяется автомат 3P 63А тип D?

Основное назначение — вводные и групповые аппараты в силовых щитах промышленных и коммерческих объектов, распределение по трёхфазным линиям, защита электродвигателей и группового технологического оборудования. Номинал 63 А соответствует линиям сечением от 16 мм² медью в зависимости от способа прокладки и условий охлаждения.

При подборе учитывают селективность с вышестоящими аппаратами и сечение проводника: тепловой расцепитель должен защищать кабель от перегрузки, а отключающая способность — превышать расчётный ток КЗ в точке установки.

Частые вопросы

Можно ли использовать тип D для розеточных групп?

Нежелательно. Высокий порог срабатывания 10–20×In замедляет реакцию при КЗ малой мощности, поэтому для розеток и освещения применяют тип C или B.

Подходит ли автомат 10кА для сети рядом с подстанцией?

Да, для большинства распределительных щитов 10 кА достаточно. Если расчётный ток КЗ выше, выбирают аппараты на 15 кА и более либо серию промышленного класса по IEC 60947-2.

Какое сечение кабеля под 63 А?

Ориентировочно от 16 мм² медью; точное значение определяют по способу прокладки, температуре и допустимой потере напряжения согласно ПУЭ.

Чем отличается 3P от 3P+N?

3P коммутирует только три фазы, нейтраль остаётся неразрывной. Для одновременного отключения нейтрали применяют исполнение 3P+N или 4P.

Совместим ли ВА47-100 с автоматами других брендов на одной рейке?

Да, модульное исполнение шириной по числу полюсов ставится на стандартную DIN-рейку 35 мм совместно с другими аппаратами.
