Воздушные автоматические выключатели: устройство и принцип работы.

Воздушный автоматический выключатель ва - это высокоэффективное коммутационное устройство, предназначенное для защиты электрических цепей от коротких замыканий, перегрузок и скачков напряжения. Применяется в промышленных сетях, энергосистемах и бытовых электросетях, обеспечивая безопасность оборудования и предотвращая аварии.

Сфера применения и назначение автоматических воздушных выключателей

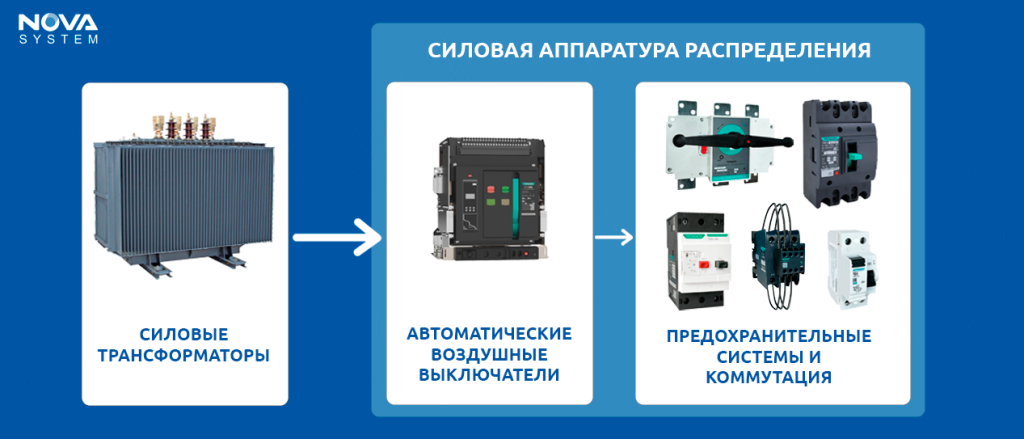

Автоматические воздушные выключатели применяются в системах, где требуется высокая надёжность и способность коммутировать большие токи. Они устанавливаются в составе низковольтных распределительных устройств (НКУ) и вводно-распределительных устройств (ВРУ), обеспечивая защиту от коротких замыканий и перегрузок. Их часто используют на промышленных объектах, в административных зданиях, торговых и логистических центрах.

Если обобщить, автоматические воздушные выключатели имеют следующее назначение: надёжная защита и управление силовыми электрическими цепями, в которых критически важна бесперебойная подача электроэнергии и точный контроль параметров.

На промышленных предприятиях воздушные автоматы защищают трансформаторы, электродвигатели, генераторы, насосные станции, компрессоры и линии с большой нагрузкой. Также они широко применяются на объектах критической инфраструктуры — в энергетике, на подстанциях, в аэропортах, больницах, железнодорожных узлах, где даже кратковременный сбой питания может привести к серьезным последствиям.

Почему выбирают именно автоматические воздушные выключатели? Их преимущества — высокая коммутационная способность, устойчивость к механическим и тепловым нагрузкам, возможность ручного и дистанционного управления, а также длительный срок службы. Благодаря гибким настройкам уставок и надёжному срабатыванию, они адаптируются под конкретные условия эксплуатации.

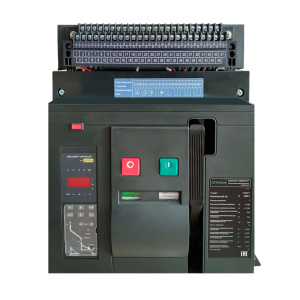

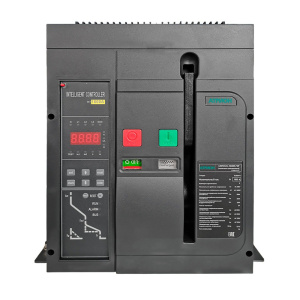

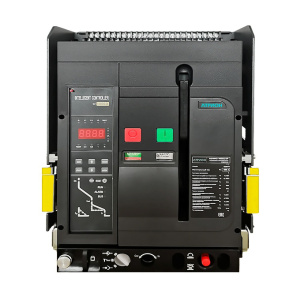

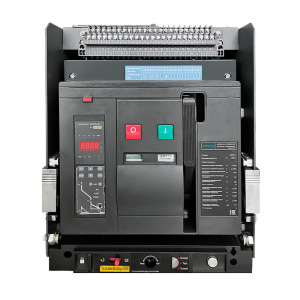

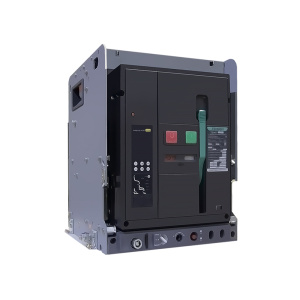

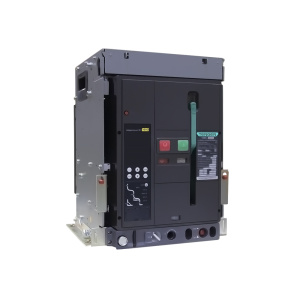

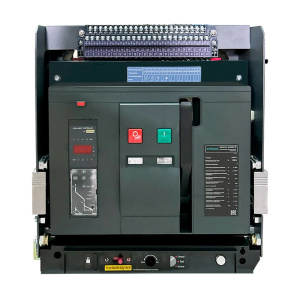

Для ознакомления с ассортиментом автоматических выключателей вы можете перейти в соответствующий раздел на нашем сайте. Мы предлагаем проверенные решения от надежных производителей с возможностью заказа онлайн или через менеджера.

Устройство автоматических воздушных выключателей

Это сложное защитное устройство, состоящее из нескольких ключевых компонентов, обеспечивающих надежное отключение тока при авариях. Рассмотрим его конструкцию и рабочий механизм подробно.

Основные элементы конструкции

Автоматический воздушный выключатель АВ представляет собой сложное устройство. Он состоит из нескольких ключевых компонентов, каждый из которых выполняет важную функцию в обеспечении безопасной и стабильной работы оборудования.

В основе конструкции лежит прочный корпус, изготовленный из термостойких материалов, который служит не только защитой для внутренних элементов, но и основой для их крепления. Через главные токопроводящие контакты, которые могут быть подвижными и неподвижными, проходит ток при нормальной работе. В момент отключения выключателя эти контакты размыкаются, тем самым разрывая цепь.

При аварийном отключении (например, при коротком замыкании) возникает электрическая дуга, которая гасится с помощью специальной дугогасительной системы. Она включает в себя дугогасительные камеры и металлические решётки, предназначенные для быстрого охлаждения и разделения дуги.

Одной из главных особенностей воздушных выключателей является наличие электронного (микропроцессорного) расцепителя. Этот элемент выполняет роль "мозга" устройства: он контролирует ток и напряжение в цепи, сравнивает их с заданными параметрами и при необходимости подаёт сигнал на отключение. Такие расцепители позволяют точно настраивать уставки и временные задержки, обеспечивая адаптацию под конкретные задачи.

Управление выключателем может быть как ручным (с помощью рычага), так и автоматическим — через электромагнитный или моторный привод. Также в конструкции предусмотрены клеммы для подключения входных и выходных кабелей, а также вспомогательные контактные группы. Они позволяют интегрировать выключатель в системы автоматизации, мониторинга и дистанционного управления, передавая информацию о его состоянии, срабатываниях и аварийных ситуациях.

Для повышения надёжности в работе также предусмотрены механизмы блокировки и фиксации, которые исключают случайное включение или отключение аппарата. По желанию пользователя устройство может дополняться различными модулями: мотор-приводами, расцепителями по напряжению, а также коммуникационными блоками для подключения к сетям передачи данных.

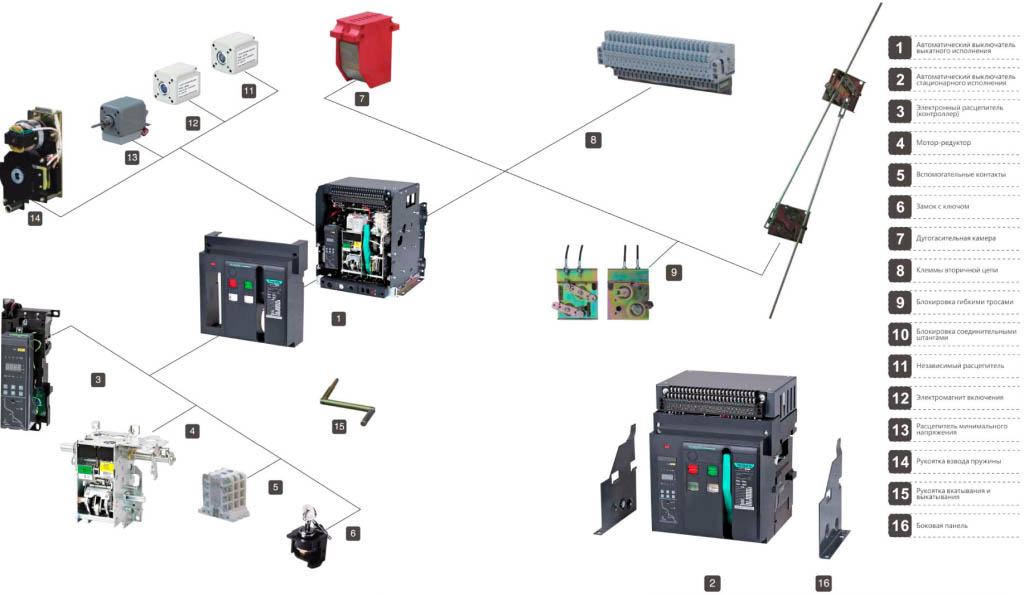

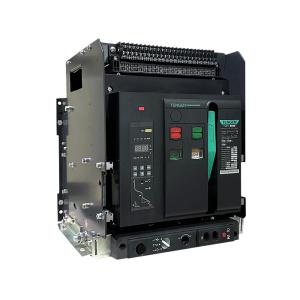

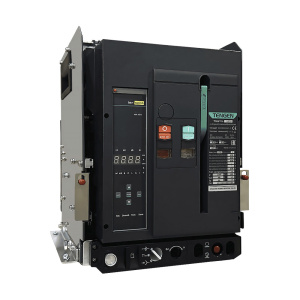

Конструкция автоматических воздушных выключателей на примере бренда TENGEN серии TGW1N

Принцип действия автоматического воздушного выключателя:

1. Постоянный контроль тока
   Через выключатель проходит ток, а его микропроцессорный расцепитель непрерывно измеряет параметры цепи (ток, напряжение и другие).



2. Обнаружение отклонений
   Как только регистрируется превышение установленных уставок (например, перегрузка, ток КЗ или замыкание на землю), расцепитель отправляет команду на отключение.



3. Срабатывание механизма отключения
   Управляющий сигнал приводит в действие электромеханический привод, который размыкает контакты.



4. Гашение дуги
   При размыкании возникает мощная электрическая дуга. Внутри выключателя установлены дугогасительные решётки, которые делят дугу на части, охлаждают её и гасят.



5. Цепь отключена
   После гашения дуги выключатель остаётся в отключённом состоянии до ручного или удалённого повторного включения.
