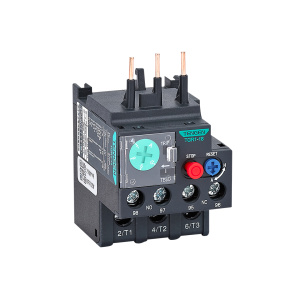

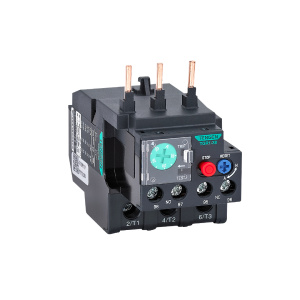

Тепловое реле: Назначение и принцип работы

Реле тепловой перегрузки — это защитное устройство, предназначенное для предотвращения повреждений электрических двигателей и других силовых установок из-за перегрузок по току. Оно работает на основе принципа теплового расширения, используя биметаллические пластины, которые деформируются при нагреве. Эта деформация приводит к размыканию электрической цепи, отключая питание и защищая оборудование от перегрева и возможных повреждений.

Где используется

Промышленные предприятия

На промышленных предприятиях тепловые реле играют ключевую роль в защите оборудования от перегрузок и перегрева. Они используются для:

• Электродвигателей: Защита от перегрузок, которые могут привести к перегреву и повреждению обмоток.
• Компрессоров: Предотвращение перегрева, который может вызвать отказ системы и привести к дорогостоящему ремонту.
• Насосов: Защита от перегрузок, особенно в системах водоснабжения и охлаждения, где стабильная работа критически важна.

Бытовые системы

В бытовых системах реле тепловой перегрузки обеспечивают безопасность и надежность работы различных приборов:

• Кондиционеры: Защита компрессора от перегрузок, что продлевает срок службы устройства и предотвращает поломки.
• Стиральные машины: Защита двигателя от перегрева, особенно при интенсивной эксплуатации.
• Другие бытовые приборы: используются в устройствах с электродвигателями для предотвращения перегрева и обеспечения безопасной работы.

Энергетические установки

В энергетических установках реле тепловой перегрузки применяются для:

• Систем распределения электроэнергии: Защита трансформаторов и распределительных щитов от перегрузок, что предотвращает аварийные ситуации и обеспечивает стабильное электроснабжение.
• Генераторов: Защита от перегрузок, которые могут привести к перегреву и выходу из строя оборудования.

Транспортные системы

В транспортных системах реле тепловой перегрузки используются для защиты электрических компонентов:

• Электрические системы транспортных средств: Защита от перегрузок в системах питания, что предотвращает повреждение проводки и электроники.
• Железнодорожный транспорт: используются в системах управления и питания для предотвращения перегрузок и обеспечения безопасности движения.

Типы реле тепловой перегрузки

Существует несколько типов реле тепловой перегрузки, каждый из которых предназначен для определённых условий эксплуатации:

• РТЛ (Реле Тепловое Линейное): используются для защиты трехфазных электродвигателей от перегрузок и перекоса фаз.
• РТТ (Реле Тепловое Трехфазное): Предназначены для двигателей с короткозамкнутым ротором, защищают от токовых перегрузок и механических повреждений.
• РТИ (Реле Тепловое Индукционное): защищают от тепловых повреждений обмотки и асимметрии фаз.
• ТРН (Тепловое Реле Нагрузки): контролируют продолжительность пуска и ток в нормальных режимах.
• РТК (Реле Тепловое Контактное): контролируют температуру металлического корпуса оборудования.
• Твердотельные реле: не имеют подвижных элементов, подходят для взрывоопасных сред.
• РТЭ (Реле Тепловое Электронное): работают по принципу плавких предохранителей, разрывают цепь при критической температуре.

Конструкция реле тепловой перегрузки

Конструкция реле тепловой перегрузки включает:

• Нагревательный элемент: спираль, которая излучает тепло при прохождении через неё тока.
• Биметаллическая пластина: изготовлена из двух металлических сплавов с различным температурным коэффициентом расширения. При нагреве пластина деформируется, что приводит к механическому воздействию на толкатель.
• Толкатель: механизм, который размыкает контактную группу, подключенную к обмоткам магнитного пускателя (МП), отключая нагрузку от электросети.
• Рычаг и контакты с пружиной: обеспечивают надежное соединение и размыкание цепи.
• Кнопка «возврат»: позволяет вручную сбросить реле в исходное состояние после срабатывания.
• Штанга расцепителя: связывает механические элементы конструкции.
• Биметаллическая пластина температурного компенсатора: Изгибается в противоположную сторону, компенсируя влияние температуры окружающей среды.
• Движок уставки и эксцентрик: используются для регулировки тока срабатывания устройства. Поворот ручки компенсатора изменяет зазор между толкателем и главной пластиной, регулируя ток срабатывания.

Температура окружающего воздуха может дополнительно нагревать рабочие элементы реле, поэтому устройства оснащаются компенсирующими биметаллическими пластинами. Это позволяет исключить влияние внешних температурных изменений на работу реле.

Важно отметить, что в случае обрыва или отключения одной из фаз питания в трехфазной сети, токи нагрузки в оставшихся фазах увеличиваются, что приводит к срабатыванию теплового реле. Это делает расцепитель ключевым элементом защиты электродвигателей от аварийных ситуаций при обрыве фазы.

Устройство теплового реле: основные компоненты и их функции

1. Биметаллическая пластина:

• Состав: Пластина состоит из двух слоёв металлов с различной теплопроводностью и коэффициентами теплового расширения. Обычно один металл расширяется больше, чем другой при нагреве.
• Функция: При прохождении тока через реле, пластина нагревается. Из-за разницы в тепловом расширении металлов, пластина изгибается в сторону металла с меньшим коэффициентом теплового расширения.

2. Нагревательный элемент:

• Функция: Пропускает ток, который вызывает нагрев биметаллической пластины. Это может быть встроенная спираль или сам проводник, через который проходит ток.

3. Механизм размыкания цепи:

• Функция: Изгиб биметаллической пластины приводит в действие механический толкатель или рычаг, который размыкает электрическую цепь. Это действие отключает питание, защищая оборудование от перегрузки.

Работа теплового реле

Реле тепловой перегрузки функционирует на основе закона Джоуля-Ленца, который гласит, что количество тепла, выделяемого в проводнике, пропорционально квадрату тока, сопротивлению проводника и времени, в течение которого ток проходит через проводник. Это фундаментальное физическое явление лежит в основе работы реле тепловой защиты.

Процесс работы:

1. Нормальная работа. При нормальных условиях ток, проходящий через реле, не вызывает значительного нагрева, и биметаллическая пластина остаётся в неизменном положении.

2. Перегрузка. Когда ток превышает допустимое значение, выделяется больше тепла. Биметаллическая пластина нагревается и изгибается.

3. Срабатывание реле. Изгиб пластины приводит к механическому воздействию на толкатель, который размыкает контакты, отключая питание от защищаемого устройства.

4. Возврат в исходное состояние. После устранения перегрузки и остывания пластины, она возвращается в исходное положение, и реле может быть вручную или автоматически сброшено для повторного использования.

Условия эксплуатации реле тепловой перегрузки

Реле тепловой перегрузки должны эксплуатироваться в условиях, соответствующих стандартам, таким как ГОСТ 15150-69. Это включает:

• Температурные условия: диапазон рабочих температур, при которых реле сохраняет свою функциональность.
• Влажность: допустимый уровень влажности для предотвращения коррозии и других повреждений.
• Устойчивость к вибрациям и ударам: способность реле выдерживать механические воздействия.
• Защита от взрывоопасных газов: некоторые модели предназначены для работы в опасных средах.

Как подобрать реле тепловой перегрузки

Выбор устройства тепловой защиты — важный шаг для обеспечения надёжной работы электродвигателей и других электрических установок. Необходимо учитывать ряд ключевых параметров и условий эксплуатации, чтобы выбрать оптимальную модель.

Основные параметры выбора

1. Мощность защищаемого электромотора. Устройство тепловой защиты должно соответствовать мощности двигателя, чтобы эффективно предотвращать перегрузки.

2. Номинальный ток. Это ток, при котором устройство не срабатывает. Превышение этого значения не вызывает немедленного отключения. Например, при превышении на 20% реле может сработать через 20-30 минут.

3. Номинальное напряжение. Для бытовых применений обычно используются устройства для однофазных сетей (220 В, 50 Гц), тогда как для промышленных целей подходят трёхфазные модели.

4. Условия эксплуатации. Устройства должны соответствовать требованиям ГОСТ 15150, включая допустимые температуры, уровень влажности, устойчивость к вибрациям и воздействию взрывоопасных газов.

5. Предел срабатывания. Максимально допустимый ток, при котором устройство срабатывает.

6. Дополнительные контакты. Тип и количество контактов для управления могут варьироваться в зависимости от модели.

7. Чувствительность к перекосу фаз. Важно для защиты оборудования от неравномерного распределения нагрузки.

8. Режим возврата. Указывается в маркировке и может быть автоматическим или ручным.

Дополнительные функции

Некоторые модели оснащены функцией обнаружения "недогрузки", которая позволяет выявлять снижение тока в цепи. Также доступны модификации с компенсацией температуры окружающей среды, что делает их особенно удобными и надёжными. Дополнительно, существуют тепловые реле с встроенными световыми индикаторами, которые отображают состояние и сигналы включения.

Советы по выбору

• Для однофазных сетей рекомендуется выбирать устройства с автоматическим сбросом, что обеспечивает повторное срабатывание при сохранении аварийной ситуации.
• Для горячих цехов и жаркого климата подходят модели с компенсатором температуры окружающей среды, такие как ТРВ, которые имеют широкий температурный диапазон эксплуатации.
• Для оборудования, чувствительного к обрыву фаз, следует выбирать устройства, которые отключают электроустановку даже при обрыве одной фазы.

Выбор конкретной модели устройства тепловой защиты зависит от множества факторов, включая условия эксплуатации, мощность оборудования и необходимость в дополнительных функциях, таких как аварийное оповещение. Правильный выбор поможет обеспечить надёжную и безопасную работу ваших электрических систем.
