Новые автоматические выключатели Compact NSXm
Сегодня на рынке электротехники предъявляется целый комплекс требований к электроустановкам, из которых можно выделить семь основных: надежность, экономичность, удобство эксплуатации, технологическая гибкость, экологическая чистота, компактность и унифицированность.
Всем этим требованиям соответствуют известные во всем мире автоматические выключатели в литом корпусе серии Compact NSX на токи от 16 до 630 А. Высокие технические характеристики, возможности интеграции аппаратов в систему передачи данных по сети Modbus или Ethernet, гибкость настроек, эстетичный внешний вид - все это позволило им стать образцом для своего класса. На протяжении долгих лет выключатели Compact NSX являются аппаратами высокого качества и передовых технологий.
Compact NSX является основным элементом «Умного Щита». Сегодня мы предлагаем продукцию, позволяющую снижать расходы, прогнозируя потребление электроэнергии, эксплуатационные издержки и контролируя качество электроэнергии
Данная серия полностью соответствует требованиям существующих стандартов по безопасности и качеству и даже в некоторых моментах превосходит их. Рото-активная система размыкания контактов обеспечивает очень высокую отключающую способность с исключительным токоограничением при малых габаритах выключателя. В автоматических выключателях Compact NSX100 – 630 применяется уникальная система «рефлексного» отключения. Эта система отключает очень большие токи повреждения. Механическое отключение аппарата происходит за счёт давления, которое создается энергией дуги при коротком замыкании. Система ускоряет отключение, обеспечивая селективность в случае большого тока короткого замыкания. Подрядчики и промышленные партнеры высоко ценят малые габариты, взаимозаменяемость и унификацию опций и аксессуаров, простоту монтажа данных выключателей, а пользователи - защиту высочайшего качества и удобство в обслуживании.
Подрядчики и промышленные партнеры высоко ценят малые габариты, взаимозаменяемость и унификацию опций и аксессуаров, простоту монтажа данных выключателей, а пользователи - защиту высочайшего качества и удобство в обслуживании.
Безусловно наличие двух размеров в гамме Compact NSX является преимуществом для проектировщиков, производителей промышленного оборудования, которое позволяет применять типовые габариты аппаратов для проектирования низковольтных шкафов с целью оптимизации времени по выбору и монтажу оборудования НКУ, особенно это удобно, когда нет четкого понимания номинальных токов нагрузок потребителей в проекте.
Выключатели Compact NSX применяются во всех сегментах рынка: гражданское строительство, на объектах нефтегазового сектора, инфраструктуры, IT индустрия, промышленность, транспорт.
Schneider Electric решает этот вопрос с помощью новых автоматических выключателей и выключателей-разъединителей Compact NSXm на токи от 16 до 160А в уменьшенном габарите с инновационными функциями, которые выделяют их от конкурентов.
В современное время требования к электроустановкам ужесточаются: так, например, встречаются случаи, когда заказчики выставляют жесткие требования поставить НКУ компактных размеров ввиду ограниченного пространства. Такие требования чаще встречаются в сегментах строительства (например, коммерческая недвижимость), в судостроении, на транспорте, в некоторых промышленных электроустановках.
Первым преимуществом новых аппаратов является небольшой габарит в сочетании с высокими техническими характеристиками:
- уменьшенные габариты NSXm (ширина аппарата 81 мм) позволяют установить до 5ти выключателей в один ряд на монтажной панели в колонну шириной 650 мм конструктивов Prisma P, G, в то время как в эту ширину можно установить только 4и выключателя Compact NSX100/160;
- рабочая отключающая способность Ics =100% Icu. У конкурентных аналогов данного типоразмера Ics ниже: 50%, 75%;

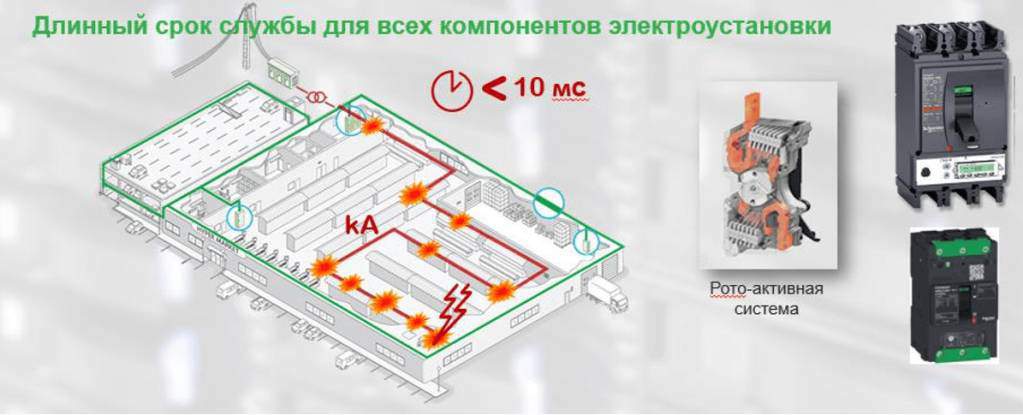

- в конструкции силового полюса выключателей Compact NSXm также, как и в Compact NSX, применяется рото-активный принцип отключения токов короткого замыкания, что обеспечивает высокую отключающую способность и прекрасные токоограничивающие возможности. Это позволяет снизить отрицательные тепловые и электродинамические нагрузки на элементы сети во время протекания больших токов короткого замыкания, тем самым увеличивается срок службы всей электроустановки;
- благодаря многолетнему опыту компании Schneider Electric в области координации защит были улучшены характеристики селективности выключателей Compact NSX и Compact NSXm, что гарантирует пользователям бесперебойность работы их оборудования и минимальное влияние токов КЗ. При возникновении КЗ в цепи срабатывает ближайший к месту повреждения автоматический выключатель, тем самым предотвращается срабатывание вышестоящего выключателя. С новыми выключателями Compact NSXm стало возможным обеспечить полную селективность нижестоящего выключателя Acti 9 с вышестоящим Compact NSXm. Применяя новые таблицы селективности при проектировании распределительной сети, Вы получите до 35 ÷ 40% экономии затрат на электрооборудование.
Еще одним преимуществом новых выключателей Compact NSXm является возможность оптимизации времени на выбор оборудования, его монтаж и установку:
- установка на DIN-рейку позволит сократить время на установку аппаратов в шкаф НКУ, также есть возможность установить в ряд до 6 штук NSXm на DIN-рейку с фиксированной глубиной;
- наличие клемм запатентованной технологии EvelinkTM с пружинными зажимами для присоединения кабелей или шин позволит оптимизировать время на присоединение силовых кабелей и сэкономить пространство в распределительном щите в отличие от стандартных решений с кабельными наконечниками. Клеммы EverLink могут быть заказаны в исполнении с присоединением кабеля управления;
- исполнение VigiCompact NSXm с электронным расцепителем Micrologic 4.1 – автоматические выключатели со встроенной дифференциальной защитой от утечки на землю позволят сэкономить до 40% рабочего пространства в щите благодаря меньшим размерам. Экономия времени благодаря отсутствию необходимости в заказе и установке дополнительного блока Vigi;
- аппараты заказываются по стандартным референсам из каталога, паспорт изделия на лицо, а именно: на передней панели имеется QR-код, сканируя который вы получаете доступ к техническим характеристикам выключателя и его электронным документам (каталог, руководство по эксплуатации), информация о наличии дополнительных устройств (контакты OF/SD и расцепители напряжения MN/MX) сигнализируется флажками через вырезы в передней крышке.
Все электрические вспомогательные устройства легко устанавливаются в аппарате. Для этого достаточно снять переднюю крышку и защелкнуть их в соответствующих гнездах. В отличие от конкурентных аналогов дополнительные устройства выключателей Compact NSXm имеют широкий диапазон цепей управления (24 В пер./пост. тока - 690 В пер. тока), что позволит применить выключатели в различных схемах автоматического ввода резерва.
Выключатели Compact NSXm оснащаются длинными прозрачными клеммными заглушками, которые обеспечивают степень защиты IP40.
Большой ассортимент поворотных рукояток обеспечивает соответствие Compact NSXm любым стандартам и сферам применения. Рукоятки доступны в вариантах для прямого, удлиненного и бокового монтажа. Также выключатели комплектуются устройством, обеспечивающем безопасную работу с выключателем при открытой двери щита.
Новые аппараты Schneider Electric производятся в Европе и поставляются в сборе. Стоимость Compact NSXm идентична аналогам из линейки Compact NSX100/160.
Купить выключатели Compact NSXm можете позвонив своему менеджеру или по телефону +375 29 677-84-40
