Как выбрать промежуточное реле

Как выбрать промежуточное реле для промышленного оборудования и автоматики

Промежуточные реле - незаменимые элементы в системах промышленной автоматики. Они выполняют роль передаточного звена между управляющим сигналом и исполнительными устройствами, обеспечивая надёжную и безопасную коммутацию. Эти устройства широко используются при сборке шкафов управления, в оборудовании автоматических линий, системах сигнализации и других проектах, где требуется чёткое управление электрическими цепями.

Где применяются и какие задачи решают

В производственных системах, где применяются датчики, контроллеры и пускатели, часто возникает необходимость в гальванической развязке между цепями управления и силовыми цепями. Здесь и приходят на помощь промежуточные реле. Они позволяют управлять мощными электрическими цепями с помощью сигналов низкого напряжения, при этом обеспечивается электрическая изоляция между цепями.

На практике их используют:

• в шкафах автоматики и управления;


• в шкафах управления вентиляционными установками;


• в электрических цепях аварийного отключения;


• в линиях сигнализации и оповещения.



Разновидности и конструктивные особенности

Промежуточные реле различаются как по конструкции корпуса, так и по внутреннему устройству. Эти особенности напрямую влияют на способы монтажа, область применения, удобство обслуживания и надёжность в работе.

По способу монтажа

Перечислим несколько популярных конструктивных исполнений:

• Реле на DIN-рейку.
  Это тип реле для установки в щитах и шкафах управления. Корпус выполнен из пластика, имеет защёлки для крепления на стандартную DIN-рейку 35 мм, клеммы с маркировкой, а также очень часто - светодиодную индикацию срабатывания. Такие реле удобны при монтаже и последующей диагностике.


• Реле под колодку (розетку).
  Реле данного типа устанавливаются в колодку (розетку) реле, которая, в свою очередь, может монтироваться на стандартную DIN-рейку 35 мм или на монтажную панель. Это решение удобно при необходимости быстрой замены неисправного реле - достаточно вынуть реле из розетки и вставить новое. Такие конструкции особенно популярны при серийной сборке щитов.


• Промышленные герметичные реле.
  Выпускаются в герметичных корпусах с повышенной степенью защиты (IP65 и выше). Применяются в условиях повышенной влажности, запыленности или вибраций.




Также реле могут отличаться по габаритам - от компактных моделей шириной 5 мм до полноразмерных устройств с несколькими контактными группами, рассчитанными на ток до 63 А и выше.

По функциональности и дополнительным опциям

Разные модели могут оснащаться:

• индикатором состояния катушки (LED-индикация);


• механической кнопкой теста для ручной проверки срабатывания;


• флажком фиксации положения контактов;


• модулем для защиты катушки реле или управляющих цепей (диод, варистор, RC-цепочка).




Эти опции упрощают ввод в эксплуатацию, обслуживание и диагностику на объекте, защищают реле и цепи управления от повреждений, повышают надежность и продлевают срок службы оборудования.

По внутреннему устройству

С технической точки зрения, промежуточные реле делятся на два основных типа:

• Электромагнитные.

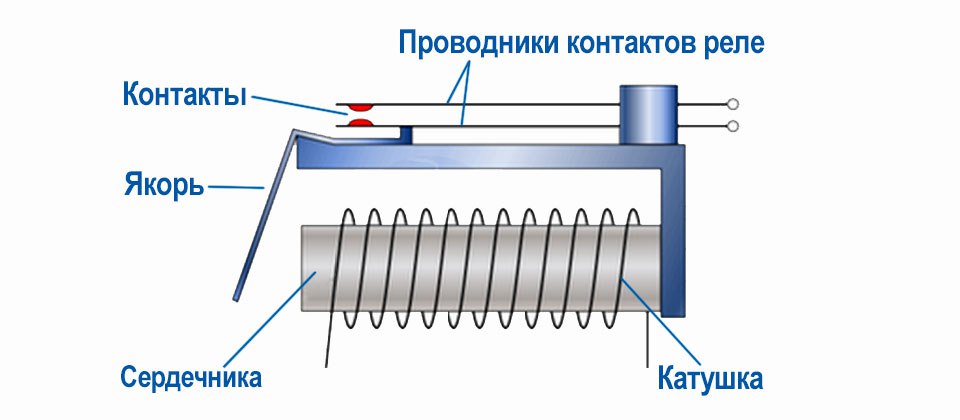

  Это классические реле, где при подаче напряжения на катушку создаётся магнитное поле, которое притягивает якорь и переключает контактную группу. Преимущество - надёжность, высокая коммутационная способность, невысокая цена. Состояние такого реле легко диагностируются визуально (по щелчку, индикации, положению флажка).






• Электронные (твердотельные).
  Эти реле не имеют подвижных механических частей и работают на основе полупроводниковых элементов. Основные плюсы - бесшумная работа, высокая надёжность, длительный срок службы. Минусы - более высокая стоимость и чувствительность к перегрузкам. Используются чаще всего в ответственных или специфических задачах (например, в системах с высокой частотой срабатывания).

Особенности подключения

Способы подключения зависят от конструкции реле и конфигурации оборудования. Наиболее распространённые схемы включают подключение катушки к управляющему выходу контроллера или кнопке, а коммутационные контакты соединяются с нагрузкой.

Рекомендации по подключению:

• используйте схему, указанную производителем на корпусе или в паспорте устройства;


• соблюдайте номинальные параметры по напряжению и току;


• обращайте внимание на наличие индикации или встроенной защитной схемы;


• не забудьте заземлить корпус, если это предусмотрено конструкцией.


Что учитывать при выборе

Выбирая промежуточное реле, важно ориентироваться на условия эксплуатации и параметры электрической цепи. В первую очередь нужно определить напряжение, при котором будет работать катушка управления. Чаще всего это 24 VDC или 220 VAC, но возможны и другие варианты.

Также стоит учитывать:

• тип контактов (замыкающие (NO), размыкающие (NC), переключающие (CО));


• коммутационную нагрузку по току;


• размеры корпуса;


• способ крепления (на DIN-рейку или в колодку (розетку));


• наличие индикации работы.




Если реле планируется устанавливать в условиях вибрации или перепадов температуры, стоит обратить внимание на степень защиты корпуса и температурный диапазон.

Применение в реальных проектах

На практике реле промежуточного типа активно используются для передачи сигнала от логического контроллера к пускателю, в схемах задержки времени включения, а также для активации нескольких исполнительных элементов от одного управляющего сигнала.

В системах пожарной безопасности реле срабатывает при подаче сигнала от датчика и включает цепь звукового или светового оповещения. В вентиляции они применяются для включения вентиляторов по команде от термостата. Все эти решения становятся возможными благодаря простоте и надёжности устройств.

Почему стоит заказать реле на novasystem.by

Гипермаркет для производителей щитового оборудования novasystem.by предлагает широкий выбор промежуточных реле от проверенных производителей. В каталоге представлены устройства различного напряжения и конструкции, а специалисты магазина помогут с подбором подходящей модели для конкретной задачи.

Преимущества покупки:

• наличие товара на складе;


• грамотная техническая поддержка от инженеров;


• быстрая доставка;


• официальная продукция от надёжных брендов.


Итоги

Промежуточное реле - это базовый элемент автоматизации, необходимый в каждой промышленной системе. Разобравшись в принципе действия, вариантах исполнения и способах подключения, инженер может подобрать именно то решение, которое обеспечит стабильную и безопасную работу оборудования.

Если вы ищете надёжные реле для своих проектов - переходите в каталог novasystem.by и оформляйте заказ онлайн. Есть вопросы? Обратитесь к нашим специалистам - мы подскажем, какое реле подойдёт именно для вашей задачи.
