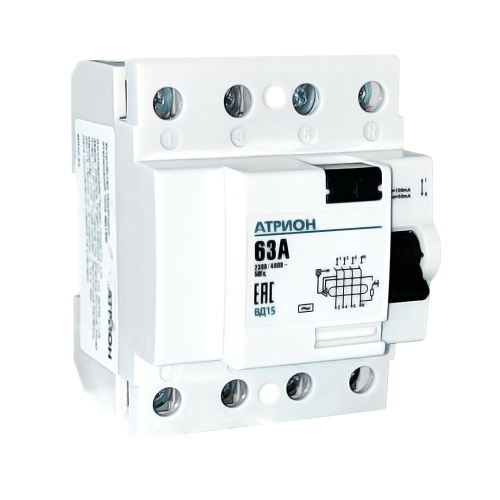

УЗО ВД15Е, 4P, 63A, 4.5kA, 30mA, тип AC, 4M
Серия продукта
|
ВД15Е |
Тип продукта
|
УЗО |
Описание полюсов
|
4P |
Номинальный ток (In), A
|
63 |
Монтаж
|
на DIN-рейку |
Номинальный ток утечки (IΔn), mA
|
30 |
Количество модулей
|
4 |
Степень защиты
|
IP20 |
Габаритные размеры (HxDxW), mm
|
90,4x68x70 |
Номинальная частота (f), Гц
|
50 |
Максимальное сечение подключаемого проводника, mm²
|
25 |
Номинальное рабочее напряжение (Un), V
|
400 AC |
Тип клеммы
|
двойная, хомутный зажим и для монтажа гребенки типа - вилка |
Температура окружающей среды (рабочая), °С
|
-25_+40 |
Номинальный условный ток короткого замыкания (Inc), kA
|
4,5 |
Механическая износостойкость, не менее циклов
|
10000 |
Стандарты
|
IEC/EN 61008 |
Подключение питания
|
произвольное |
Индикация положения контактов
|
есть, на рычаге управления |
Возможность пломбировки рычага управления
|
нет |
Защитная шторка на клемме
|
нет |
Окошко для маркировки
|
нет |
Монтажное положение
|
произвольное |
Электрическая износостойкость, не менее циклов
|
4500 |
Тип дифф. расцепителя
|
AC |
Исполнение дифф. расцепителя
|
электромеханическое |
Описание типа дифф. расцепителя
|
тип АС – для цепей с переменным током небаланса |
Индикация аварийной сработки дифф. расцепителя
|
есть |
Устройство защитного отключения ВД15Е 4Р 63А, 30мА
Предназначены для защиты людей от поражения электрическим током при случайном прикосновении к открытым токопроводящим частям электроустановки и для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и на землю.Предусмотрено двух- и четырехполюсное исполнение.
ТИП :
-
электронный, обозначение - ВД15Е;
-
механический, обозначение - ВД15М.
Монтаж осуществляется на DIN-рейку 35 мм. Все изделия соответствуют требованиям ТР ТС.
Принцип действия
Электромеханический тип. Устройство защитного отключения работает на основе фиксации дифференциального тока (разница между прямым и обратным токами), возникающего при его утечке на землю. Дифференциальный трансформатор тока служит сигнализатором наличия тока утечки. С трансформатора сигнал подается на катушку устройства отключения токового расцепителя, выполненную на основе постоянного магнита. Токовый расцепитель срабатывает вследствие размагничивания катушки. В обычном состоянии (без подачи напряжения) магнитное поле удерживает рычаг, который под действием пружины готов оторваться от магнита и отключить УЗО.
Как только на обмотку подается напряжение, возникает магнитное поле обратного (по отношению к созданному магнитом) направления, контур размагничивается и пружина возвращает рычаг, который приводит в действие механизм отключения УЗО.
Электронный тип. Принцип работы электронного УЗО схож с принципом работы электромеханического. Единственное отличие заключается в функциональной зависимости от напряжения сети, так как электронные УЗО становятся неработоспособными при обрыве нулевого рабочего проводника со стороны источника питания (до УЗО). Электронные УЗО получают энергию, необходимую для своего срабатывания, от защищаемой цепи.
В этих УЗО маломощный сигнал от дифференциального трансформатора поступает на электронный усилитель, который подает на механизм расцепителя главных контактов УЗО мощный импульс, достаточный для простого и надежного расцепления.
