----УЗО ВД15Е, 4P, 63A, 4.5kA, 100mA, тип AC, 4M

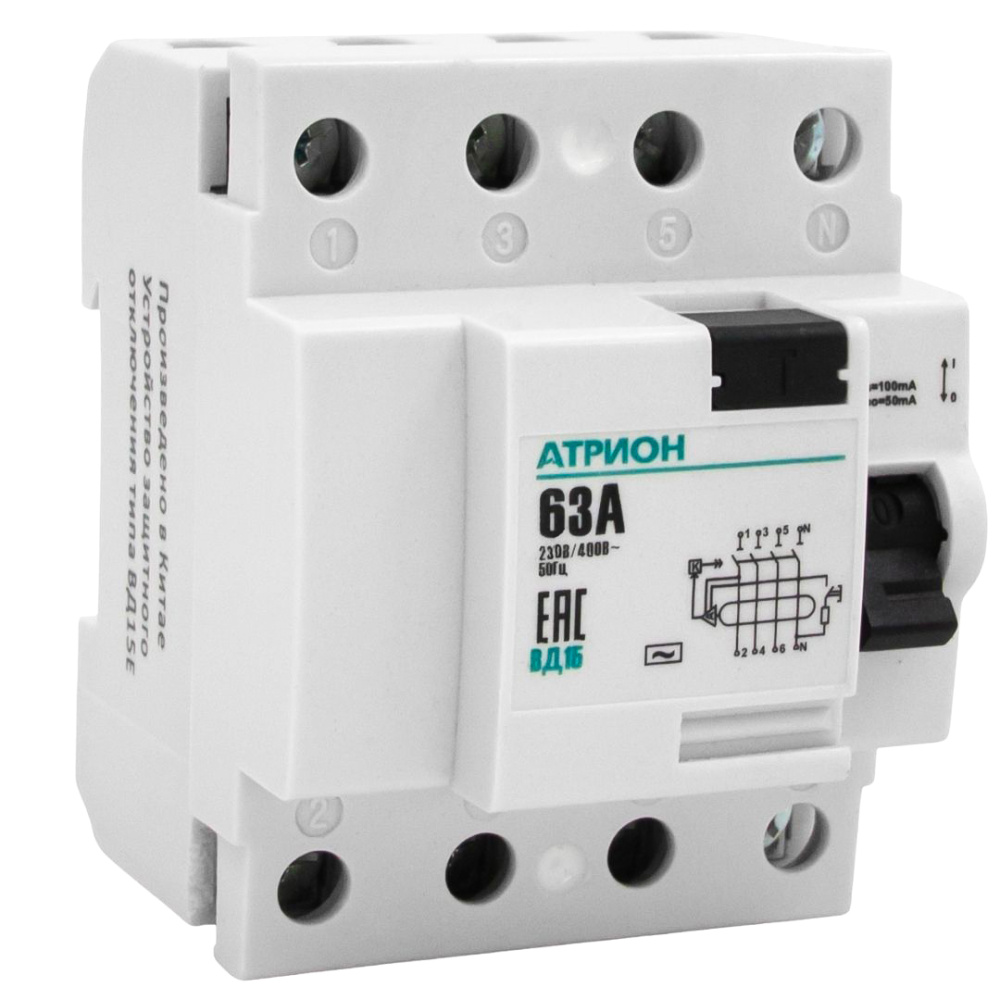

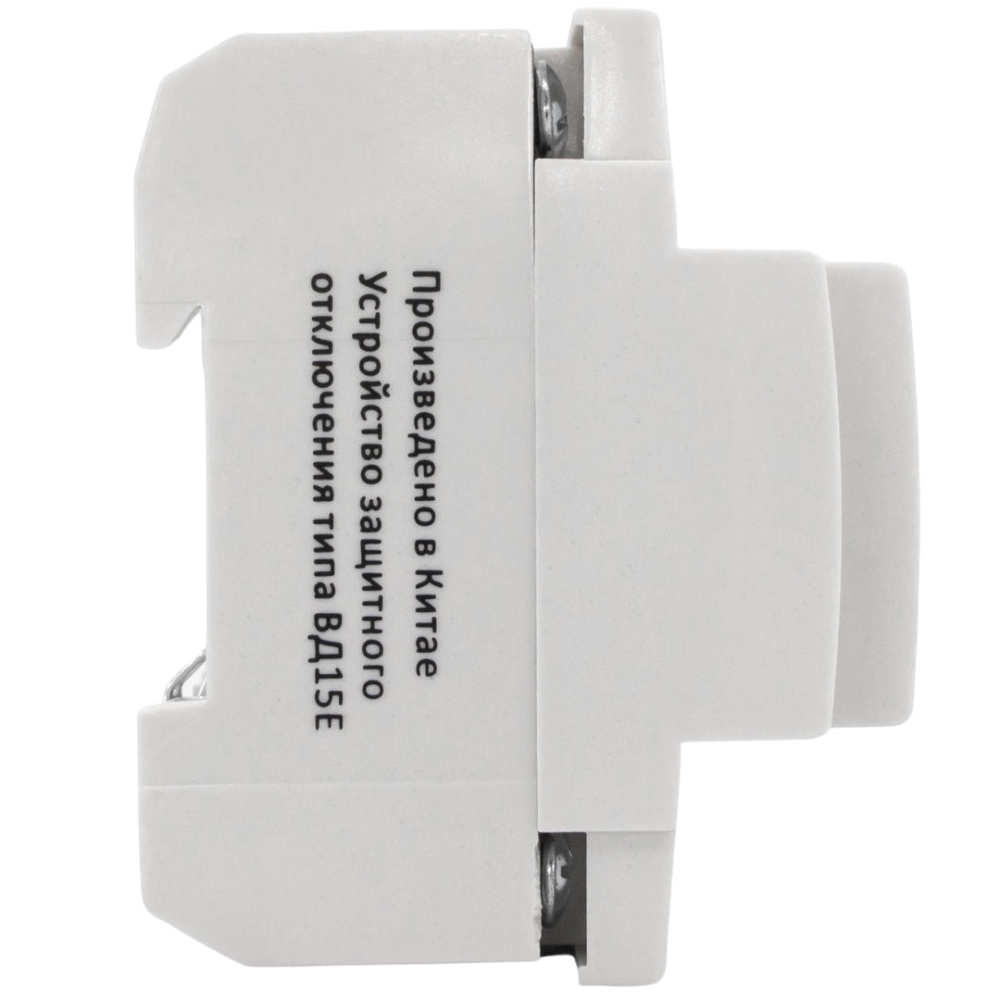

УЗО ВД15Е, 4P, 63A, 4.5kA, 100mA, тип AC, 4M

Артикул: VD15-4-63-100

Характеристики

Серия продукта

ВД15Е

Тип продукта

УЗО

Тип схемы переключения

Описание полюсов

Все характеристики

32,02 руб. / шт

Цена без НДС

Уточняйте наличие

- +

В корзину

Профессиональная консультация

Удобная и быстрая доставка

Мультибрендовый дистрибьютор

Весь товар сертифицирован

Серия продукта	ВД15Е
Тип продукта	УЗО
Тип схемы переключения	2
Описание полюсов	4P
Номинальный ток (In), A	63
Монтаж	на DIN-рейку
Вид коммутируемого напряжения, V	AC (перемен.)
Номинальный ток утечки (IΔn), mA	100
Количество стандартных модулей	4
Степень защиты	IP20
Высота, мм	90.4
Ширина, мм	70
Глубина, мм	68
Габаритные размеры (HxDxW), mm	90,4x68x70
Номинальная частота (f), Hz	50
Температура, °С	-25…+40
Срок гарантии	24 месяца, по отдельным проектам до 5 лет
Максимальное сечение подключаемого проводника, mm²	25
Номинальное рабочее напряжение (Un), V	400 AC
Номинальный ток контактов, А	63
Тип клеммы	двойная, хомутный зажим и для монтажа гребенки типа - вилка
Температура окружающей среды (рабочая), °С	-25_+40
Номинальное напряжение питания (Uns), V	230/400АС
Страна производитель	Китай
Номинальный условный ток короткого замыкания (Inc), kA	4,5
Количество входов	4
Количество выходов	4
Механическая износостойкость, не менее циклов	10000
Стандарты	IEC/EN 61008
Подключение питания	произвольное
Индикация положения контактов	есть, на рычаге управления
Возможность пломбировки рычага управления	нет
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Электрическая износостойкость, не менее циклов	4500
Аксессуары	нет
Тип дифф. расцепителя	AC
Исполнение дифф. расцепителя	электромеханическое
Описание типа дифф. расцепителя	тип АС – для цепей с переменным током небаланса
Индикация аварийной сработки дифф. расцепителя	есть

Описание

Устройство защитного отключения ВД15Е 4Р 63А, 100мА

Предназначены для защиты людей от поражения электрическим током при случайном прикосновении к открытым токопроводящим частям электроустановки и для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и на землю.

Предусмотрено двух- и четырехполюсное исполнение.

ТИП :

электронный, обозначение - ВД15Е;
механический, обозначение - ВД15М.

Монтаж осуществляется на DIN-рейку 35 мм. Все изделия соответствуют требованиям ТР ТС.

Принцип действия

Электромеханический тип. Устройство защитного отключения работает на основе фиксации дифференциального тока (разница между прямым и обратным токами), возникающего при его утечке на землю. Дифференциальный трансформатор тока служит сигнализатором наличия тока утечки. С трансформатора сигнал подается на катушку устройства отключения токового расцепителя, выполненную на основе постоянного магнита. Токовый расцепитель срабатывает вследствие размагничивания катушки. В обычном состоянии (без подачи напряжения) магнитное поле удерживает рычаг, который под действием пружины готов оторваться от магнита и отключить УЗО.

Как только на обмотку подается напряжение, возникает магнитное поле обратного (по отношению к созданному магнитом) направления, контур размагничивается и пружина возвращает рычаг, который приводит в действие механизм отключения УЗО.
Электронный тип. Принцип работы электронного УЗО схож с принципом работы электромеханического. Единственное отличие заключается в функциональной зависимости от напряжения сети, так как электронные УЗО становятся неработоспособными при обрыве нулевого рабочего проводника со стороны источника питания (до УЗО). Электронные УЗО получают энергию, необходимую для своего срабатывания, от защищаемой цепи.
В этих УЗО маломощный сигнал от дифференциального трансформатора поступает на электронный усилитель, который подает на механизм расцепителя главных контактов УЗО мощный импульс, достаточный для простого и надежного расцепления.
