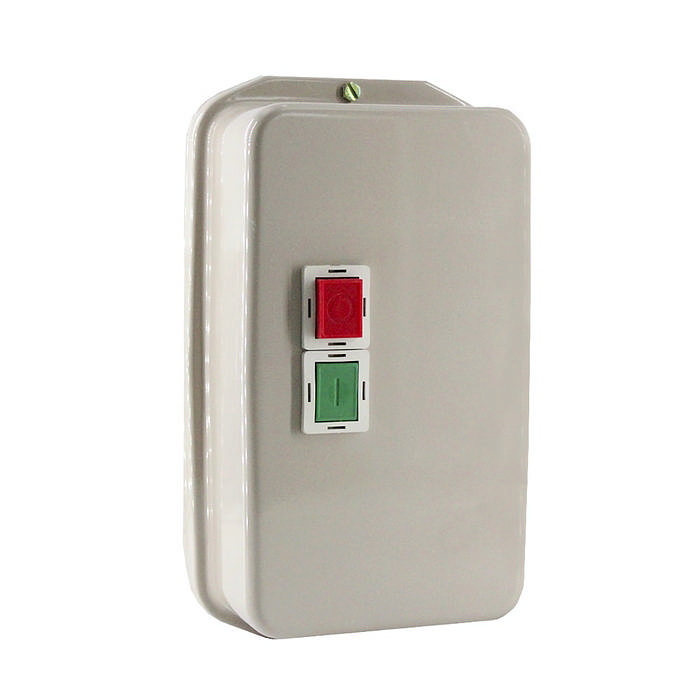

----Пускатель в корпусе КМИ-48062 220АС, 80А

Пускатель в корпусе КМИ-48062 220АС, 80А

Видео

Артикул: KMI-48062-220AC

Характеристики

Номинальный ток, А

Степень защиты

IP55

Материал

Металл

Диапазон рабочих температур, °С

-20…+40

Все характеристики

230,91 руб. / шт

Цена без НДС

- +

В корзину

Профессиональная консультация

Удобная и быстрая доставка

Мультибрендовый дистрибьютор

Весь товар сертифицирован

Описание

Пускатель в корпусе КМИ-48062 220АС, 80А

Предназначены для дистанционного пуска, остановки трехфазных асинхронных электродвигателей, а также для защиты электродвигателей от перегрузок недопустимой продолжительности. Пускатели в корпусе КМИ (QСХ2) являются комплектными устройствами, состоящими из контактора, теплового реле, оболочки с сальниками и кнопками управления.

При изготовлении пускателей КМИ-10960 - КМИ-23260 (QСХ2-09 -QСХ2-32) используется пластиковый корпус, пускателей КМИ-34062 - КМИ-49562 (QСХ2- 40 -QСХ2-95) - металлический, В зависимости от типа цепей, условий эксплуатации и вида нагрузки, пускатели производятся на различные номинальные токи (от 9 до 95 А) и напряжения катушки (230 В и 400 В). Все изделия соответствуют требованиям ТР ТС.

Принцип действия

При нажатии на кнопку "Пуск" толкатель этой кнопки замыкает дополнительный нормально открытый контакт, установленный на контакторе, в результате чего создается замкнутая цепь питания катушки контактора через замкнутый дополнительный нормально открытый контакт контактора и нормально закрытый контакт теплового реле. Ток, протекающий по катушке контактора создает магнитное поле, вследствие чего подвижная часть магнитной системы контактора притягивается к неподвижной, осуществляя таким образом перемещение механически связанных с ней подвижных контактов и замыкание цепи.

После включения контактор становится на самоудержание через встроенный нормально открытый контакт и не отключается после отпускания кнопки "Пуск". При нажатии на кнопку "Стоп" пускателя механически связанный с этой кнопкой толкатель воздействует на кнопку проверки теплового реле, в результате чего происходит размыкание нормально закрытого контакта теплового реле и разрыв цепи питания катушки контактора, Также отключение контактора произойдет вследствие недопустимой перегрузки и срабатывания теплового реле, вызывающего размыкание его нормально закрытого контакта.

Технические характеристики

			КМИ-10910	КМИ-11210	КМИ-11810	КМИ-22510	КМИ-23210	КМИ-34011	КМИ-35011	КМИ-46511	КМИ-48011	КМИ-49511
Число полюсов	3Р
Номинальное импульсное выдерживаемое напряжение U_imp, кВ	6
Номинальное рабочее напряжение U_e, В	230, 400, 690 АС
Номинальный рабочий ток I_e, А	380/400В АС	АС-1	25	25	32	36	50	60	70	80	110	120
	380/400В АС	АС-3	9	12	18	25	32	40	50	65	80	95
	660/690В АС	АС-3	6,6	8,9	12	18	21	34	39	42	49	55
Номинальное напряжение изоляции U_i, В	690 АС
Номинальная рабочая мощность P_e, кВт	220/230В АС	АС-3	2,2	3	4	5,5	7,5	11	15	18,5	22	25
	380/400В АС	АС-3	4	5,5	7,5	11	15	18,5	22	30	37	45
	660/690В АС	АС-3	5,5	7,5	10	15	18,5	30	33	37	45	45
Номинальное рабочее напряжение катушки управления U_c, В	220, 380 АС
Условный ток короткого замыкания I_nc, А			1000	1000	3000	3000	3000	3000	3000	3000	5000	5000
Защита от сверхтоков - предохранитель gG, А			10	20	25	40	50	50	63	80	100	100
Максимальная кратковременная нагрузка (t≤1 с), А			162	216	324	450	576	720	900	1170	1440	1710
Мощность рассеяния при I_e, Вт/полюс	380/400В АС	АС-3	0,22	0,38	0,82	1,27	2,2	2,6	3,9	4,4	5,3	7,4
Мощность рассеяния при I_e, Вт/полюс	380/400В АС	АС-1	1,58	1,58	2,52	3,22	5,2	5,6	9,8	6,6	12,7	12,7
Пределы напряжения цепи управления, В АС	срабатывание		(0,8-1,1)U_c
Пределы напряжения цепи управления, В АС	отпускание		(0,3-0,6)U_c
Мощность потребления катушки управления при U_c, ВА	срабатывание		98	98	98	98	98	170	170	170	210	210
Мощность потребления катушки управления при U_c, ВА	удержание		10	10	10	10	10	25	25	25	28	28
Мощность рассеивания катушки управления, Вт			2-3	2-3	2-3	2,5-3,5	2,5-3,5	6-10	6-10	6-10	6-10	6-10
Время срабатывания, мс	замыкание		12-22	12-22	12-22	15-24	15-24	20-26	20-26	20-26	20-35	20-35
Время срабатывания, мс	размыкание		4-19	4-19	4-19	5-19	5-19	8-12	8-12	8-12	6-20	6-20
Конфигурация встроенных вспомогательных контактов			1NO					1NO+1NC
Электрическая износостойкость, млн. циклов В-О, не менее	380/400В АС	АС-3	1,4	1,4	1,2	1	1	0,9	0,9	0,9	0,9	0,9
Электрическая износостойкость, млн. циклов В-О, не менее	380/400В АС	АС-1	0,3	0,3	0,3	0,35	0,35	0,35	0,35	0,35	0,35	0,35
Механическая износостойкость, млн. циклов В-О, не менее			10	10	10	8	8	5	5	5	3,5	3,5
Диапазон рабочих температур, ⁰С	-25…+50
Степень защиты	IP20
Условия эксплуатации	УХЛ4

История бренда Атрион 219,4 кб

Паспорт контактор КМИ 179,5 кб

Паспорт Пускатели серии КМИ (QCX2) 199 кб

Каталоги

История бренда Атрион 219,4 кб

Паспорт контактор КМИ 179,5 кб

Паспорт Пускатели серии КМИ (QCX2) 199 кб

Оплата

Работаем только с юридическими лицами и индивидуальными предпринимателями.

Безналичный расчёт

Оплата производится безналичной формой - на расчетный счет банка.

Для постоянных клиентов предусмотрены индивидуальные условия оплаты.
Для новых клиентов - предоплата 100%.

Чтобы получить счет на оплату оформите заказ на сайте через корзину. После оформления заказа с Вами свяжется менеджер для подтверждения Вашего заказа или его корректировки и на почту Вам придет счет для оплаты заказа. Так же счет Вы можете посмотреть в личном кабинете.

Если Вы совершаете покупку в нашем интернет-магазине впервые, то необходимо будет заключить договор. Подписанный договор в двух экземплярах нужно предоставить при получении товара на складе или выслать по почте.

Доставка

Собственный автопарк обеспечивает оперативную доставку по Минску и Беларуси необходимой электротехнической продукции.

Сроки и стоимость доставки обсуждаются индивидуально с Вашим менеджером.

Разгрузочные работы при доставке осуществляются силами покупателя.

Заказы можете самостоятельно забрать с наших складов в Минске и Гомеле.

Склад в Минске: Минский р-н, д. Королев Стан, ул. Школьная 2а
Склад в Гомеле: г. Гомель, ул. Советская 149

Для получения заказанного товара при себе необходимо иметь подписанные счета и доверенности, а так же подписанный договор при первой отгрузке.

Погрузка товара осуществляется силами NOVA SYSTEM

Характеристики

Номинальный ток, А	80
Степень защиты	IP55
Материал	Металл
Диапазон рабочих температур, °С	-20…+40
Срок гарантии	24 месяца, по отдельным проектам до 5 лет
Количество и конфигурация вспомогательных контактов	1NO+1NC
Номинальная мощность по АС-3, кВт 660/690В	45
Номинальная мощность по АС-3, кВт 220/230В	22
Номинальная мощность по АС-3, кВт 380/400В	37
Номинальное напряжение изоляции, В	660
Номинальное напряжение катушки управления, B	220 В AC
Страна производитель	Китай
Номинальная мощность 3-фазных электродвигателей по категории АС-3 (380 В, 400 В, 415 В), кВт	37
Аналоги	CTRP-R-80-220V Пускатель в корпусе КМЭ 80А 220В с РТЭ IP65 EKF PROxima Или MDV10-2-063-030 УЗО ВД1-63 2Р 63А 30мА ИЭК
