Новая серия DNH7

В линейке электротехнической продукции появилась новая серия DNH7 — современные предохранители-выключатели-разъединители горизонтального исполнения. Эта разработка представляет собой усовершенствованное решение для комплексной защиты трехфазных сетей, сочетающее инновационную конструкцию, соответствие стандарту IEC 60947-3 и улучшенные эксплуатационные характеристики.

1. Назначение и область применения предохранителей-выключателей-разъединителей DNH7

Горизонтальные ПВР серии DNH7 выполняют несколько ключевых функций в распределительных электрических сетях:

·         Создание видимого разрыва цепи для безопасного проведения работ.

·         Включение и отключение нагрузки в нормальном режиме эксплуатации.

·         Защита электроцепи от токов короткого замыкания и перегрузок с помощью установленных плавких предохранителей (в комплект поставки не входят).

Область применения:
Аппараты предназначены для работы в трехфазных цепях переменного тока частотой 50 Гц с номинальным рабочим напряжением до 660 В. Номинальные токи линейки: 160А, 250А, 400А, 630А. ПВР DNH7 соответствуют международному стандарту IEC 60947-3, что гарантирует их надежность и безопасность. Они широко используются в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), на промышленных предприятиях и коммерческих объектах.

2. Технические характеристики ПВР серии DNH7

Основные параметры аппаратов разных типоразмеров сведены в таблицу для наглядного сравнения.

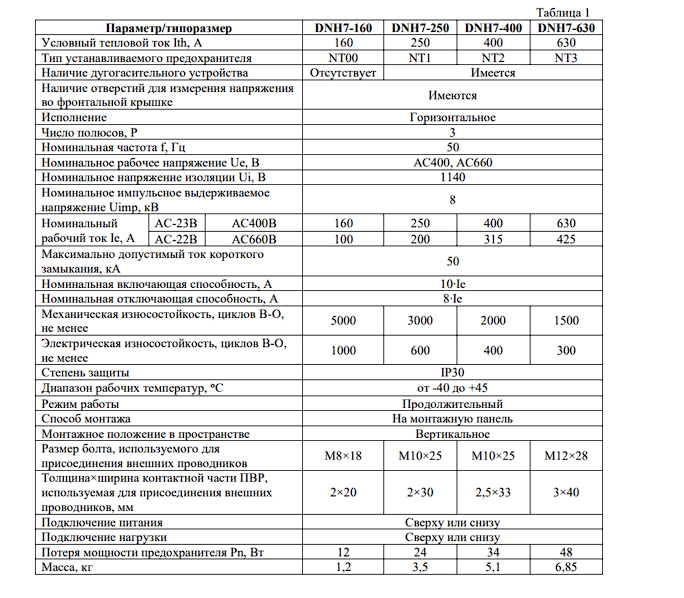

Таблица 1: Основные технические характеристики ПВР DNH7

Ключевые особенности:

·         Гибкое подключение: Возможность подключения питания и нагрузки как сверху, так и снизу.

·         Контроль напряжения: Наличие специальных отверстий во фронтальной крышке для безопасного измерения напряжения.

·         Надежность: Высокая коммутационная и механическая износостойкость.

·         Безопасность: Наличие дугогасительных камер в моделях на 250А и выше.

3. Габаритные и установочные размеры ПВР DNH7

Для корректного проектирования щитового пространства приведены основные размеры аппаратов.

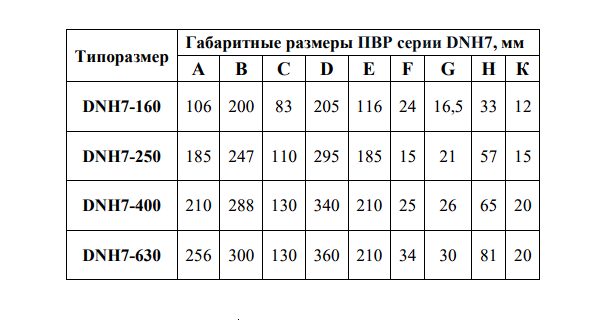

Таблица 2: Габаритные размеры ПВР серии DNH7 (мм)

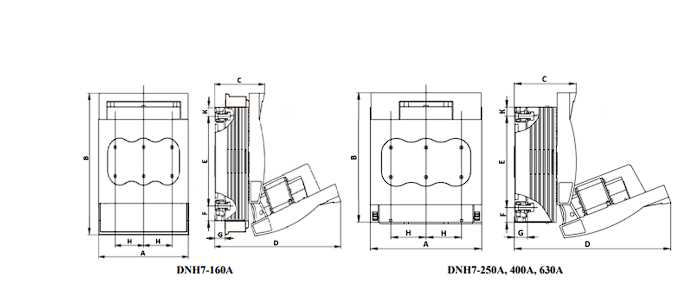

·         Рисунок 1: Схема габаритных размеров для моделей DNH7.

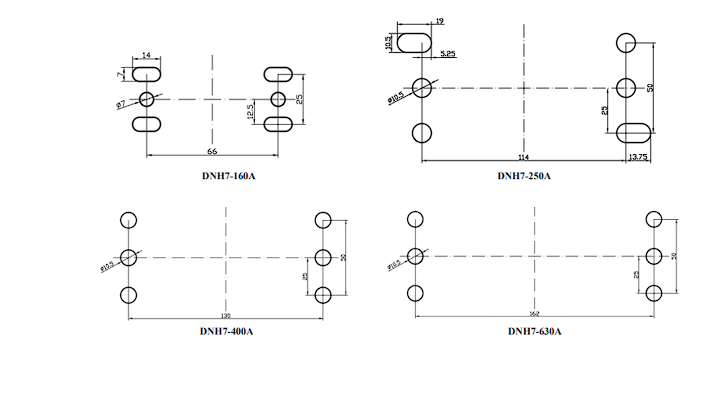

·         Рисунок 2: Детальные установочные чертежи для каждого типоразмера (DNH7-160А, 250А, 400А, 630А), включая расположение крепежных отверстий.

4. Схема подключения ПВР DNH7

Аппараты допускают универсальное подключение – питание может быть подано как на верхние, так и на нижние клеммы, а нагрузка подключена к противоположным. Это обеспечивает гибкость при компоновке распределительного щита. Визуальная схема подключения (трехфазная цепь) необходима для наглядности.

5. Комплектность поставки

При покупке предохранителя-выключателя-разъединителя серии DNH7 вы получаете:

1.   ПВР горизонтальный серии DNH7 (без плавких вставок) – 1 шт.

2.   Паспорт изделия с техническим описанием – 1 шт.

3.   Комплект метизов (болты, шайбы) для подключения внешних проводников – 1 комплект.

Важно: Плавкие предохранители (вставки) типа NT необходимого номинала приобретаются отдельно.

6. Особенности монтажа и установки ПВР DNH7

Пошаговая инструкция по безопасному монтажу:

1.   Отключение и вскрытие: Отключите ПВР, полностью открыв фронтальную крышку. Снимите ее, аккуратно выдвинув вверх.

2.   Доступ к клеммам: Поверните фиксаторы клеммных крышек на 90° против часовой стрелки и снимите верхнюю и нижнюю крышки.

3.   Крепление основания: Надежно закрепите основание ПВР на монтажной панели или профиле щита с помощью рекомендованного крепежа.

4.   Подключение проводников: Подсоедините шины или кабели соответствующего сечения к силовым контактам, соблюдая момент затяжки.

5.   Сборка: Установите на место клеммные крышки и фронтальную крышку.

6.   Установка предохранителей: Вставьте плавкие предохранители (NT00, NT1, NT2, NT3) соответствующие типоразмеру ПВР.

Предохранители-выключатели-разъединители горизонтальные серии DNH7 – это оптимальное решение для защиты и управления силовыми цепями до 660В. Их соответствие стандарту IEC, высокая отключающая способность (до 50 кА), универсальное подключение и продуманная конструкция делают их надежным выбором для современных электроустановок. Перед монтажом и эксплуатацией обязательно изучите паспорт изделия и соблюдайте правила электробезопасности.
