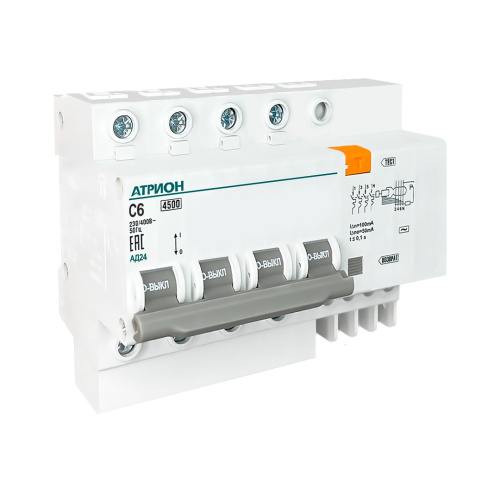

Выключатель автоматический дифф. АД24, 4P, 6A, хар-ка C, 4.5kA, 30mA, тип AC, 6.5M

Видео

Артикул: AD24-06-30

Характеристики

Серия продукта

АД24

Тип продукта

выключатель автоматический дифференциальный

Описание полюсов

Номинальный ток (In), A

Все характеристики

36,37 руб. / шт

Цена без НДС

В наличии (40)

- +

В корзину

Быстрый заказ

Консультация инженера

Индивидуальные условия

Удобный онлайн заказ

Доставка по всей Беларуси

Серия продукта	АД24
Тип продукта	выключатель автоматический дифференциальный
Описание полюсов	4P
Номинальный ток (In), A	6
Тип защитной характеристики	C
Монтаж	на DIN-рейку
Номинальный ток утечки (IΔn), mA	30
Количество модулей	6,5
Степень защиты	IP20
Габаритные размеры (HxDxW), mm	94x75x114
Номинальная частота (f), Гц	50
Максимальное сечение подключаемого проводника, mm²	35
Номинальное рабочее напряжение (Un), V	400 AC
Тип клеммы	одинарная хомутный зажим
Температура окружающей среды (рабочая), °С	-25_+40
Механическая износостойкость, не менее циклов	10000
Стандарты	IEC/EN 61009
Подключение питания	сверху на отдельные клеммы L и N
Индикация положения контактов	есть, на рычаге управления
Возможность пломбировки рычага управления	есть
Защитная шторка на клемме	нет
Окошко для маркировки	нет
Монтажное положение	произвольное
Вес, g	500
Электрическая износостойкость, не менее циклов	4000
Отключающая способность (Icn) IEC/EN 61009, kA	4,5
Тип дифф. расцепителя	AC
Исполнение дифф. расцепителя	электронное
Описание типа дифф. расцепителя	тип АС – для цепей с переменным током небаланса
Индикация аварийной сработки дифф. расцепителя	есть, отдельная кнопка R

Описание

Автомат дифференциальный АД24, 6А, 30мА

Представляют собой приборы, сочетающие в себе функции автоматического выключателя и УЗО: защита от сверхтоков вследствие перегрузок и коротких замыканий; защита от поражения электрическим током при прикосновении к проводящим частям электрооборудования; предотвращение возгораний вследствие недопустимых токов утечки.

Устройство защитного отключения в составе дифференциальных автоматов - электронного типа. Количество полюсов автоматического выключателя 4Р (АД24). Монтаж изделий производят на 35мм DIN-рейку. Все изделия соответствуют требованиям ТР ТС.

Принцип действия

Дифференциальный автомат срабатывает при возникновении в защищаемой цепи токов, превышающих номинальный ток расцепителя, вследствие перегрузок или короткого замыкания. Также дифференциальный автомат срабатывает при возникновении в защищаемой электроустановке утечки тока, равной или превышающей номинальную величину отключающего дифференциального тока, вследствие повреждения изоляции, возгорания, неисправности электрооборудования, прямого прикосновения человека к токоведущим частям.

При срабатывании автомата рычаг включения - выключения переходит в положение "О". В этом случае необходимо осуществить тщательный контроль защищаемой электроустановки, убедиться, что срабатывание произошло не из-за прикосновения человека к токоведущим частям, и устранить причины, вызвавшие возникновение сверхтока либо тока утечки. Затем выключатель должен быть приведен в рабочее состояние, для чего рычаг выключателя должен быть взведен в положение "|". Также на лицевой стороне находится кнопка эксплуатационного контроля "1". При ее нажатии моделируется возникновение утечки тока, при которой происходит немедленное срабатывание дифференциального блока и отключение защищаемой цепи.

Нажатием кнопки "Т" осуществляется проверка работоспособности дифференциального автомата после его монтажа и подключения. Проверке подлежат поочередно все автоматы в данном распределительном устройстве. При нажатии кнопки "1" должно сработать только то устройство, кнопка которого нажимается. Другие срабатывать не должны. При помощи кнопки "Т" также осуществляется периодическая проверка дифференциального автомата, которая должна проводиться не реже одного раза в месяц в течение всего срока эксплуатации.
