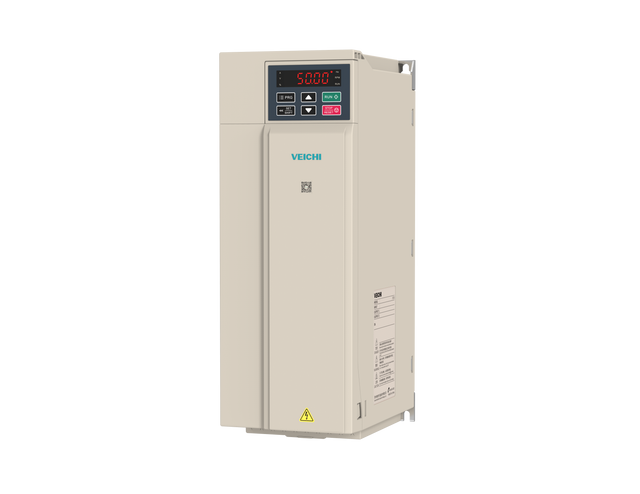

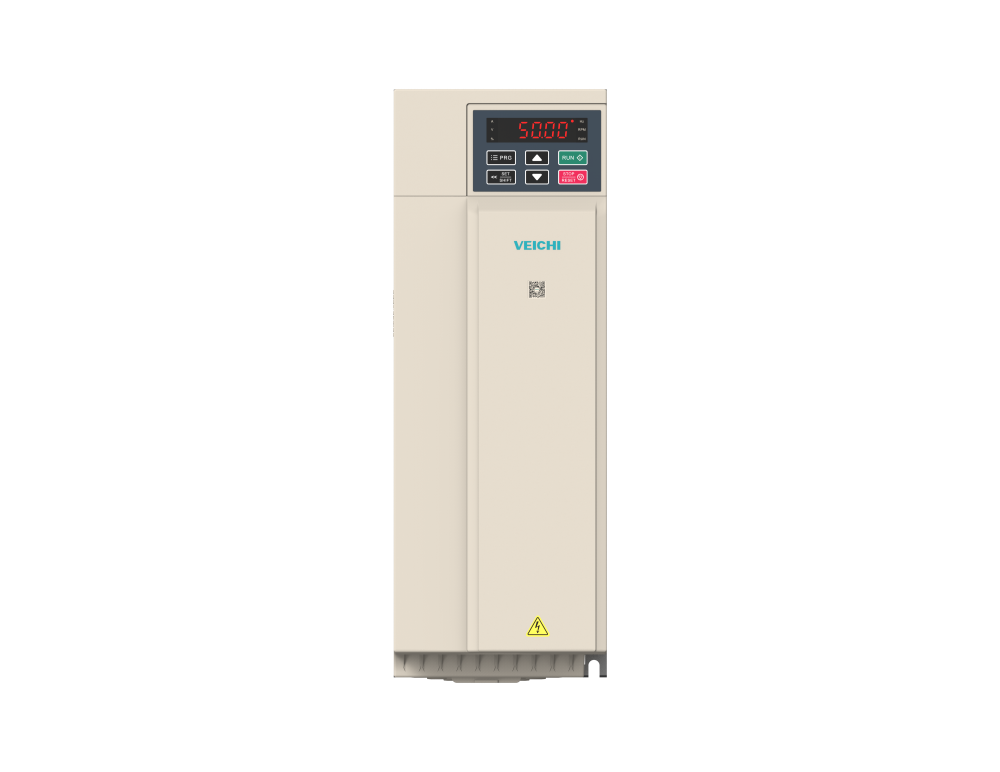

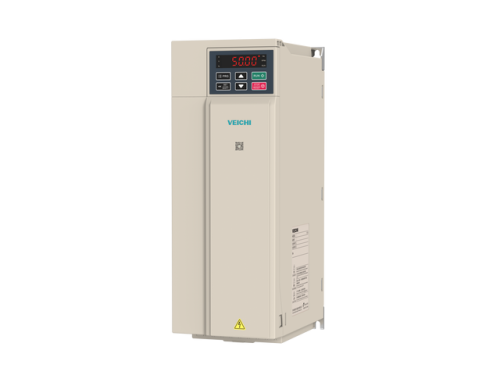

Преобразователь частоты AC310-T3-1R5G/2R2P-B
Серия продукта
|
AC10 |
Номинальный ток (In), A
|
9,5 |
Монтаж
|
настенный, шкафной |
Номинальное напряжение питания (Uns), V
|
380VAC |
Габаритные размеры (HxDxW), mm
|
202х75х163 |
Номинальная частота (f), Hz
|
50/60 ±5 % |
Глубина монтажа, установки
|
163 |
Номинальный ток AC-6b (In), A
|
1500 |
Выходное напряжение, V
|
можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
Температура окружающей среды (рабочая), °С
|
-10_+50 |
Номинальный ток AC-4 (660/690V), A
|
4000 |
Ширина ламели, mm
|
цифровое задание: 0,01 гц. аналоговое задание: 0,05 % от максимальной частоты |
Входное напряжение, V
|
3х380 |
Допустимые отклонения, %
|
коэффициент дисбаланса напряжения <3 степень искажения соответствует требованиям IEC61800-2 |
Точность регулирования частоты на выходе, %
|
± 0,5 от максимального значения частоты |
Перегрузочная способность по току от номинального значения
|
120 % в течение 35 с, 150 % в течение 60 с |
Режим управления двигателем
|
U/f без обратной связи, векторное управление без датчика положения |
Модуляция
|
оптимизированная пространственно-векторная ШИМ |
Диапазон регулирования скорости
|
векторное управление без о/c: 1:100 при номинальной нагрузке |
Точность поддержания установившейся скорости
|
Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости |
Пусковой момент
|
векторное управление без о/c: 150 % от номинального момента при 0,5 Гц |
Скорость реакции на изменение момента
|
векторное управление без о/c: <20 мс |
Точность поддержания скорости
|
Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2 % от максимальной частоты |
Шаг настройки частоты
|
цифровое задание: 0,01 Гц, аналоговое задание: 0,05 % от максимальной частоты |
Возможность торможения постоянным током
|
начальная частота: 0–50 Гц. время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока |
Компенсация момента
|
автоматический режим: до 100 %, ручной режим: до 30 % |
Кривая U/f
|
четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
Кривые разгона и торможения
|
два типа: линейная кривая, S-образная кривая разгона и торможения, четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с |
Автоматическая регулировка напряжения
|
автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
Стандартные функции
|
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Аналоговый вход
|
1 (0–10 В или 0/4–20 мА) |
Аналоговый выход
|
1 (0–10 В или 0/4–20 мА) |
Цифровые входы и выходы
|
5 входов, 1 выход |
Коммуникация
|
Modbus RTU встроенная Profibus (опция) Profinet (опция) CAN (опция |
Дисплей
|
встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров) |
Корпус
|
IP20 (принудительное возд. охлаждение) |
Сигналы входных команд
|
Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария |
Выходы
|
1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле |
Температурная категория
|
-10_+50 |
Степень загрязнения
|
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Рекомендуемое сечение подключаемого проводника (Сu), mm²
|
U/f, векторное управление без/с обратной связью |
Монтажное положение
|
настенный, шкафной |
Максимальная относительная влажность, %
|
5–95 (без выпадения конденсата) |
Алгоритм управления
|
скалярный (U/f) векторный без о/с |
Тревога по THD-U, %
|
± 0,5 от максимального значения частоты |
Тревога по THD-I, %
|
векторное управление без о/с: ≤2 % векторное управление c о/с: <0,05 % |
Сохранение в памяти THD-Umax, Umax, T2max
|
векторное управление без о/с: <20 мс векторное управление с о/с: <10 мс |
Максимальная высота над уровнем моря, m
|
1000, при превышении — понижение характеристик 1 %/100 м |
Момент зажатия, Nxm
|
оптимизированная пространственно-векторная шим |
Температура хранения, °С
|
китай |
Мощность однофазного двигателя AC-3/AC-7 (230V), kW
|
4 |
Выходное напряжение
|
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
Память ошибок
|
5–95 (без выпадения конденсата) |
Рабочий диапазон катушки (AC/DC), V
|
векторное управление без о/с: 150 % от 0,5 гц векторное управление с о/с: 200 % от 0 гц |
Номинальное напряжение входной цепи
|
можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
Температурная компенсация
|
–40_+60 |
Чувствительность к обрыву фазы
|
5 входов, 1 выход |
Преобразователь частоты AC310-T3-1R5G/2R2P-B вы можете купить по лучшей цене
В преобразователе частоты VEICHI AC310 сохранились параметры преобразователя АС300, а также были внедрены инновационные характеристики. В итоге получилось создать устройство повышенной производительности, имеющее узкий корпус и отличающееся простотой в использовании. Для наших заказчиком мы рекомендуем воспользоваться подбором от инженеров нашей компании если вы хотите купить частотный преобразователь определенных параметров.
Особенности частотного преобразователя
Стоит отметить, что устройство имеет инновационные алгоритмы управления двигателем. Что касается приводов, то они интегрированы, а циклы - комплексные. Одновременно с этим устройство отличается хорошими динамическими параметрами, позволяет экономить место при монтаже- устанавливается без бокового зазора, а на его плате имеется три слоя антикоррозионного покрытия.
Изделие специального назначения
Если вы рассматриваете все варианты и желаете купить частотный преобразователь без посредников от первого поставщика, то стоит отметить, что высокой востребованности на рынке изделию удалось добиться благодаря сохранению в нем характеристик механизмов АС300, а также реализации новых технологий. В результате получилось многофункциональное изделие, отличающееся большим количеством настроек.
Реакция на Индустрию 4.0
Вышеуказанное устройство способно взаимодействовать с разными типами систем DCS, PLC, сенсорными дисплеями и может поддерживать прямую связь АС310. Кроме того, устройство совместимо с MODBUS-RTU. связь, PROFIBUS-DP, CANOPEN, протоколом связи PROFINET.
Защита
Помимо прочего, в устройстве реализована функция защиты оборудования. К примеру, присутствует:
- защита от короткого замыкания,
- защита внутреннего буферного реле.
Также двигатель защищен от перегрузок.
Подавление ПО
Изделие способно подавлять пониженные и повышенные показатели напряжения, перегрузку тока, а также перевозбуждение.
Алгоритмы управления
В устройстве реализован привод нагрузок, комплексный режим управления, а также опция моторного самообучения.
Внешний вид
Корпус устройства имеет вид книжки и способен до 60% уменьшить уровень громкости. Тепловые потоки рассеиваются в верхнем и нижнем направлениях. Клавиатура имеет современный дизайн, простой внешний вид и поддерживает функцию двойного дисплея.
Простота и экономия времени
Наряду с высокой эффективностью устройства, пользователь оценит простую проводку, терминал европейского типа, оптимизированные кнопки, а также качественное ПО.
Возможности расширения
Расширенные интерфейсы позволяют грамотно настроить устройство. Плата изделия способна включить группу параметров настройки карты расширения.
Применение
Изделие может применяться в вентиляторах, машинах для волочения проволоки, машинах для литья под давлением, шаровых мельницах и ином промышленном оборудовании.
Мы работаем на рынке уже много лет и предлагаем широкий ассортимент инверторов в наличии. Купить частотный преобразователь недорого можно оставив запрос на сайте или позвонив по номерам отдела продаж.
